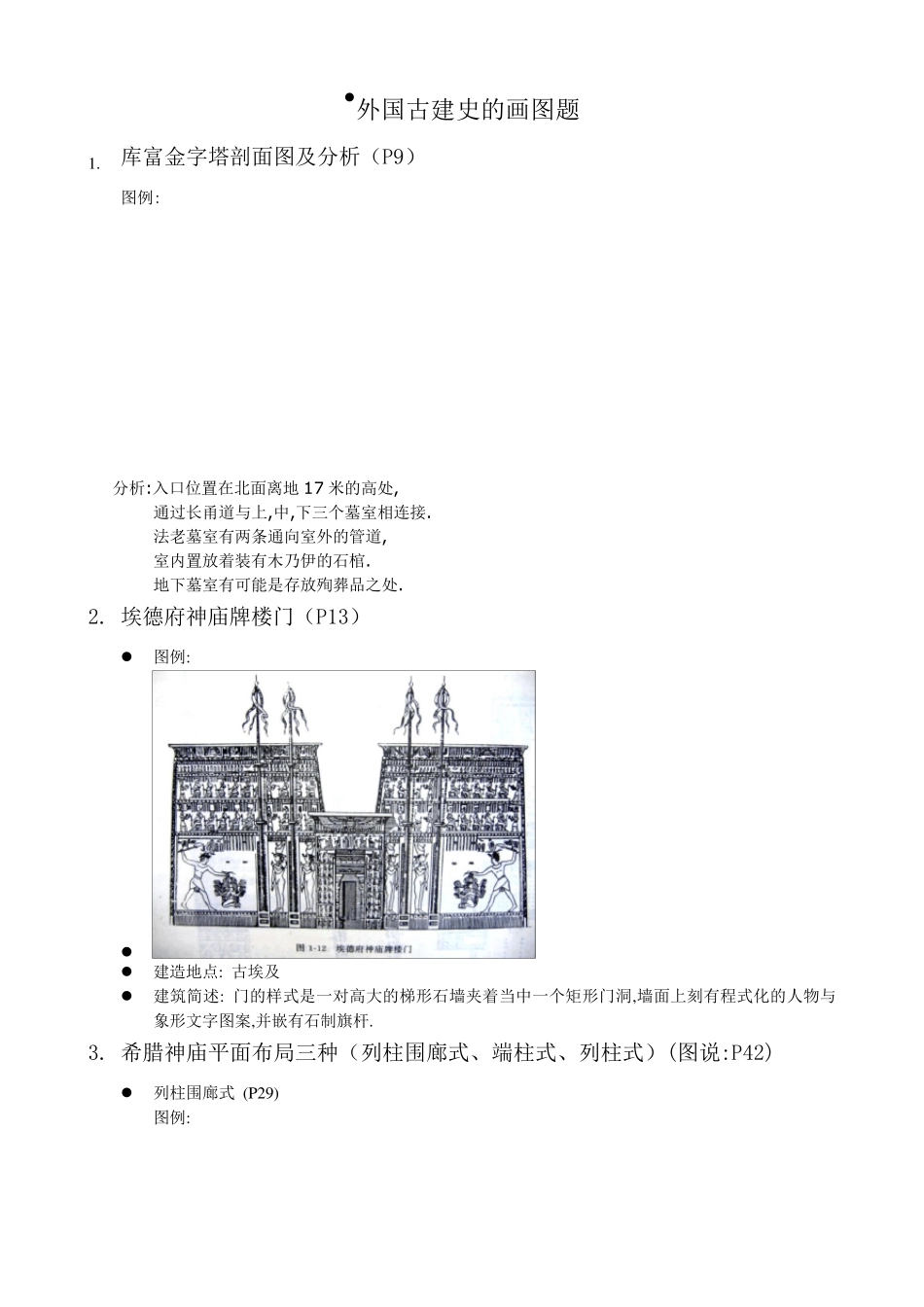

•外国古建史的画图题 1. 库富金字塔剖面图及分析(P9) 图例: 分析:入口位置在北面离地17 米的高处, 通过长甬道与上,中,下三个墓室相连接. 法老墓室有两条通向室外的管道, 室内置放着装有木乃伊的石棺. 地下墓室有可能是存放殉葬品之处. 2. 埃德府神庙牌楼门(P13) 图例: 建造地点: 古埃及 建筑简述: 门的样式是一对高大的梯形石墙夹着当中一个矩形门洞,墙面上刻有程式化的人物与象形文字图案,并嵌有石制旗杆. 3. 希腊神庙平面布局三种(列柱围廊式、端柱式、列柱式)(图说:P42) 列柱围廊式 (P 29) 图例: 优点: (1) 庙宇外一圈柱廊使得四个立面连续统一,符合庙宇在建筑群中的位置的要求 (2) 造成丰富光影和虚实变化,消除了墙面的沉闷之感 (3) 使庙宇和自然相互渗透,关系和谐,形象适合于民间自然神的宗教观念,适合圣地上的世俗的节庆活动. 端柱式(图说 P 42) 列柱式(图说 P 42) 4. 帕提农(P 40)(图说:P 35) 图例 平面 立面 建筑地点:古希腊 建筑时间:公元前447—公元前431(?课本写 431,图说写 432?) 建筑型制:列柱围廊式,是卫城上唯一这一型制的建筑 建筑特点: (1)建筑放在卫城的最高处,有很好的观赏距离. (2)建筑在一个三级台基上,两坡顶,东西两端形成三角形山花,这种格式认为是古典建筑风格的基本形式. (3)神殿外围的多立克柱式被誉为此种柱式的典范.是希腊本土最大的多立克式庙宇. (4)正殿向东,内有双层叠柱式的三面回廊,它加强了置放着神像的空间的中央轴线感. (5)后面是国库和档案馆,内有四根爱奥尼克式柱子. (6)该庙尺度合宜,饱满挺拔,风格开朗,各部分比例匀称,雕刻精致,并应用了视差校正法以加强效果. (7)材料除了屋顶为木以外,其他全部为白色云石,此外还 采 用了大量 了镀 金 饰 件 . 5. 雅 典卫城( P36、 P37) 图说(P34) 图例: (1)总 平 面 (2)雅 典卫城山门 平 面立面 (3)帕提农平面立面 见第4 题 (4)伊瑞克提翁庙平面剖面 平面: 剖面: 分析 (1)建造地点:古希腊 (2)总体布局特点: A.卫城发展了民间自然神圣地自由活泼的布局形式,建筑物的安排顺应地势. B.为了同时照顾山下和山上人的观赏,主要建筑物贴近西,北,南三个边沿. C.卫城的中心是雅典娜铜像,主要建筑有帕提农神庙,胜利神庙,伊瑞克提翁神庙以及卫城山门,卫城的南坡是平民的群众活动中心,有露天广场和敞廊. D.建筑布局主...
