外脚手架施工方案(落地部分)VIP专享VIP免费

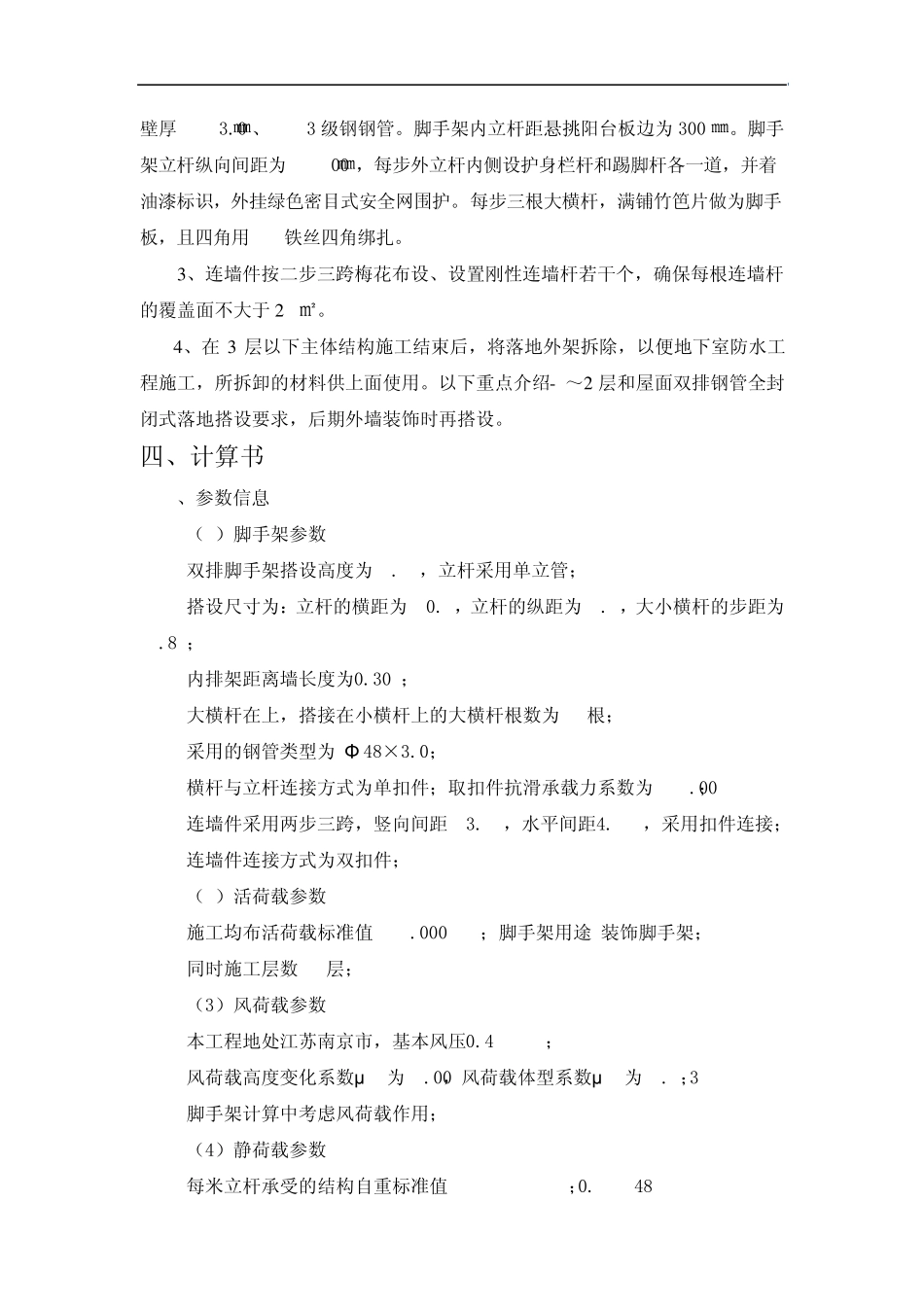

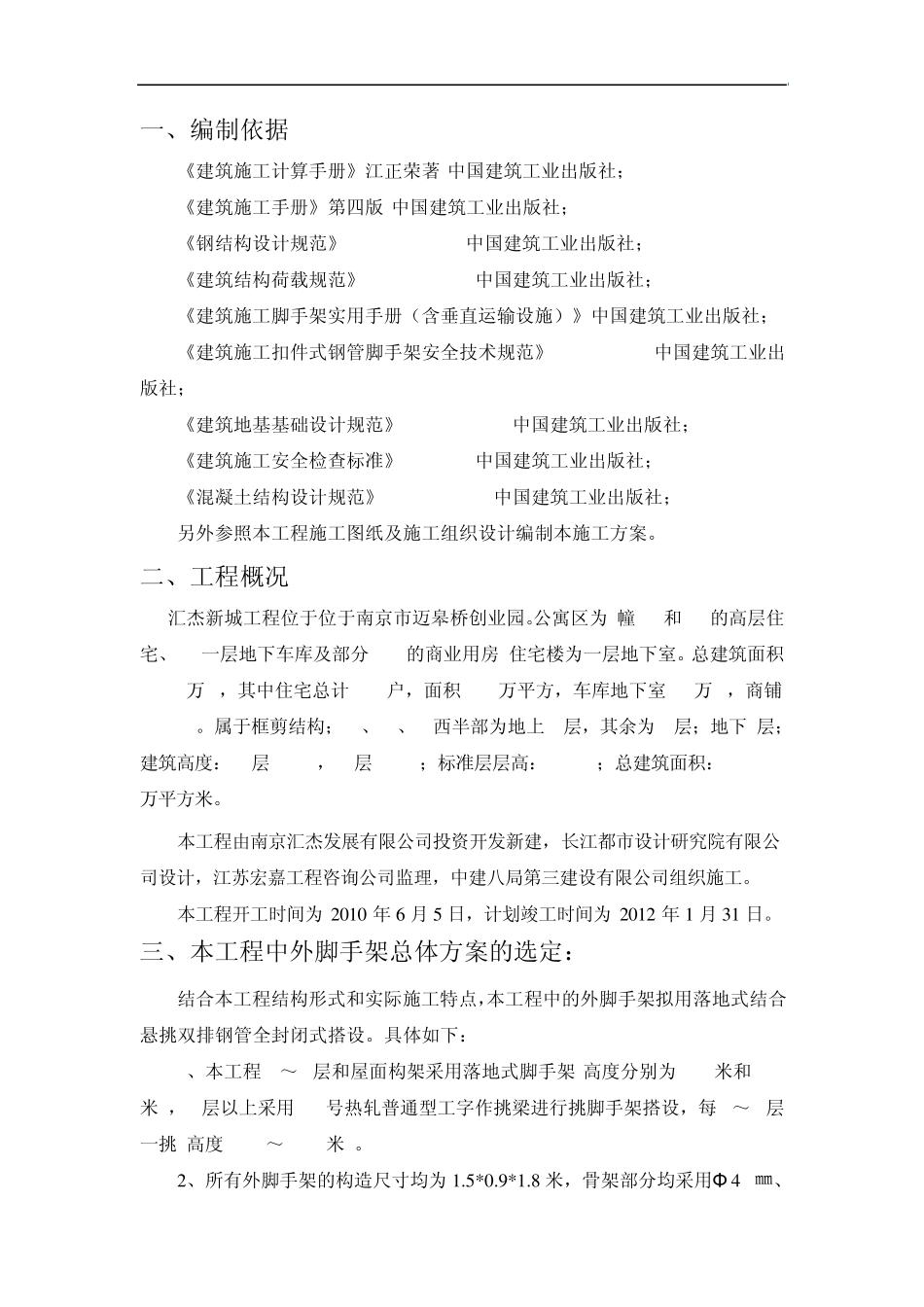

一、编制依据 《建筑施工计算手册》江正荣著 中国建筑工业出版社； 《建筑施工手册》第四版 中国建筑工业出版社； 《钢结构设计规范》GB50017-2003 中国建筑工业出版社； 《建筑结构荷载规范》GB50009-2001中国建筑工业出版社； 《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社； 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 中国建筑工业出版社； 《建筑地基基础设计规范》GB50007-2002中国建筑工业出版社； 《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社； 《混凝土结构设计规范》GB50010-2002中国建筑工业出版社； 另外参照本工程施工图纸及施工组织设计编制本施工方案。 二、工程概况 汇杰新城工程位于位于南京市迈皋桥创业园。公寓区为6幢25F和33F的高层住宅、01#一层地下车库及部分1~2F的商业用房,住宅楼为一层地下室。总建筑面积14.56万m2，其中住宅总计1584户，面积14.3万平方，车库地下室1.3万m2，商铺2412 m2。属于框剪结构；1#、5#、2#西半部为地上25层，其余为33层；地下1层；建筑高度：25层77.4m，33层99.8m；标准层层高：2.8m ；总建筑面积：14.56万平方米。 本工程由南京汇杰发展有限公司投资开发新建，长江都市设计研究院有限公司设计，江苏宏嘉工程咨询公司监理，中建八局第三建设有限公司组织施工。 本工程开工时间为 2 0 1 0 年 6 月 5 日，计划竣工时间为 2 0 1 2 年 1 月 3 1 日。 三、本工程中外脚手架总体方案的选定： 结合本工程结构形式和实际施工特点，本工程中的外脚手架拟用落地式结合悬挑双排钢管全封闭式搭设。具体如下： 1、本工程-1～2层和屋面构架采用落地式脚手架(高度分别为 9.9米和 7.5米)，3层以上采用 16号热轧普通型工字作挑梁进行挑脚手架搭设，每 6～7层一挑(高度 16.8～19.6米)。 2 、所有外脚手架的构造尺寸均为 1 .5 *0 .9 *1 .8 米，骨架部分均采用Φ 4 8㎜、 壁 厚 t=3.0㎜ 、 Q235A级 钢 钢 管 。 脚 手 架 内 立 杆 距 悬 挑 阳 台 板 边 为 300 ㎜ 。 脚 手架 立 杆 纵 向 间 距 为1500㎜ ， 每 步 外 立 杆 内 侧 设 护 身 栏 杆 和 踢 脚 杆 各 一 道 ， 并 着油 漆 标 识 ， 外 挂 绿 色 密 目 式 安 全 网 围 护 。 每 步 三 根 大 横 杆 ， 满 铺 竹 笆 片 做 为 脚 手板 ， 且 四 角 用...
