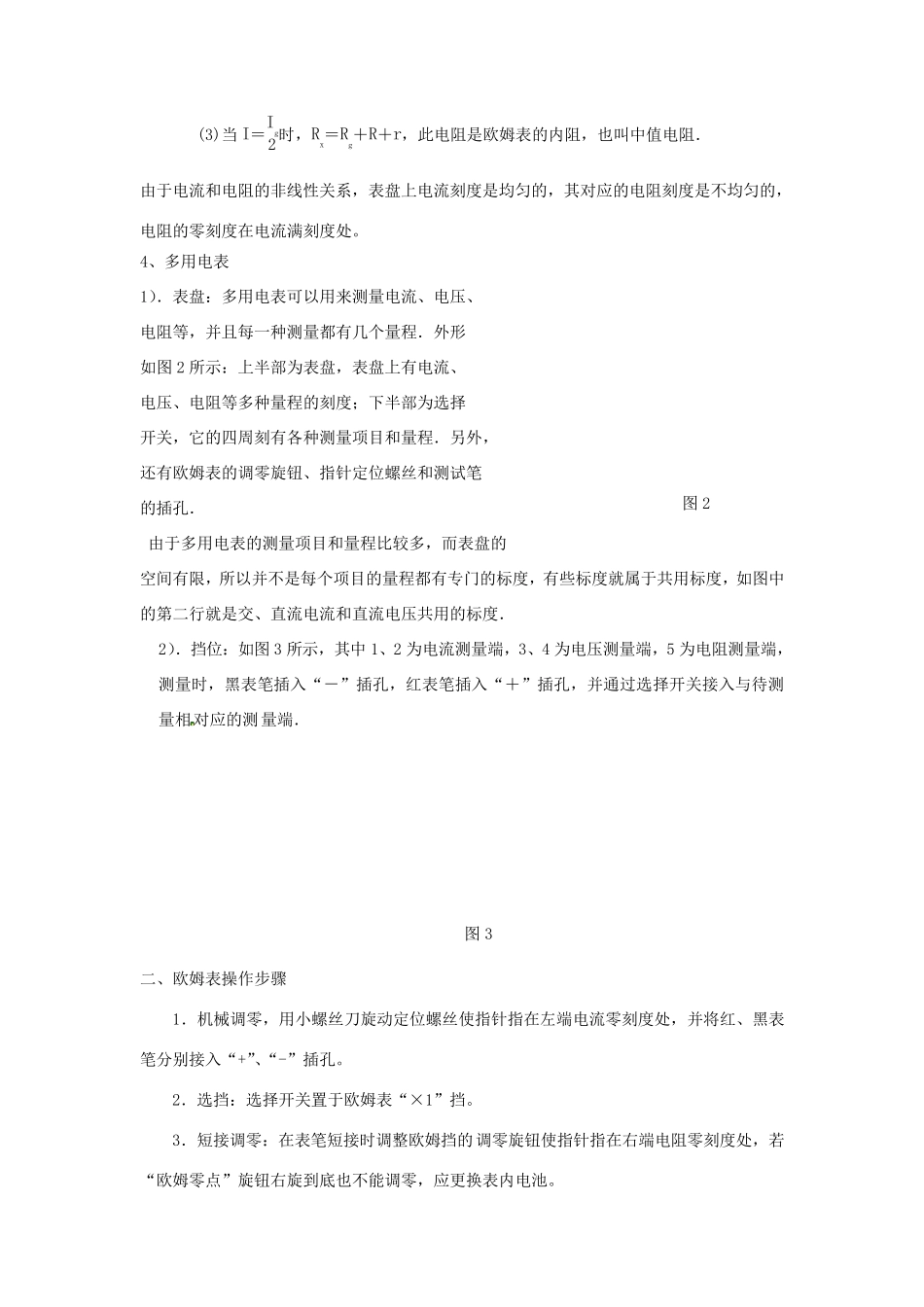

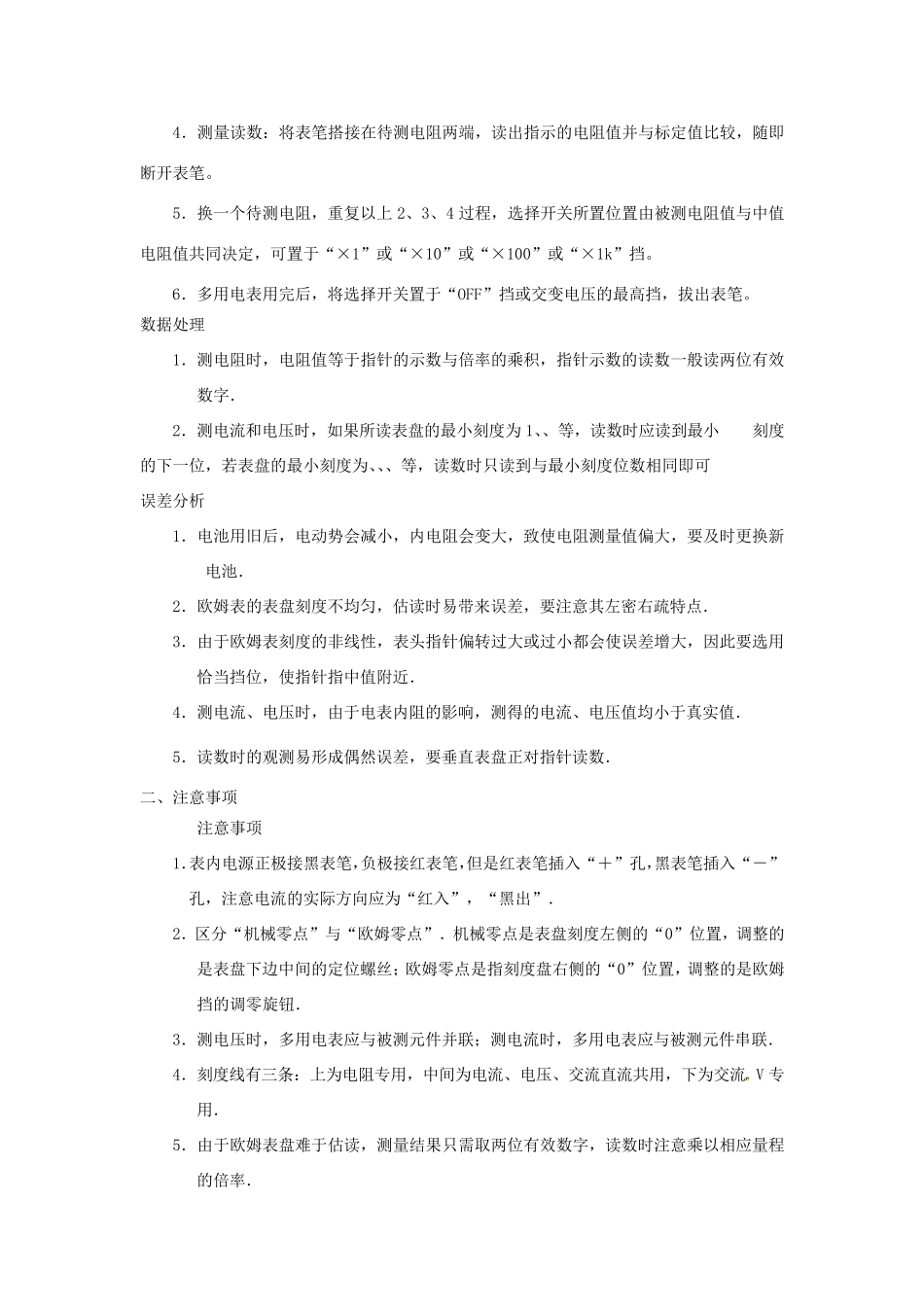

多用电表的原理与使用 一、多用电表的结构与原理 1.欧姆表的构造:如图1 所示,欧姆表由电流表G、电池、调零电阻R 和红黑表笔组成. 图 1 欧姆表内部:电流表、电池、调零电阻串联. 外部:接被测电阻Rx. 全电路电阻R总=Rg+R+r+Rx 2.工作原理:闭合电路的欧姆定律I=ERg+R+r+Rx 当红、黑表笔短接并调节R 使指针满偏时有 Ig=Rrrg =中R (1)、 当电笔间接入待测电阻Rx时,有 Ix=xRR中 (2) 联立(1)、(2)式解得 gxII=中中RRRx (3) 由(3)式知当Rx=R中时,Ix=21 Ig,指针指在表盘刻度中心,故称R中为欧姆表的中值电阻,由(2)式或(3)式可知每一个Rx都有一个对应的电流值I,如果在刻度盘上直接标出与I 对应的Rx 的值,那么当红、黑表笔分别接触待测电阻的两端,就可以从表盘上直接读出它的阻值。 3.刻度的标定:红黑表笔短接(被测电阻Rx=0)时,调节调零电阻R,使I=Ig,电流表的指针达到满偏,这一过程叫欧姆表调零. (1)当I=Ig时,Rx=0,在满偏电流Ig处标为“0”.(图甲) (2)当I=0 时,Rx→∞,在I=0 处标为“∞”.(图乙) (3)当 I= Ig2时 , Rx= Rg+ R+ r, 此 电 阻 是 欧 姆 表 的 内 阻 , 也 叫 中 值 电 阻 . 由 于 电 流 和 电 阻 的 非 线 性 关 系 , 表 盘 上 电 流 刻 度 是 均 匀 的 , 其 对 应 的 电 阻 刻 度 是 不 均 匀 的 ,电 阻 的 零 刻 度 在 电 流 满 刻 度 处 。 4、 多 用 电 表 1). 表 盘 : 多 用 电 表 可 以 用 来 测 量 电 流 、 电 压 、 电 阻 等 , 并 且 每 一 种 测 量 都 有 几 个 量 程 . 外 形 如 图 2 所 示 : 上 半 部 为 表 盘 , 表 盘 上 有 电 流 、 电 压 、 电 阻 等 多 种 量 程 的 刻 度 ; 下 半 部 为 选 择 开 关 , 它 的 四 周 刻 有 各 种 测 量 项 目 和 量 程 . 另 外 , 还 有 欧 姆 表 的 调 零 旋 钮 、 指 针 定 位 螺 丝 和 测 试 笔 的 插 孔 . 由 于 多 用 电 表 的 测 量 项 目 和 量 程 比 较 多 , 而 表 盘 的 空 间 有 限 , 所 以 并 不 是 每 个 项 目 的 量 程 都 有 专 门 的 标 度 , 有 些 标 度 就...
