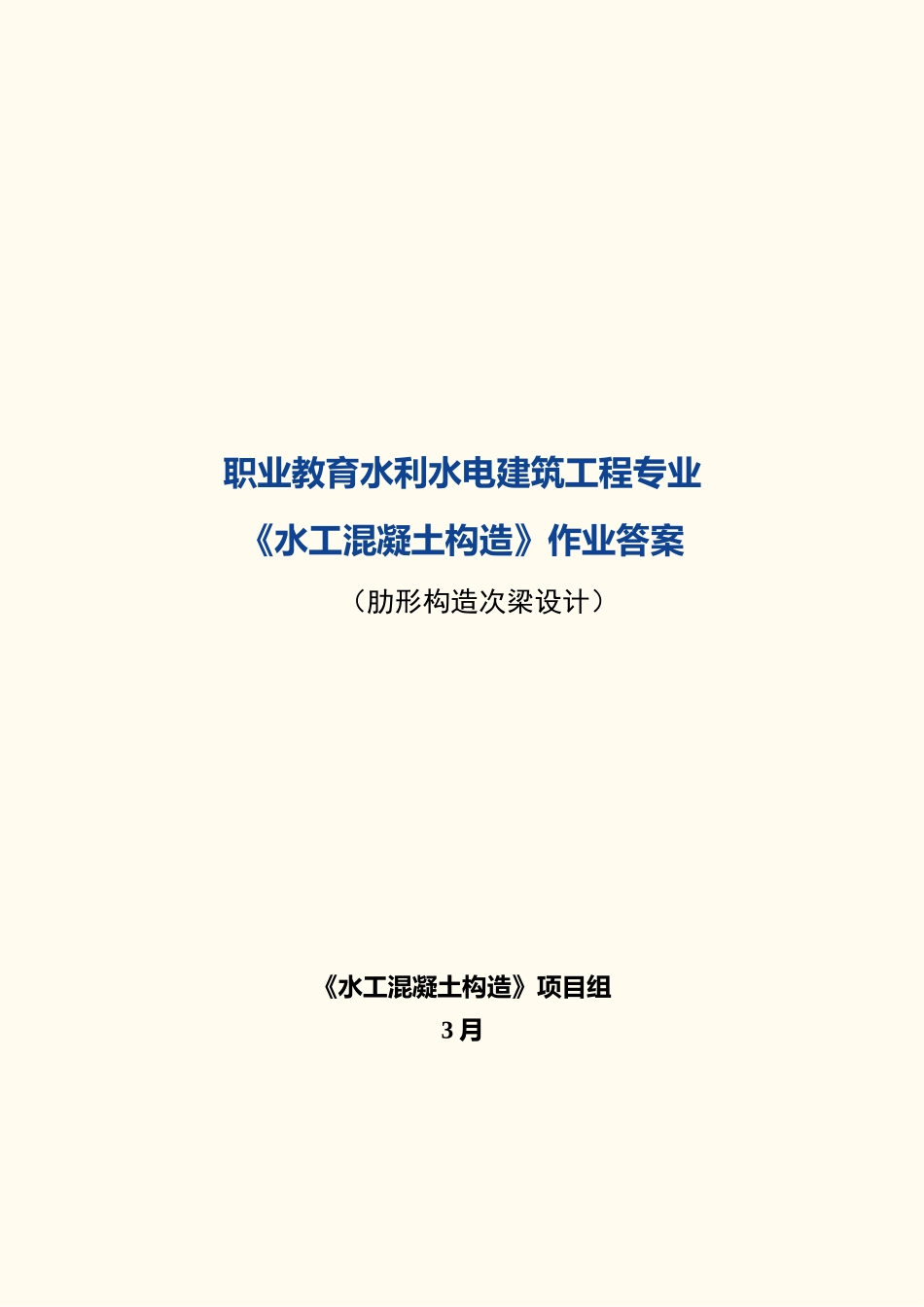

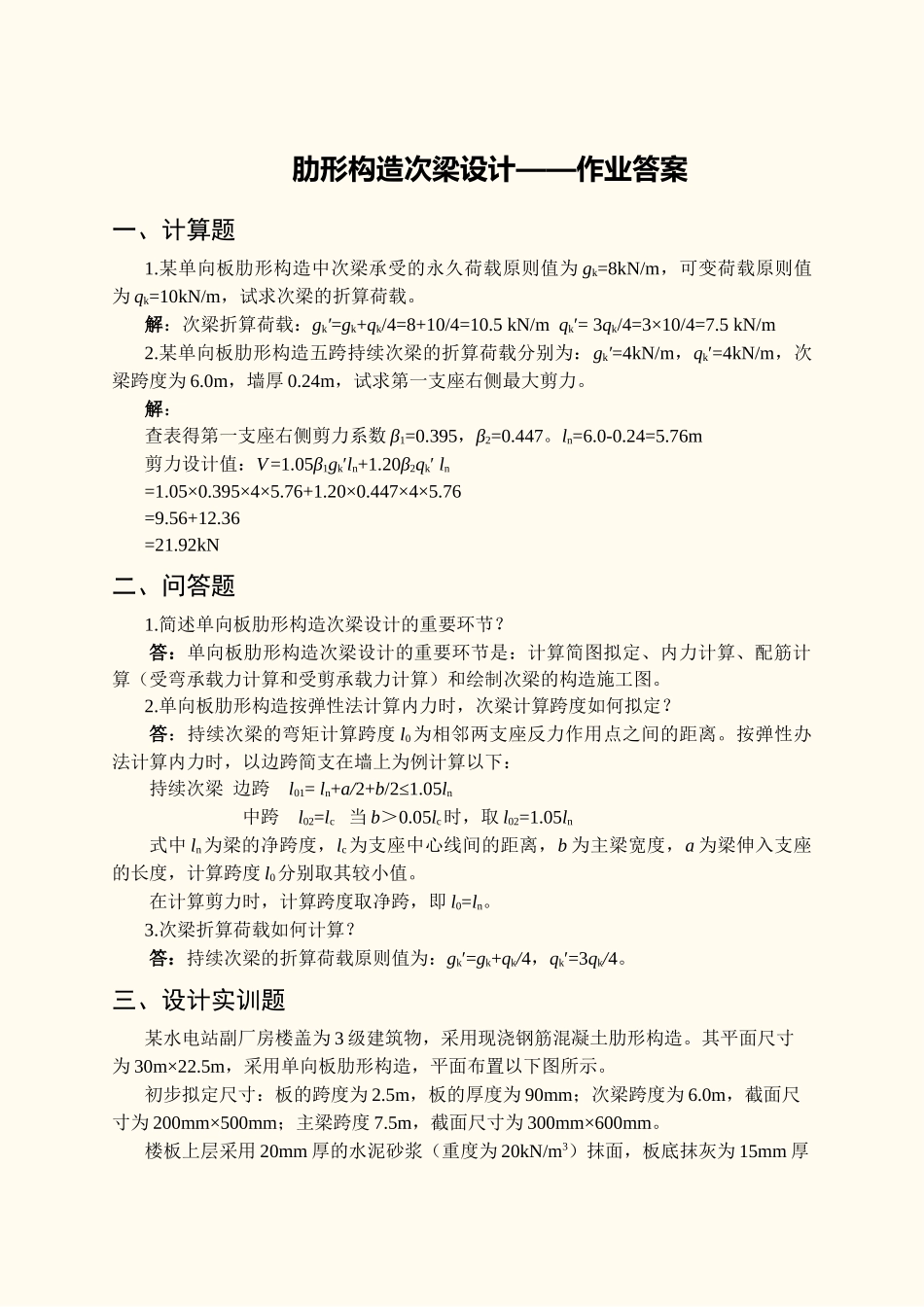

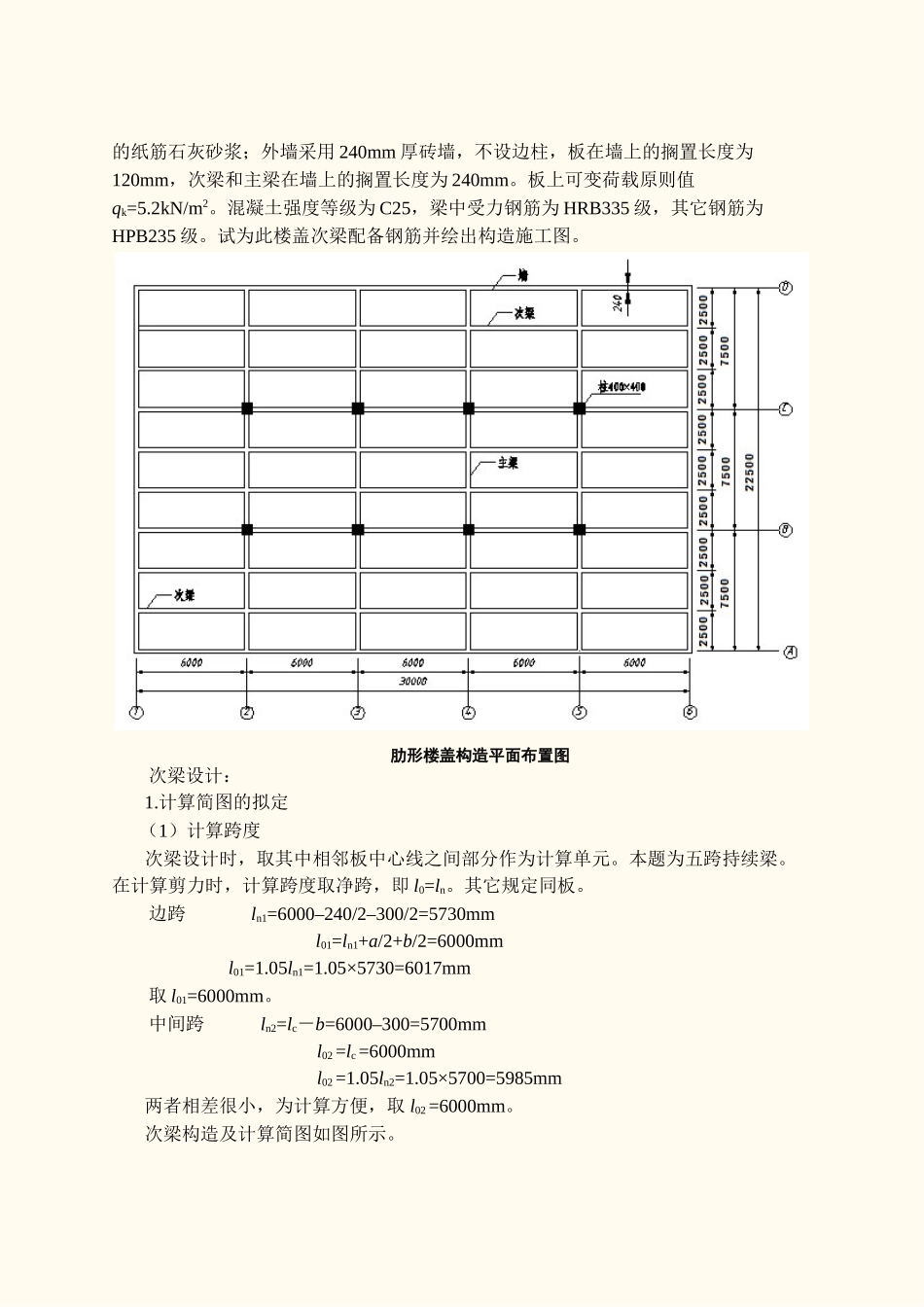

职业教育水利水电建筑工程专业《水工混凝土构造》作业答案（肋形构造次梁设计）《水工混凝土构造》项目组3 月肋形构造次梁设计——作业答案一、计算题1.某单向板肋形构造中次梁承受的永久荷载原则值为 gk=8kN/m，可变荷载原则值为 qk=10kN/m，试求次梁的折算荷载。解：次梁折算荷载：gk′=gk+qk/4=8+10/4=10.5 kN/m qk′= 3qk/4=3×10/4=7.5 kN/m2.某单向板肋形构造五跨持续次梁的折算荷载分别为：gk′=4kN/m，qk′=4kN/m，次梁跨度为 6.0m，墙厚 0.24m，试求第一支座右侧最大剪力。解：查表得第一支座右侧剪力系数 β1=0.395，β2=0.447。ln=6.0-0.24=5.76m剪力设计值：V =1.05β1gk′ln+1.20β2qk′ ln=1.05×0.395×4×5.76+1.20×0.447×4×5.76=9.56+12.36=21.92kN二、问答题1.简述单向板肋形构造次梁设计的重要环节？答：单向板肋形构造次梁设计的重要环节是：计算简图拟定、内力计算、配筋计算（受弯承载力计算和受剪承载力计算）和绘制次梁的构造施工图。2.单向板肋形构造按弹性法计算内力时，次梁计算跨度如何拟定？答：持续次梁的弯矩计算跨度 l0为相邻两支座反力作用点之间的距离。按弹性办法计算内力时，以边跨简支在墙上为例计算以下：持续次梁 边跨 l01= ln+a/2+b/2≤1.05ln 中跨 l02=lc 当 b＞0.05lc时，取 l02=1.05ln式中 ln为梁的净跨度，lc为支座中心线间的距离，b 为主梁宽度，a 为梁伸入支座的长度，计算跨度 l0分别取其较小值。在计算剪力时，计算跨度取净跨，即 l0=ln。3.次梁折算荷载如何计算？答：持续次梁的折算荷载原则值为：gk′=gk+qk/4，qk′=3qk/4。 三、设计实训题某水电站副厂房楼盖为 3 级建筑物，采用现浇钢筋混凝土肋形构造。其平面尺寸为 30m×22.5m，采用单向板肋形构造，平面布置以下图所示。初步拟定尺寸：板的跨度为 2.5m，板的厚度为 90mm；次梁跨度为 6.0m，截面尺寸为 200mm×500mm；主梁跨度 7.5m，截面尺寸为 300mm×600mm。楼板上层采用 20mm 厚的水泥砂浆（重度为 20kN/m3）抹面，板底抹灰为 15mm 厚的纸筋石灰砂浆；外墙采用 240mm 厚砖墙，不设边柱，板在墙上的搁置长度为120mm，次梁和主梁在墙上的搁置长度为 240mm。板上可变荷载原则值qk=5.2kN/m2。混凝土强度等级为 C25，梁中受力钢筋为 HRB335 级，其它钢筋为HPB235 级。试为此楼盖次梁配备钢筋并绘出构造施工图。 肋形楼盖构造平面布置图次梁设计：1.计算简图的拟定（1）计算跨度次梁设...
