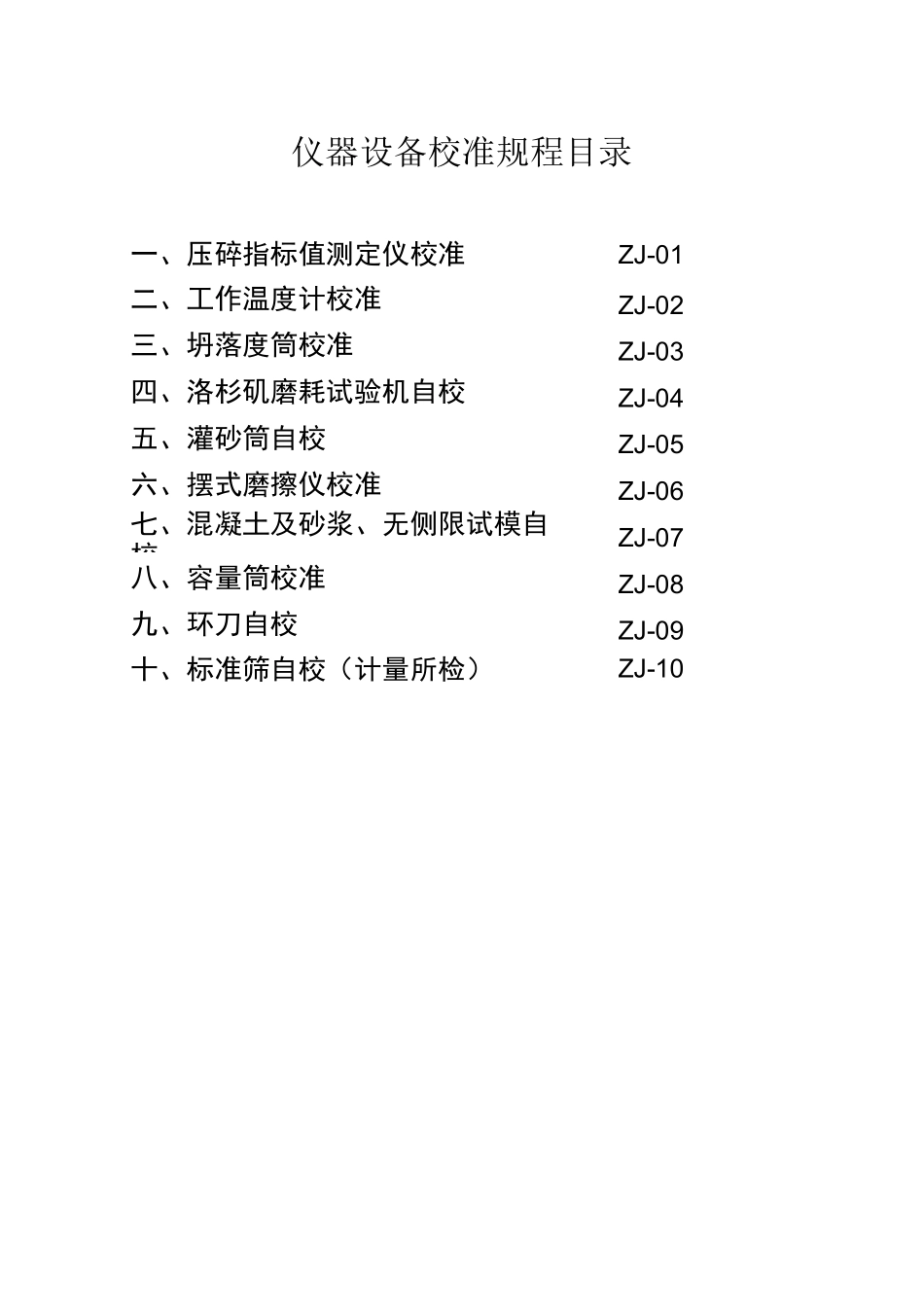

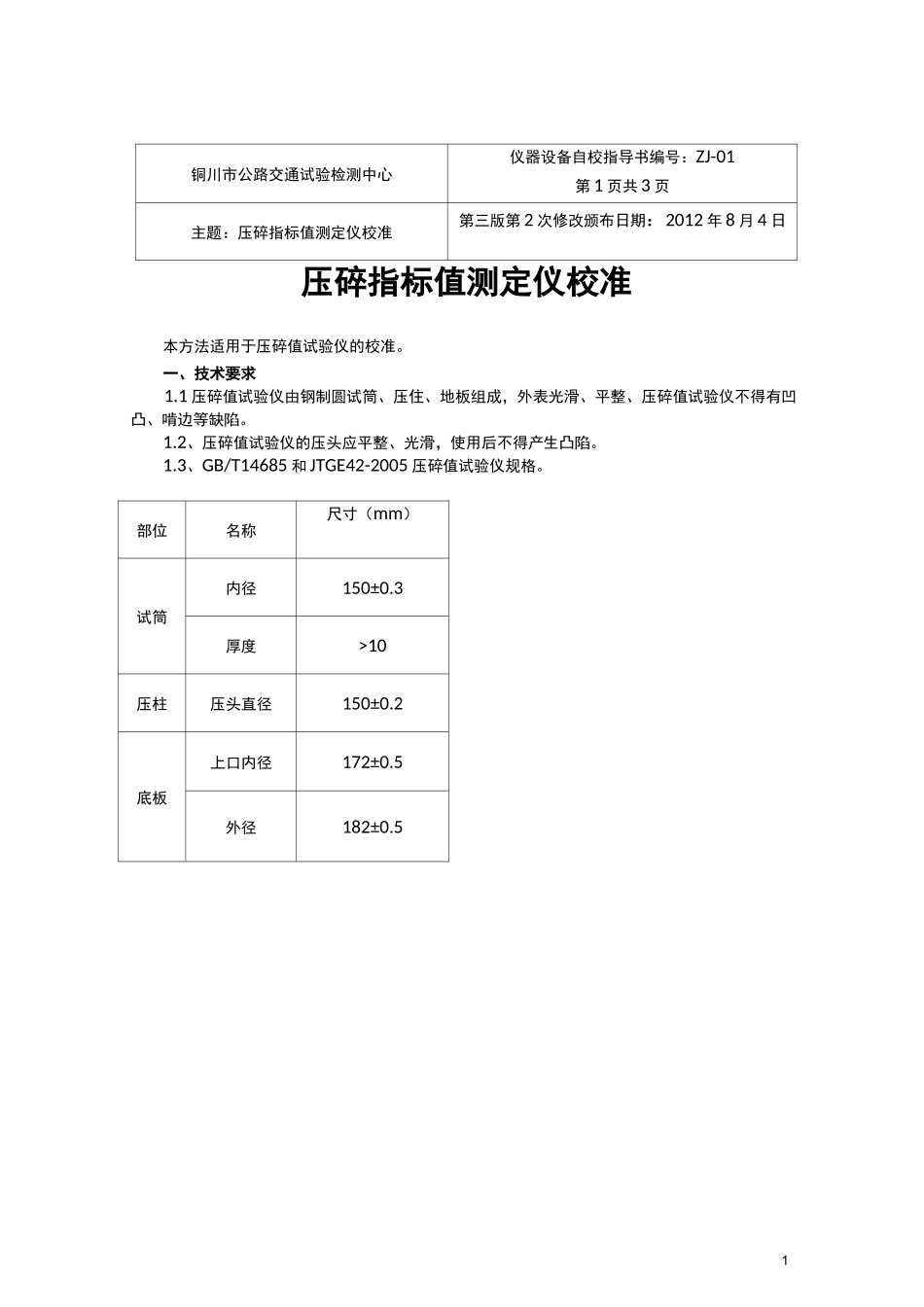

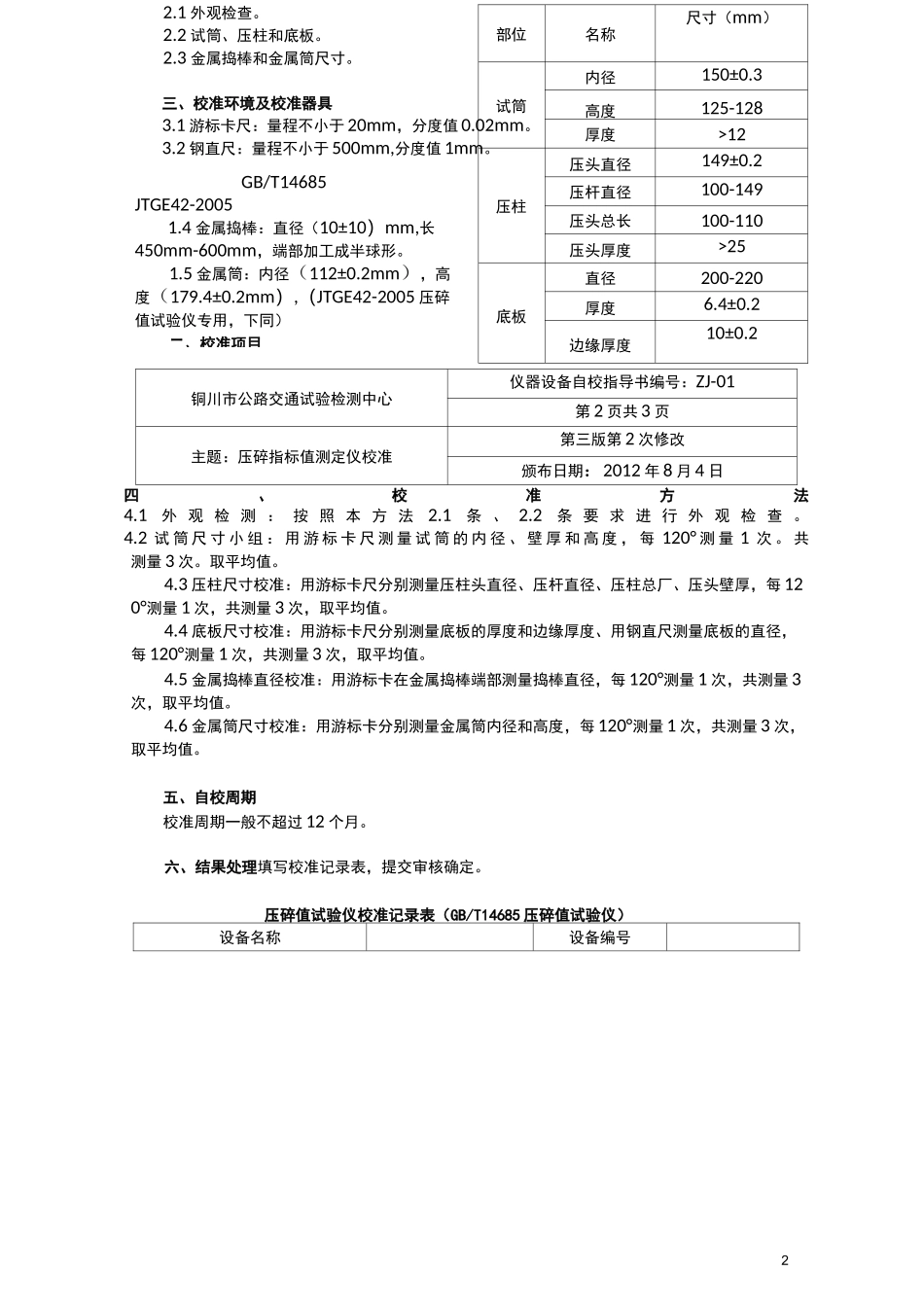

仪器设备校准规程目录一、压碎指标值测定仪校准ZJ-01二、工作温度计校准ZJ-02三、坍落度筒校准ZJ-03四、洛杉矶磨耗试验机自校ZJ-04五、灌砂筒自校ZJ-05六、摆式磨擦仪校准ZJ-06七、混凝土及砂浆、无侧限试模自校ZJ-07八、容量筒校准ZJ-08九、环刀自校ZJ-09十、标准筛自校（计量所检）ZJ-101铜川市公路交通试验检测中心仪器设备自校指导书编号：ZJ-01第 1 页共 3 页主题：压碎指标值测定仪校准第三版第 2 次修改颁布日期：2012 年 8 月 4 日压碎指标值测定仪校准本方法适用于压碎值试验仪的校准。一、技术要求1.1 压碎值试验仪由钢制圆试筒、压住、地板组成，外表光滑、平整、压碎值试验仪不得有凹凸、啃边等缺陷。1.2、压碎值试验仪的压头应平整、光滑，使用后不得产生凸陷。1.3、GB/T14685 和 JTGE42-2005 压碎值试验仪规格。部位名称尺寸（mm）试筒内径150±0.3厚度>10压柱压头直径150±0.2底板上口内径172±0.5外径182±0.52GB/T14685JTGE42-20051.4 金属捣棒：直径（10±10）mm,长450mm-600mm，端部加工成半球形。1.5 金属筒：内径（112±0.2mm），高度（179.4±0.2mm）,（JTGE42-2005 压碎值试验仪专用，下同）二、校准项目部位名称尺寸（mm）试筒内径150±0.3高度125-128厚度>12压柱压头直径149±0.2压杆直径100-149压头总长100-110压头厚度>25底板直径200-220厚度6.4±0.2边缘厚度10±0.22.1 外观检查。2.2 试筒、压柱和底板。2.3 金属捣棒和金属筒尺寸。三、校准环境及校准器具3.1 游标卡尺：量程不小于 20mm，分度值 0.02mm。3.2 钢直尺：量程不小于 500mm,分度值 1mm。铜川市公路交通试验检测中心仪器设备自校指导书编号：ZJ-01第 2 页共 3 页主题：压碎指标值测定仪校准第三版第 2 次修改颁布日期：2012 年 8 月 4 日四、校准方法4.1外 观 检 测 ： 按 照 本 方 法 2.1条 、 2.2条 要 求 进 行 外 观 检 查 。4.2 试 筒 尺 寸 小 组 ： 用 游 标 卡 尺 测 量 试 筒 的 内 径 、 壁 厚 和 高 度 ， 每 120° 测 量 1 次 。 共测量 3 次。取平均值。4.3 压柱尺寸校准：用游标卡尺分别测量压柱头直径、压杆直径、压柱总厂、压头壁厚，每 120°测量 1 次，共测量 3 次，取平均值。4.4 底板尺寸校准：用游标卡尺分别测量底板的厚度和边缘厚度、用钢直尺测量底板的直径，每 120°测量 1 次，共测量 3 次，取平均值。4.5 金属捣...
