铝灰处理方案(对外版本)VIP专享VIP免费

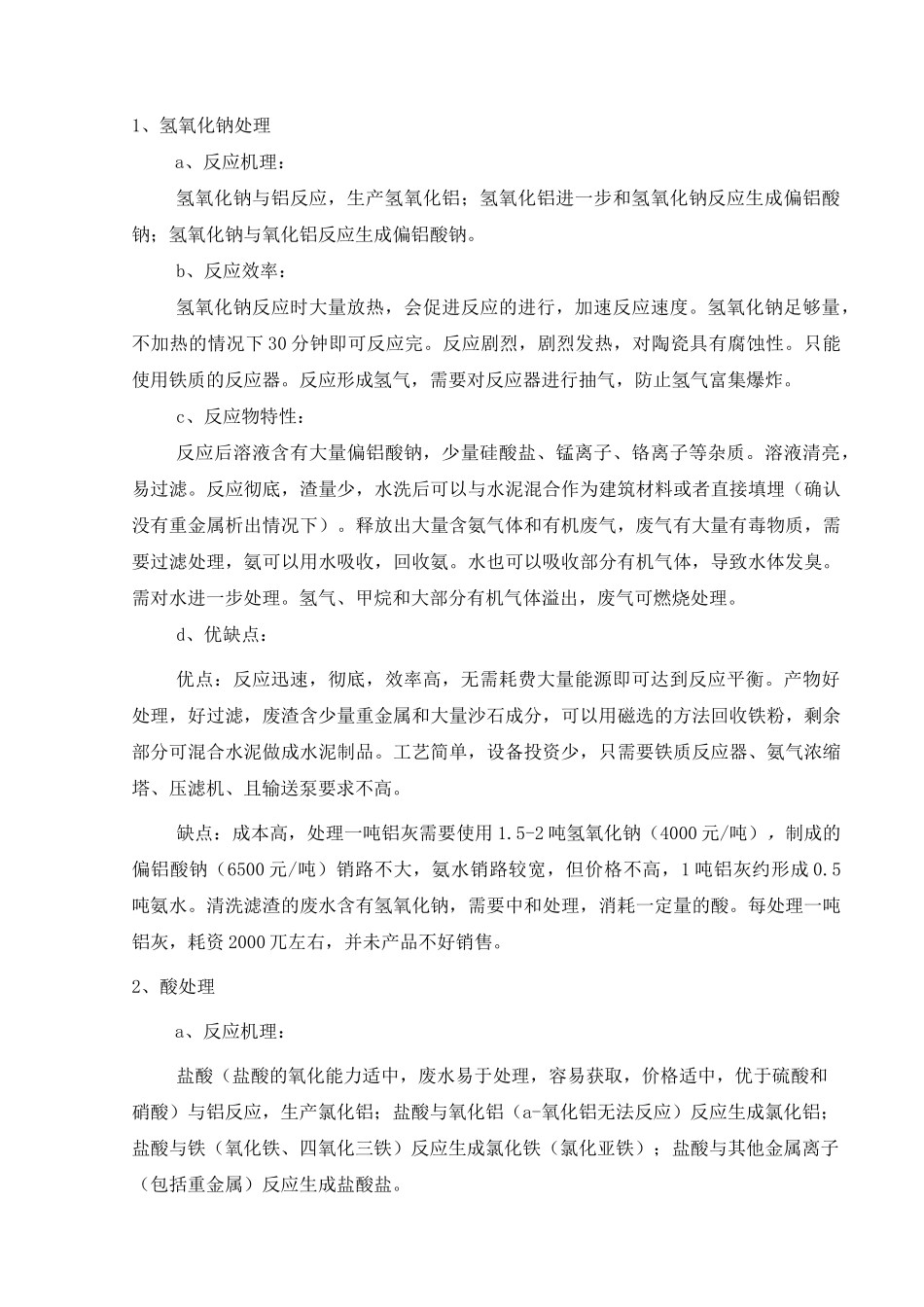

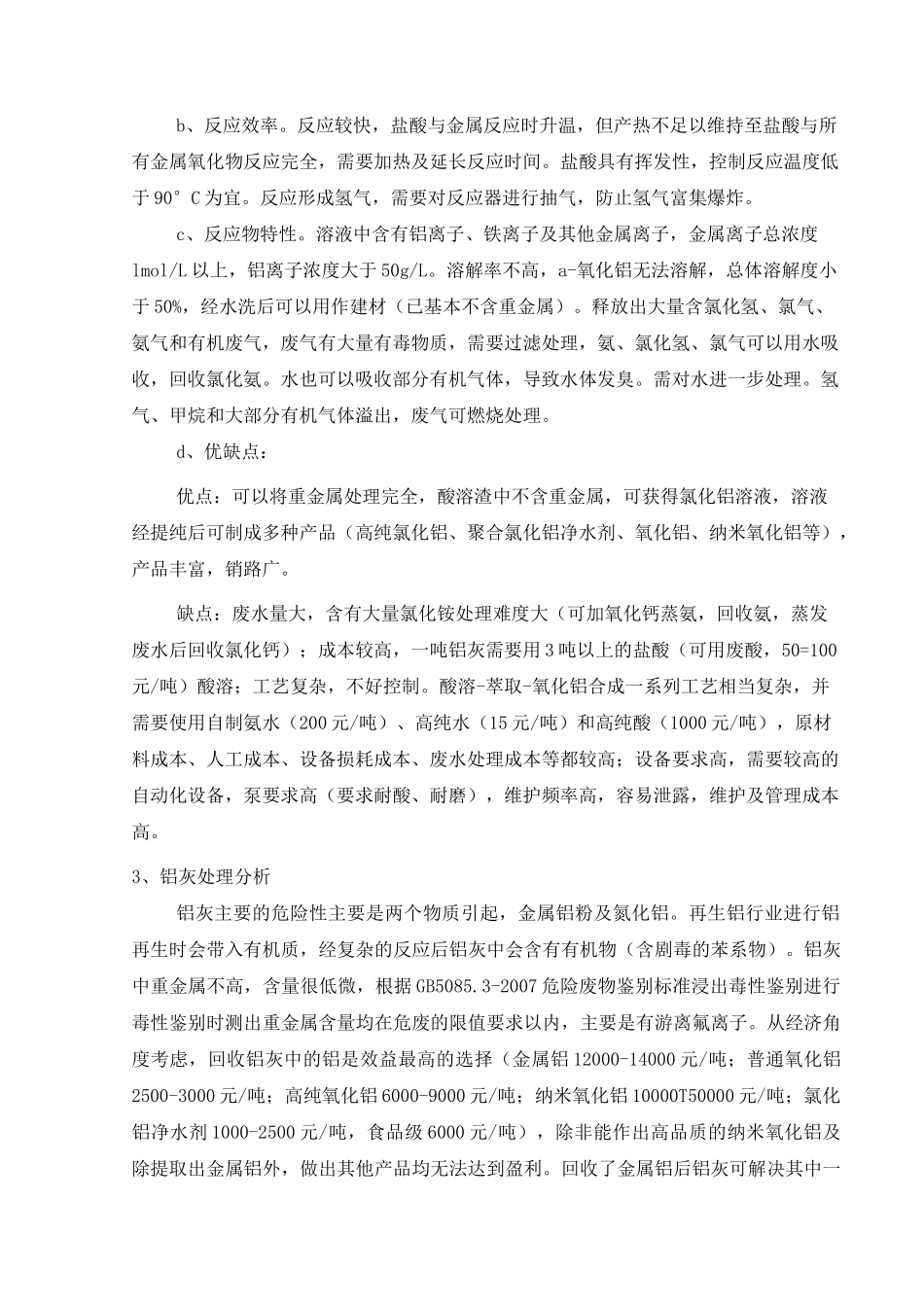

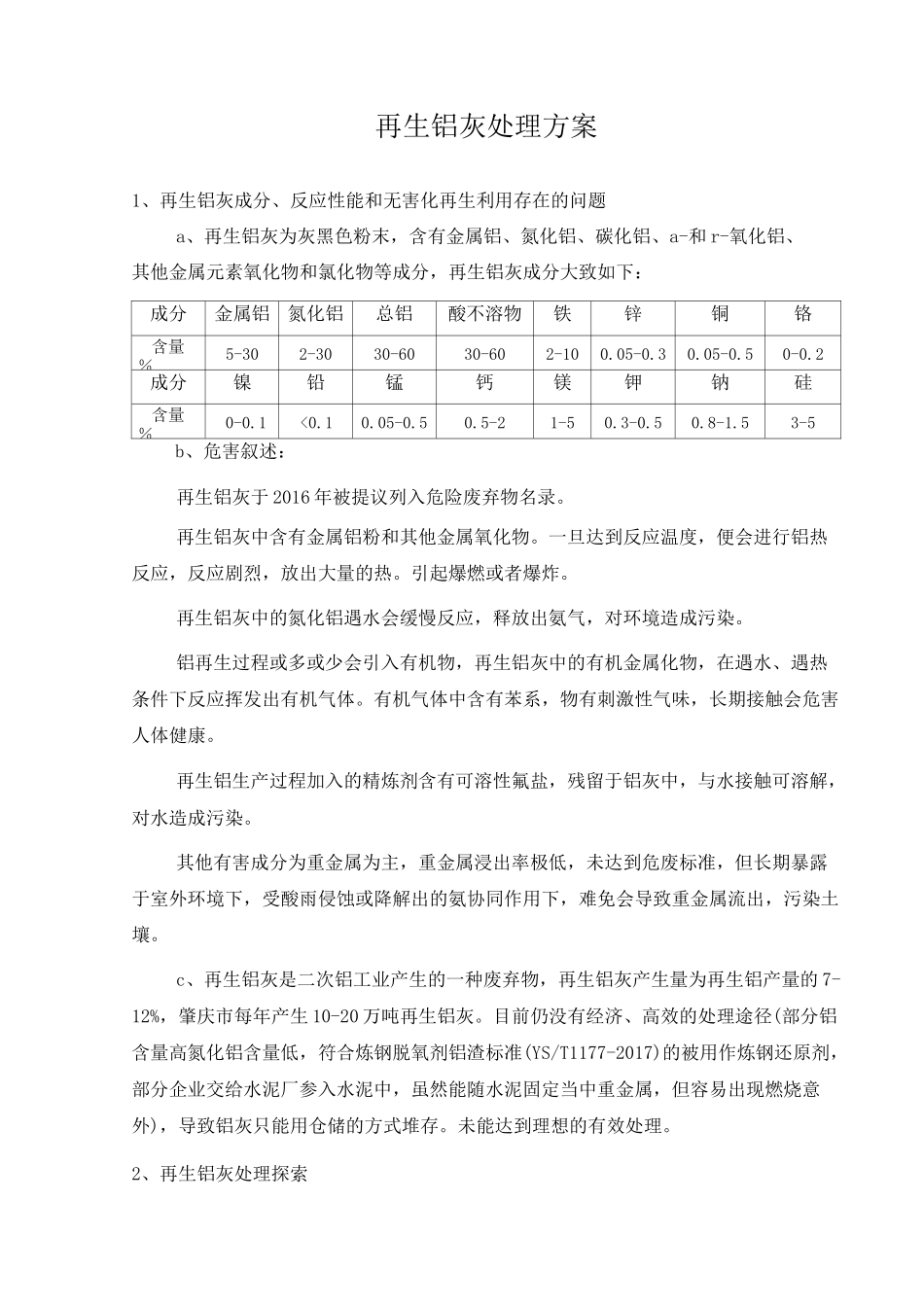

再生铝灰处理方案1、再生铝灰成分、反应性能和无害化再生利用存在的问题a、再生铝灰为灰黑色粉末，含有金属铝、氮化铝、碳化铝、a-和 r-氧化铝、其他金属元素氧化物和氯化物等成分，再生铝灰成分大致如下：成分金属铝氮化铝总铝酸不溶物铁锌铜铬含量％5-302-3030-6030-602-100.05-0.30.05-0.50-0.2成分镍铅锰钙镁钾钠硅含量％0-0.1<0.10.05-0.50.5-21-50.3-0.50.8-1.53-5b、危害叙述：再生铝灰于 2016 年被提议列入危险废弃物名录。再生铝灰中含有金属铝粉和其他金属氧化物。一旦达到反应温度，便会进行铝热反应，反应剧烈，放出大量的热。引起爆燃或者爆炸。再生铝灰中的氮化铝遇水会缓慢反应，释放出氨气，对环境造成污染。铝再生过程或多或少会引入有机物，再生铝灰中的有机金属化物，在遇水、遇热条件下反应挥发出有机气体。有机气体中含有苯系，物有刺激性气味，长期接触会危害人体健康。再生铝生产过程加入的精炼剂含有可溶性氟盐，残留于铝灰中，与水接触可溶解，对水造成污染。其他有害成分为重金属为主，重金属浸出率极低，未达到危废标准，但长期暴露于室外环境下，受酸雨侵蚀或降解出的氨协同作用下，难免会导致重金属流出，污染土壤。c、再生铝灰是二次铝工业产生的一种废弃物，再生铝灰产生量为再生铝产量的 7-12%，肇庆市每年产生 10-20 万吨再生铝灰。目前仍没有经济、高效的处理途径(部分铝含量高氮化铝含量低，符合炼钢脱氧剂铝渣标准(YS/T1177-2017)的被用作炼钢还原剂，部分企业交给水泥厂参入水泥中，虽然能随水泥固定当中重金属，但容易出现燃烧意外)，导致铝灰只能用仓储的方式堆存。未能达到理想的有效处理。2、再生铝灰处理探索1、氢氧化钠处理a、反应机理：氢氧化钠与铝反应，生产氢氧化铝；氢氧化铝进一步和氢氧化钠反应生成偏铝酸钠；氢氧化钠与氧化铝反应生成偏铝酸钠。b、反应效率：氢氧化钠反应时大量放热，会促进反应的进行，加速反应速度。氢氧化钠足够量，不加热的情况下 30 分钟即可反应完。反应剧烈，剧烈发热，对陶瓷具有腐蚀性。只能使用铁质的反应器。反应形成氢气，需要对反应器进行抽气，防止氢气富集爆炸。c、反应物特性：反应后溶液含有大量偏铝酸钠，少量硅酸盐、锰离子、铬离子等杂质。溶液清亮，易过滤。反应彻底，渣量少，水洗后可以与水泥混合作为建筑材料或者直接填埋（确认没有重金属析出情况下）。释放出大量含氨气体和有机废气，废气有大量有毒物质，需要过滤处理，氨可以用水吸收，回...
