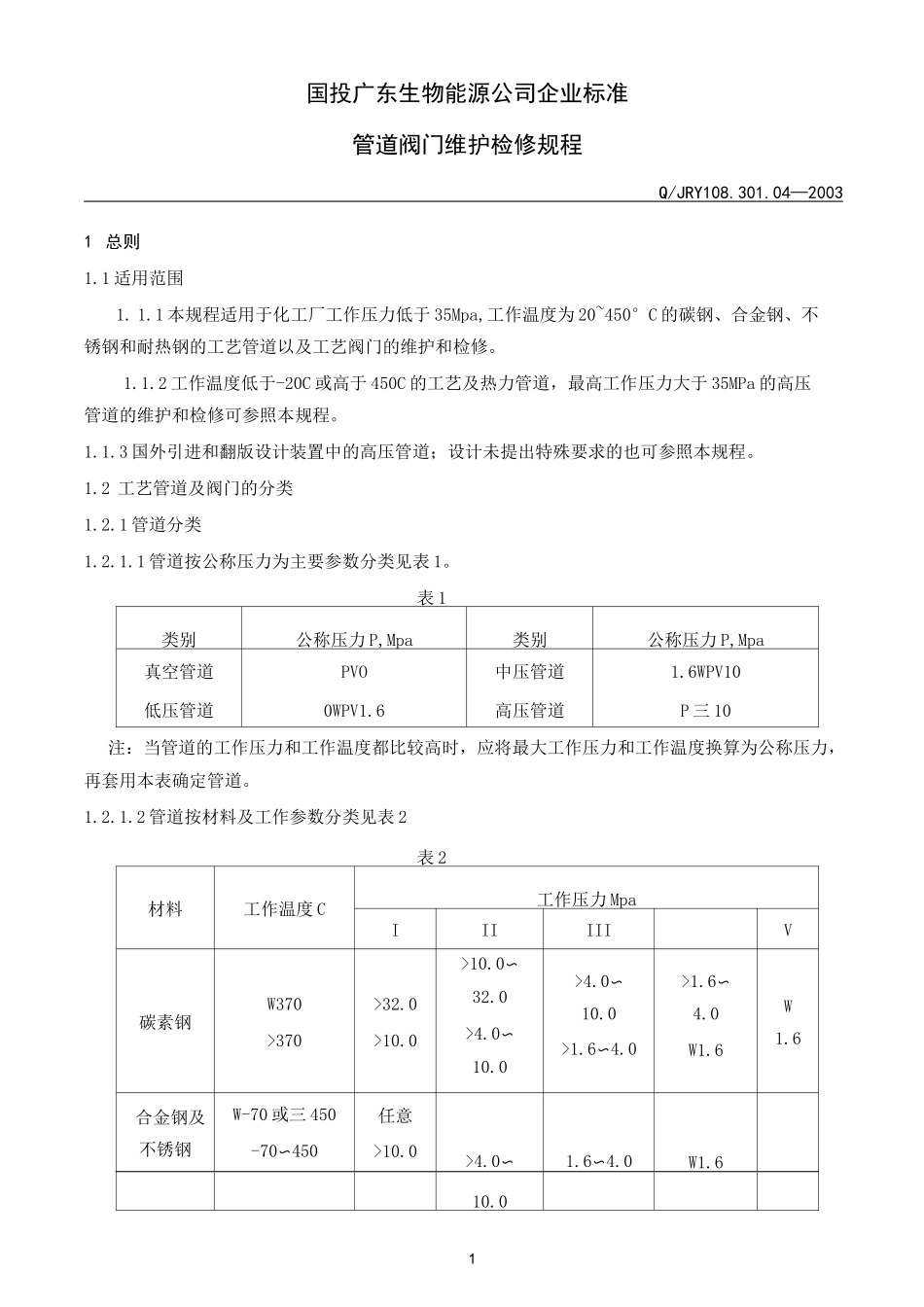

1国投广东生物能源公司企业标准管道阀门维护检修规程Q/JRY108.301.04—20031 总则1.1 适用范围1. 1.1 本规程适用于化工厂工作压力低于 35Mpa,工作温度为 20~450°C 的碳钢、合金钢、不锈钢和耐热钢的工艺管道以及工艺阀门的维护和检修。1.1.2 工作温度低于-20C 或高于 450C 的工艺及热力管道，最高工作压力大于 35MPa 的高压管道的维护和检修可参照本规程。1.1.3 国外引进和翻版设计装置中的高压管道；设计未提出特殊要求的也可参照本规程。1.2 工艺管道及阀门的分类1.2.1 管道分类1.2.1.1 管道按公称压力为主要参数分类见表 1。表 1类别公称压力 P,Mpa类别公称压力 P,Mpa真空管道PVO中压管道1.6WPV10低压管道0WPV1.6高压管道P 三 10注：当管道的工作压力和工作温度都比较高时，应将最大工作压力和工作温度换算为公称压力，再套用本表确定管道。1.2.1.2 管道按材料及工作参数分类见表 2表 2材料工作温度 C工作压力 MpaIIIIIIV碳素钢W370>370>32.0>10.0>10.0〜32.0>4.0〜10.0>4.0〜10.0>1.6〜4.0>1.6〜4.0W1.6W1.6合金钢及不锈钢W-70 或三 450-70〜450任意>10.0>4.0〜1.6〜4.0W1.610.02注：1•剧毒介质的管道按 I 类管道。2•有毒介质和甲、乙类火灾危险物质的管道均应升一类。介质毒性的分类见 GB5044《职业性接触毒物危害程度分级》。3.本表分类的管道类别即为该管道的焊缝等级。1.2.2 阀门分类1.2.2.1 阀门按公称压力为主要参数分类见表 3表 3类别公称压力，MPa低压阀门0.1，0.25，0.6,1.0中压阀门1.6，2.5，4.0，6.4高压阀门10.0，16.0，20.0，25.0，32.01.3 引用标准GBJ235 工业管道工程施工及验收规范GB236 现场设备、工业管道焊接工程施工及验收规范API 阀门的检查与试验2 完好标准2.1 零、部件2.1.1 管道、阀门的零部件完整齐全，质量符合要求。2.1.2 仪表、计器、信号联锁和各种安全装置、自动调节装置齐全完整，灵敏、可靠。2.1.3 管道、管件、管道附件、阀门、支架等安装合理，牢固完整，各种螺栓连接紧固，无异常振动和杂音。2.1.4 防腐、保温、防冻设施完整有效，符合要求。2. 2 技术资料2.2.1 技术档案、检修及验收记录齐全，高压管道及阀门还应有质量证明书，安装质量验收记录。2.2.2 运行时间有统计、记录。2.2.3 高压管道、阀门应有易损件图纸。2.2.4 维护检修规程齐全。2.3 设备及环境2.3.1 管道、阀门布置合理、环境整洁，无跑、冒、滴、漏。3设备的维护、检验、检修周...
