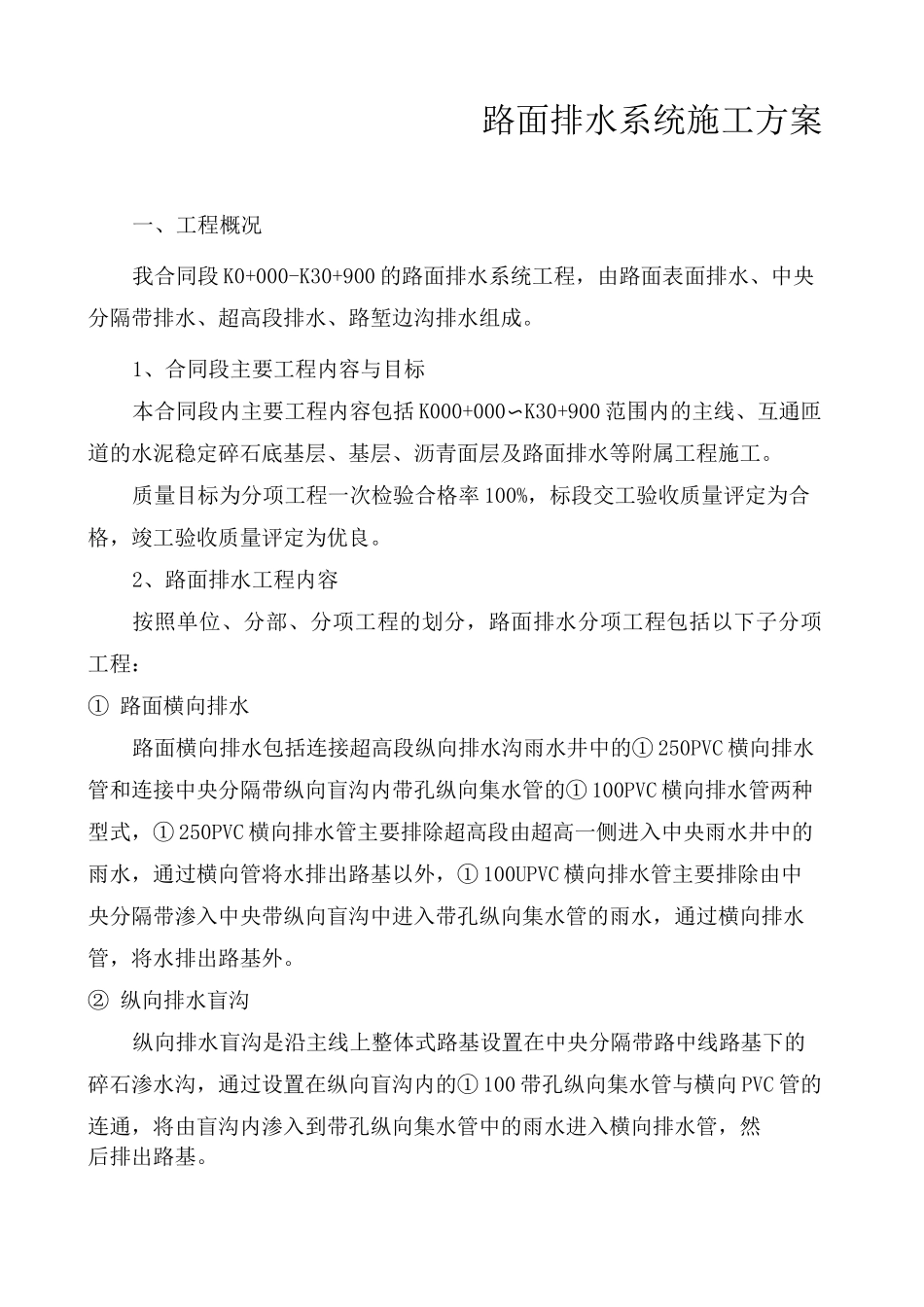

路面排水系统施工方案一、工程概况我合同段 K0+000-K30+900 的路面排水系统工程，由路面表面排水、中央分隔带排水、超高段排水、路堑边沟排水组成。1、合同段主要工程内容与目标本合同段内主要工程内容包括 K000+000〜K30+900 范围内的主线、互通匝道的水泥稳定碎石底基层、基层、沥青面层及路面排水等附属工程施工。质量目标为分项工程一次检验合格率 100%，标段交工验收质量评定为合格，竣工验收质量评定为优良。2、路面排水工程内容按照单位、分部、分项工程的划分，路面排水分项工程包括以下子分项工程：① 路面横向排水路面横向排水包括连接超高段纵向排水沟雨水井中的① 250PVC 横向排水管和连接中央分隔带纵向盲沟内带孔纵向集水管的① 100PVC 横向排水管两种型式，① 250PVC 横向排水管主要排除超高段由超高一侧进入中央雨水井中的雨水，通过横向管将水排出路基以外，① 100UPVC 横向排水管主要排除由中央分隔带渗入中央带纵向盲沟中进入带孔纵向集水管的雨水，通过横向排水管，将水排出路基外。② 纵向排水盲沟纵向排水盲沟是沿主线上整体式路基设置在中央分隔带路中线路基下的碎石渗水沟，通过设置在纵向盲沟内的① 100 带孔纵向集水管与横向 PVC 管的连通，将由盲沟内渗入到带孔纵向集水管中的雨水进入横向排水管，然后排出路基。③ 纵向排水沟纵向排水沟是设置在主线超高地段超高一侧沿中央带路缘石边缘布设的钢筋砼排水沟，通过横坡和纵坡的作用，将路面雨水由横向进入钢筋砼纵向排水沟，通过纵坡进入设置在纵向排水沟下的钢筋砼雨水井，再通过横向排水管将水排出路基以外。④ 雨水井在主线超高段的超高一侧，为了排出进入到纵向排水沟的路面雨水，沿超高段纵向排水沟底部每隔 44 米左右的距离，设置一道雨水井，使纵向排水沟的雨水通过纵坡将雨水汇集到雨水井中，再通过与雨水井连通的横向排水管将雨水排出路基外。⑤ 路堑边沟路堑边沟是设置在路堑地段路基边缘的排水沟，主要作用是排除路堑地段的路面雨水和由横向排水管进入到路堑边沟的雨水。⑥ 急流槽急流槽是设置在一般填方地段路基边坡上的排水构造物，急流槽是排除道路纵向排水沟汇集到雨水井中的雨水，通过横向排水管进入边坡急流槽后直接流入路基边沟。二、主要施工方法（1）、施工准备施工材料进场为保障路面排水工程能顺利如期开工，按照设计与整体施工程序要求，必须首先进行中央分隔带及路面排水的施工，目前路面排水工程的施工材料现已进场。...
