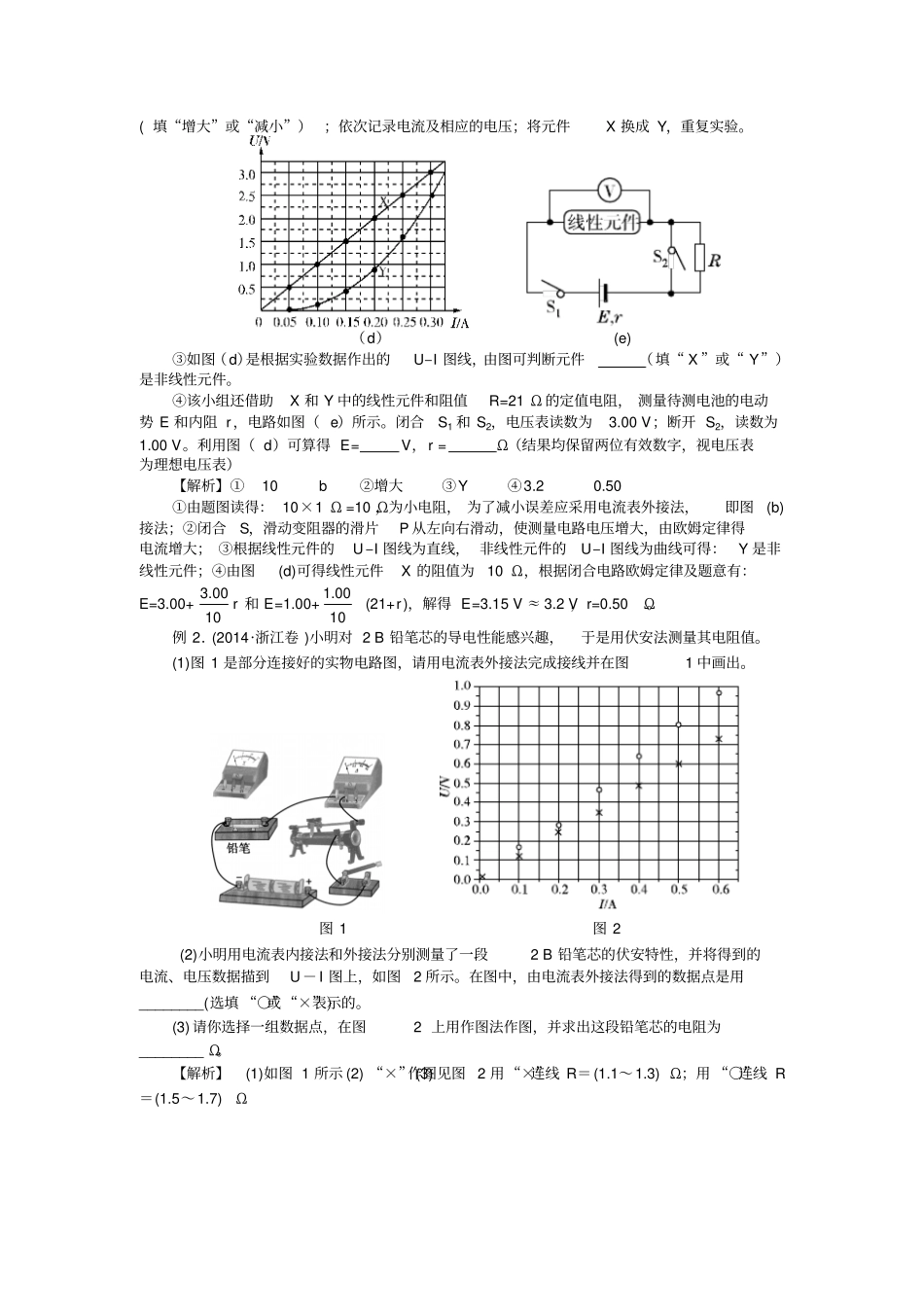

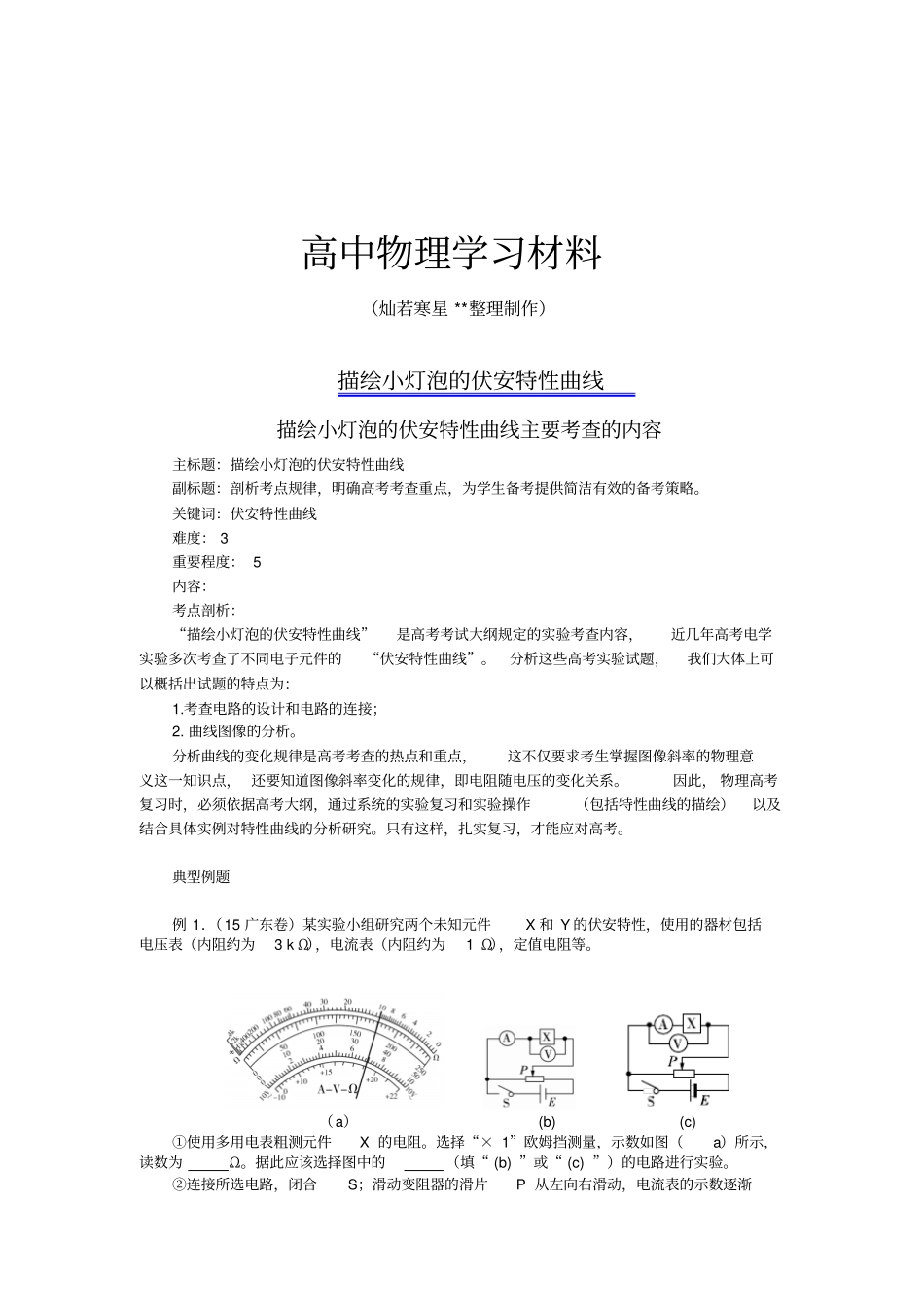

高中物理学习材料（灿若寒星 **整理制作）描绘小灯泡的伏安特性曲线描绘小灯泡的伏安特性曲线主要考查的内容主标题：描绘小灯泡的伏安特性曲线副标题：剖析考点规律，明确高考考查重点，为学生备考提供简洁有效的备考策略。关键词：伏安特性曲线难度： 3 重要程度： 5 内容：考点剖析：“描绘小灯泡的伏安特性曲线”是高考考试大纲规定的实验考查内容，近几年高考电学实验多次考查了不同电子元件的“伏安特性曲线”。分析这些高考实验试题，我们大体上可以概括出试题的特点为：1.考查电路的设计和电路的连接；2. 曲线图像的分析。分析曲线的变化规律是高考考查的热点和重点，这不仅要求考生掌握图像斜率的物理意义这一知识点， 还要知道图像斜率变化的规律，即电阻随电压的变化关系。因此， 物理高考复习时，必须依据高考大纲，通过系统的实验复习和实验操作（包括特性曲线的描绘）以及结合具体实例对特性曲线的分析研究。只有这样，扎实复习，才能应对高考。典型例题例 1．（15 广东卷）某实验小组研究两个未知元件X 和 Y 的伏安特性，使用的器材包括电压表（内阻约为3 k Ω），电流表（内阻约为1 Ω），定值电阻等。（a）(b) (c) ①使用多用电表粗测元件X 的电阻。选择“× 1”欧姆挡测量，示数如图（a）所示，读数为Ω。据此应该选择图中的（填“ (b) ”或“ (c) ”）的电路进行实验。②连接所选电路，闭合S；滑动变阻器的滑片P 从左向右滑动，电流表的示数逐渐( 填“增大”或“减小”） ；依次记录电流及相应的电压；将元件X 换成 Y，重复实验。（d）(e) ③如图（d）是根据实验数据作出的U–I 图线，由图可判断元件（填“ X ”或“ Y”）是非线性元件。④该小组还借助X 和 Y 中的线性元件和阻值R=21 Ω 的定值电阻， 测量待测电池的电动势 E 和内阻 r，电路如图（ e）所示。闭合S1 和 S2，电压表读数为3.00 V；断开 S2，读数为1.00 V。利用图（ d）可算得 E= V，r = Ω（结果均保留两位有效数字，视电压表为理想电压表）【解析】①10 b②增大③Y④3.2 0.50 ①由题图读得： 10×1 Ω =10 Ω，为小电阻， 为了减小误差应采用电流表外接法，即图(b)接法；②闭合S，滑动变阻器的滑片P 从左向右滑动，使测量电路电压增大，由欧姆定律得电流增大； ③根据线性元件的U–I 图线为直线， 非线性元件的U–I 图线为曲线可得：Y 是非线性元件；④由图(d)可得线性元件X 的阻值为10 ...
