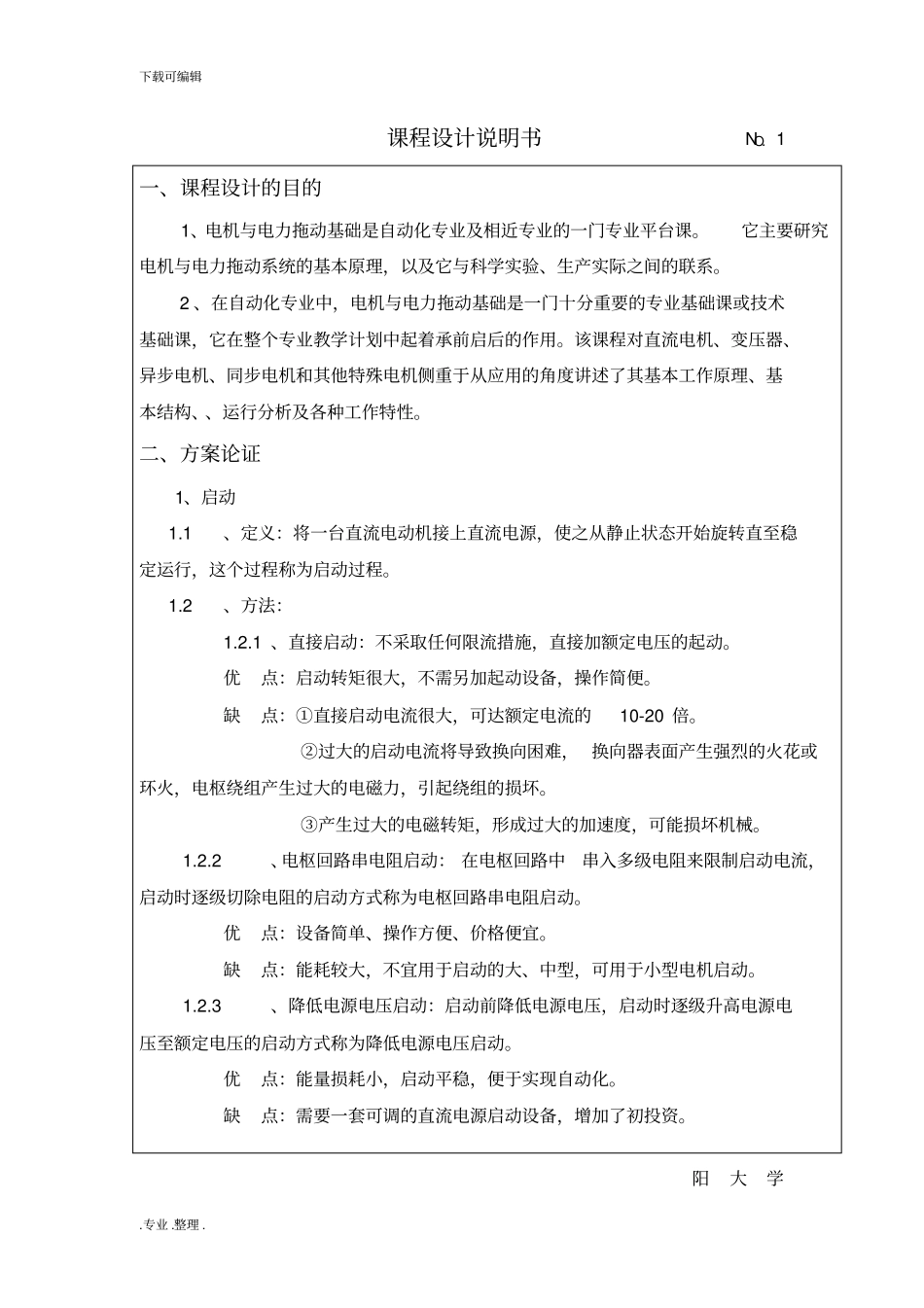

下载可编辑.专业 .整理 . 课 程 设 计 任 务 书学院保密班 级保密姓 名保密设 计 起 止 日 期2015.6.29 —— 2015.7.03 设计题目：提升机主电路设计设计任务（主要技术参数）：提升机速度图1、加速阶段 t 1：速度由 0 增加到 v1，当 v=v1时，电机工作在固有特性上。2、等速阶段 t 2：以 v1速度匀速运行。3、调速阶段 t 3：以 v2速度匀速运行， v2 =0.7v1。4、减速阶段 t 4：速度由 v2 减小为 0。铭牌数据：指导教师评语：成绩：签字：年月日下载可编辑.专业 .整理 . 课程设计说明书NO．1一、课程设计的目的1、电机与电力拖动基础是自动化专业及相近专业的一门专业平台课。它主要研究电机与电力拖动系统的基本原理，以及它与科学实验、生产实际之间的联系。 2 、在自动化专业中，电机与电力拖动基础是一门十分重要的专业基础课或技术基础课，它在整个专业教学计划中起着承前启后的作用。该课程对直流电机、变压器、异步电机、同步电机和其他特殊电机侧重于从应用的角度讲述了其基本工作原理、基本结构、、运行分析及各种工作特性。二、方案论证1、启动 1.1、定义：将一台直流电动机接上直流电源，使之从静止状态开始旋转直至稳定运行，这个过程称为启动过程。 1.2、方法：1.2.1 、直接启动：不采取任何限流措施，直接加额定电压的起动。优点：启动转矩很大，不需另加起动设备，操作简便。缺点：①直接启动电流很大，可达额定电流的10-20 倍。②过大的启动电流将导致换向困难， 换向器表面产生强烈的火花或环火，电枢绕组产生过大的电磁力，引起绕组的损坏。③产生过大的电磁转矩，形成过大的加速度，可能损坏机械。 1.2.2、电枢回路串电阻启动： 在电枢回路中串入多级电阻来限制启动电流，启动时逐级切除电阻的启动方式称为电枢回路串电阻启动。优点：设备简单、操作方便、价格便宜。缺点：能耗较大，不宜用于启动的大、中型，可用于小型电机启动。 1.2.3、降低电源电压启动：启动前降低电源电压，启动时逐级升高电源电压至额定电压的启动方式称为降低电源电压启动。优点：能量损耗小，启动平稳，便于实现自动化。缺点：需要一套可调的直流电源启动设备，增加了初投资。阳大学下载可编辑.专业 .整理 . 课程设计说明书NO．2 1.3、综合分析以上三种方法，采用电枢回路串电阻的方法比较适宜。 1.4、串电阻的启动过程：如图1 是一个 5 级串电阻启动电路图，启动电阻分为 5 段，即、、、和...
