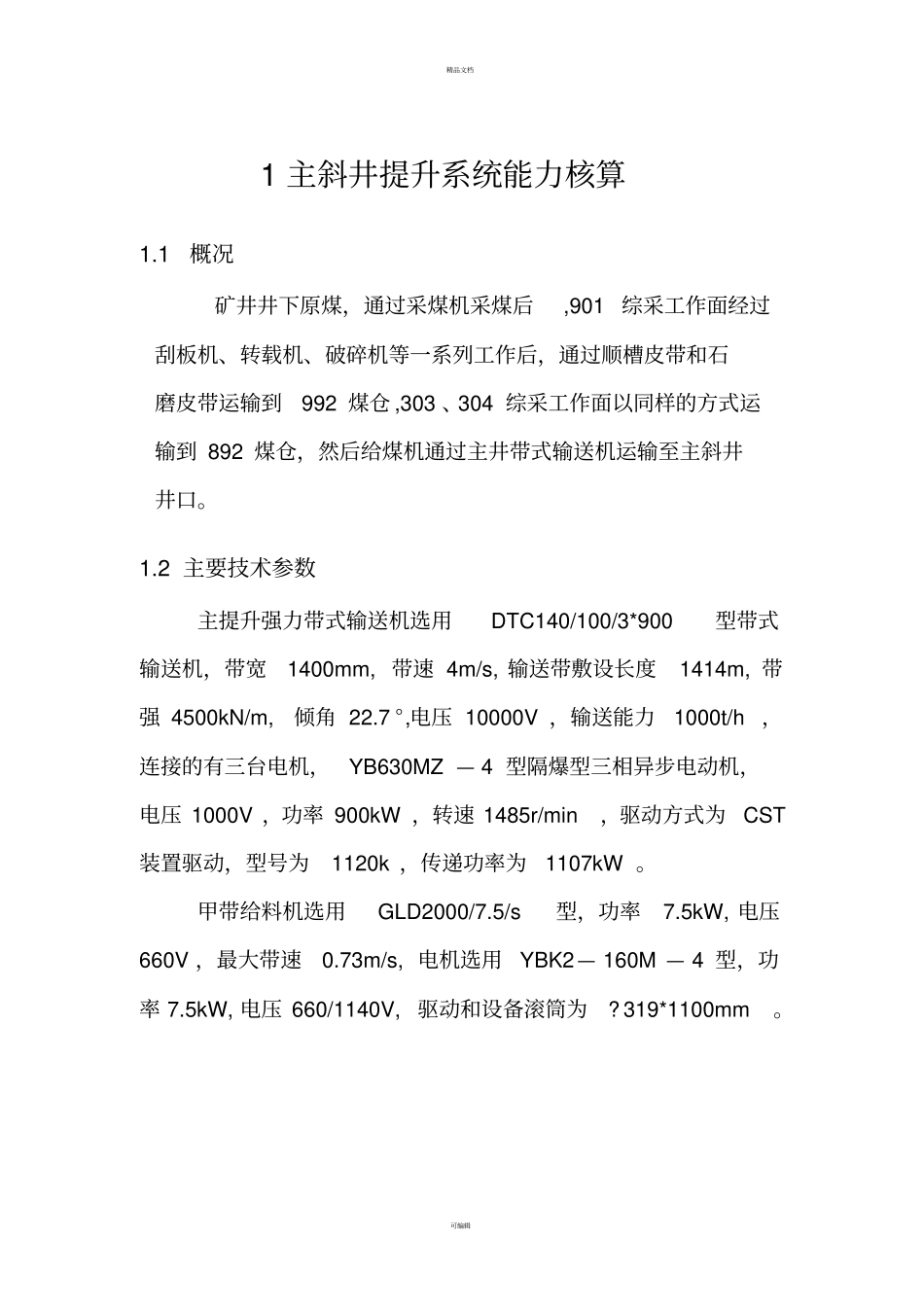

精品文档可编辑1 主斜井提升系统能力核算1.1 概况矿井井下原煤，通过采煤机采煤后,901 综采工作面经过刮板机、转载机、破碎机等一系列工作后，通过顺槽皮带和石磨皮带运输到992 煤仓 ,303 、304 综采工作面以同样的方式运输到 892 煤仓，然后给煤机通过主井带式输送机运输至主斜井井口。1.2 主要技术参数主提升强力带式输送机选用DTC140/100/3*900型带式输送机，带宽1400mm, 带速 4m/s, 输送带敷设长度1414m, 带强 4500kN/m,倾角 22.7 °,电压 10000V ，输送能力1000t/h，连接的有三台电机，YB630MZ — 4 型隔爆型三相异步电动机，电压 1000V ，功率 900kW ，转速 1485r/min，驱动方式为CST装置驱动，型号为1120k ，传递功率为1107kW 。甲带给料机选用GLD2000/7.5/s型，功率7.5kW, 电压660V ，最大带速0.73m/s, 电机选用YBK2— 160M — 4 型，功率 7.5kW, 电压 660/1140V, 驱动和设备滚筒为? 319*1100mm。精品文档可编辑1.3 提升能力核算1.3.1 按原设计能力计算A=300 ×Qt/(10^4 ×K1)=300 ×900 ×16 ／(10 ^4 ×1.5)=288 万（ t/a ）式中：Q—给煤机设备设定的给煤量；按实际最大给煤量取Q=900t/ht—日提升时间；取t=16hK1—运输不均匀系数；不均匀系数是限制粒径与有效粒径 的比值， 是反映组成土的颗粒均匀程度的一个指标。不均匀系数一般大于1，愈接近于1，表明土愈均匀。有效粒径较均匀的石英砂滤料，一般不均匀系数为1.3-1.4, 无烟煤不均匀系数如下：?无烟煤理化指标：?无烟煤滤料分析项目鉴定数据分析项目鉴定数据 分析项目鉴定数据?无烟煤滤料比重1.57 大于 1.8g/c m3 物质 ≤3% S 含量 0.05%?无烟煤滤料容重0.947t/m3 盐酸可容率0.98% Pb 含量 0.045%?无烟煤滤料破碎率≤0.68% 孔隙率 51.99% Cu 含量 0.025%?无烟煤滤料磨损率≤0.32% 均匀系数K60≤2.0 Zn 含量 0.04%?无烟煤滤料灰粉≤1.0% 不均匀系数K80 ≤1.5 燃烧值 6800Kee/kg精品文档可编辑?无烟煤滤料密度57g/cm3 含泥量 ≤0.52 其它重金属含量不超过国家?无烟煤滤料固有水份≤1% C 含量 ≤90% 无烟煤滤料，无烟煤滤料取 K1=1.51.3.2 按实测输送量计算A=3600 ×300 ×W ×v×t/(10∧7×k)=3600 ×300 ×69.45 ×4×16/(10∧7×1.5)=322.56万（ t/a ）式中：W —单位输送机长度上的负载量；k—运输不均匀系数；取K1=1.5t—日提升时间；取t=16hW=Q/(3.6*v)=1000/(3.6×4)=69.4...
