政排水管道施工方案VIP免费

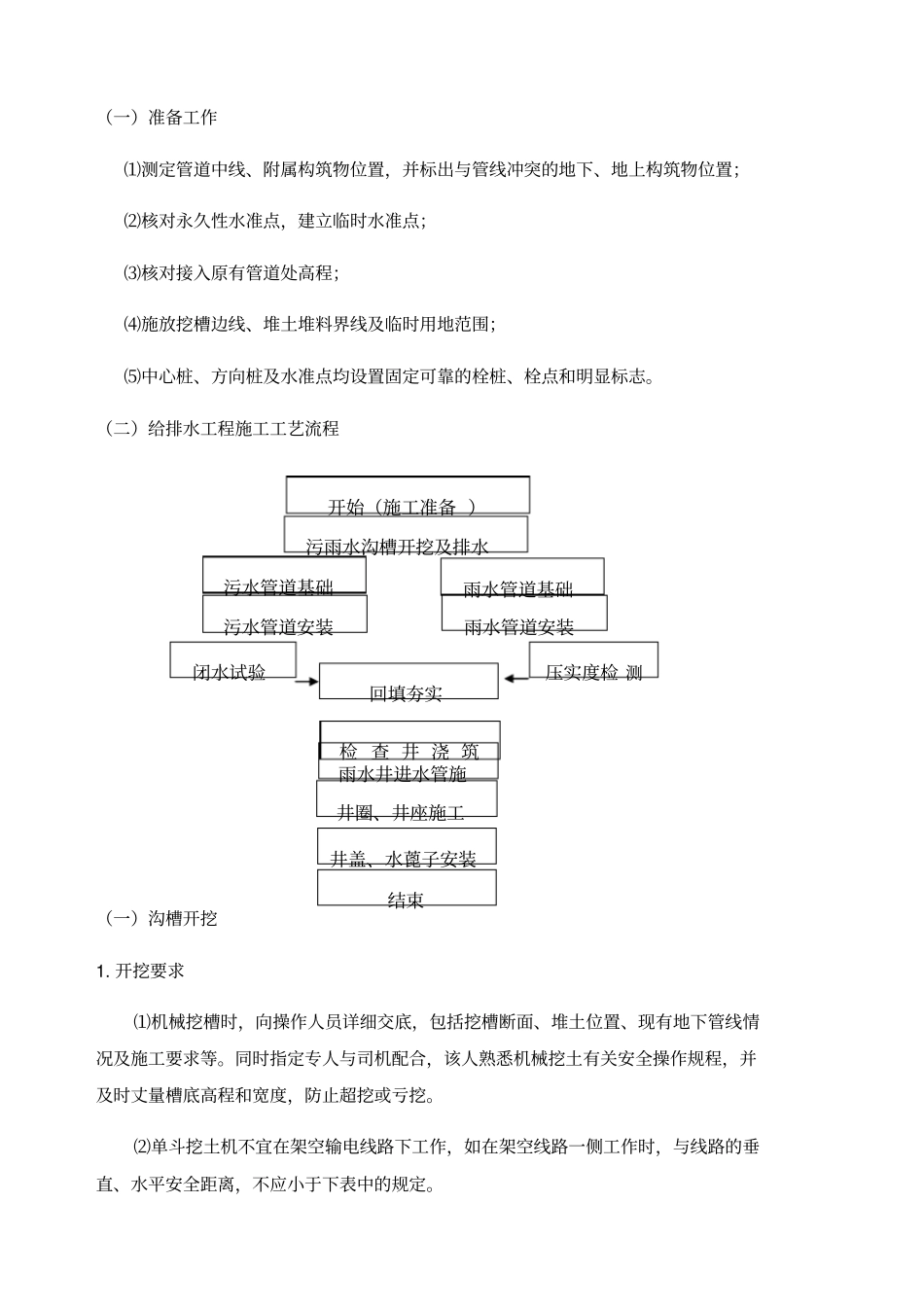

（一）准备工作⑴测定管道中线、附属构筑物位置，并标出与管线冲突的地下、地上构筑物位置；⑵核对永久性水准点，建立临时水准点；⑶核对接入原有管道处高程；⑷施放挖槽边线、堆土堆料界线及临时用地范围；⑸中心桩、方向桩及水准点均设置固定可靠的栓桩、栓点和明显标志。（二）给排水工程施工工艺流程（一）沟槽开挖1. 开挖要求⑴机械挖槽时，向操作人员详细交底，包括挖槽断面、堆土位置、现有地下管线情况及施工要求等。同时指定专人与司机配合，该人熟悉机械挖土有关安全操作规程，并及时丈量槽底高程和宽度，防止超挖或亏挖。⑵单斗挖土机不宜在架空输电线路下工作，如在架空线路一侧工作时，与线路的垂直、水平安全距离，不应小于下表中的规定。开始（施工准备 ）污雨水沟槽开挖及排水污水管道基础污水管道安装检 查 井 浇 筑闭水试验回填夯实雨水井进水管施井圈、井座施工井盖、水蓖子安装结束雨水管道基础雨水管道安装压实度检 测挖掘机与架空线路边线的最小安全距离⑶人工清挖槽底时，应认真控制槽底高程和宽度，并注意不使槽底土壤结构遭受扰动或破坏；挖槽挖出的土方，除必须外弃的外，应妥善安排堆放位置，结合本合同内的实际情况，堆土可沿沟槽呈线性堆放，堆土应在距槽边1.5m 以外开始堆放，计划在槽边运输材料的一侧，其堆土边缘距沟槽边缘应控制在5m以外，以方便管件的运输，并每隔20m左右预留在下管的位置，方便吊车的工作，该处应加宽堆土距槽边的距离或少堆土。⑷当沟槽两侧不能满足堆土要求时，应选择堆土场所和运土路线，随挖随运；在高压线下及边压器附近堆土，应按照供电局有关规定办理；靠房屋、墙壁堆土高度，不得超过椽高的 1/3 ，同时不得超过 1.5m，结构强度较差的墙体，不得靠墙堆放。⑸机械挖槽，应确保槽底土不被扰动或破坏，设计槽底高程以上宜留20 ㎝左右一层不挖，待人工清挖。⑹沟槽开挖的土方，由于施工现场较宽敞，可考虑临时堆放沟槽回填所需的土方，其余作为弃土外运出场（外运约30%土方），随挖随运。⑺堆土堆放在距槽边1m以外，高度不能超过2 米。计划在槽边运送材料的一侧，其堆土边缘至槽边的距离，根据运输工具而定。⑻堆土不能掩埋消火栓、雨水口、测量标志、各种底下管道的井盖及施工料具等。⑼开挖断面输 电 线 路 电 压（ k V）垂 直 安 全 距 离（ m）水 平 安 全 距 离（ m）＜ 11. 5 1. 51 ～ 20 1. 5 2. 035 ～ 11 02. 5 4. 01542. 5 5....
