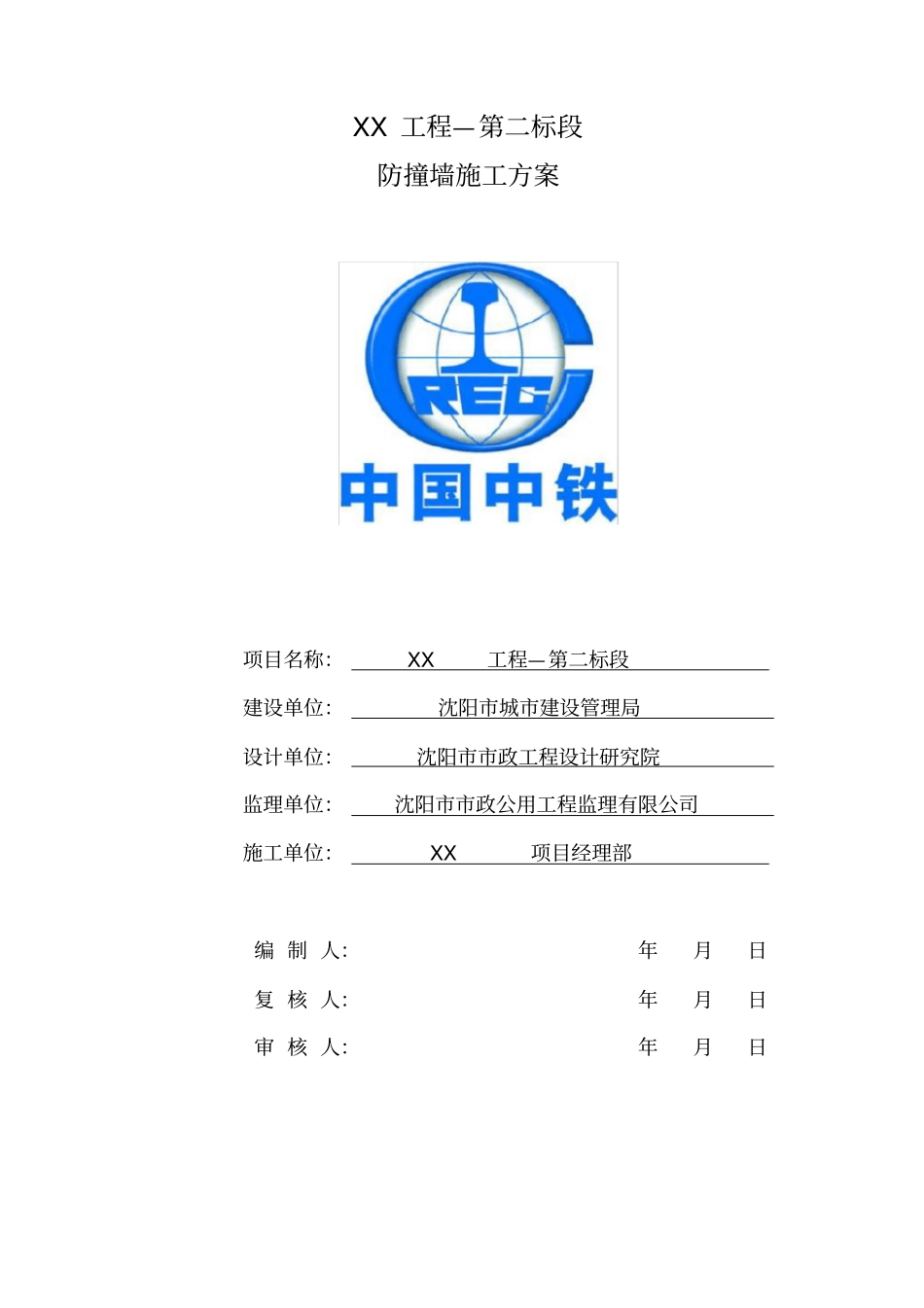

XX 工程—第二标段防撞墙施工方案项目名称： XX工程—第二标段建设单位：沈阳市城市建设管理局设计单位：沈阳市市政工程设计研究院监理单位：沈阳市市政公用工程监理有限公司施工单位： XX项目经理部编 制 人：年月日复 核 人：年月日审 核 人：年月日目录一、编制依据《XX工程第二标段施工设计图》 ；《公路桥涵施工技术规范》JTG_T F50-2011；《建筑施工高处作业安全技术规范》JGJ80-91；《建筑施工模板安全技术规范》JGJ 162-2008；《混凝土结构工程施工质量验收规范》GB50204-2002；《钢结构设计规范》 GB50017-2003。二、工程概况XX 工程南起沈阳二环望花立交北侧，北至沈阳三环高速公路南侧，由南向北由南向北跨越榆林南路、生产路、圣安路、劳动路、东机街、正新路后落地，于文大路（三家子路）以南再次起桥，在朱尔屯立交入口前落地，并在朱尔屯立交口处设置一处立交与三环互通。本项目为工程第二标段， 起点为 K1+，终点为 K3+，全长 1595 米，高架桥标准段全宽为米，双向6 车道，不设匝道。其中边防撞墙，中防撞墙 1858m(全钢中防撞墙 18m)。三、主要工程数量防撞墙工程数量汇总表工程部位长度(m)钢筋（ t ）C50混凝土（ m3）砼梁边防撞墙2432钢梁边防撞墙400I 类引道边防撞墙260II 类引道边防撞墙砼梁中防撞墙1198钢梁中防撞墙200全钢中防撞墙18( 钢板)引道中防撞墙169四、资源配备施工人员投入计划表序号工种人数备注1工长32电工33司索工64钢筋工155木工96电焊工97振捣工98普工15主要物资、设备投入计划表序号物资、设备名称规格型号单位数量1汽车吊25t辆32混凝土运输车9m3台53钢筋切割机台14叉车5t台35钢筋弯曲机台26电焊机28KW台87插入式振捣棒ZH-30,50台108切割机台29吊篮自制套610卷扬机台311翻斗车一吨翻台312边防撞墙模板通用延米27013中防撞墙模板通用延米180五、施工工期安排区域序号施工部位防撞墙长度（ m）开始日期结束日期一区153#-68#496二区268#-82#453三区382#-98#467引道4/179六、施工方案工艺流程订做定型钢模板钢筋加工及绑扎拆模板模板安装混凝土浇筑混凝土养生测量放线预埋件安装、电缆通道穿管防撞墙施工工艺流程图施工方法施工准备1)到模板制作厂家进行拼接质量检查和外观尺寸检查，确保模板制作质量；2)钢模板进场后，打磨除锈，刷水泥浆；3)机械、设备、人员进场，组织技术交底。测量放线1)由测量人员根据桥梁控制点放出防撞墙的内轮廓线和模板的检查线，并用墨线弹在梁板上。2)...
