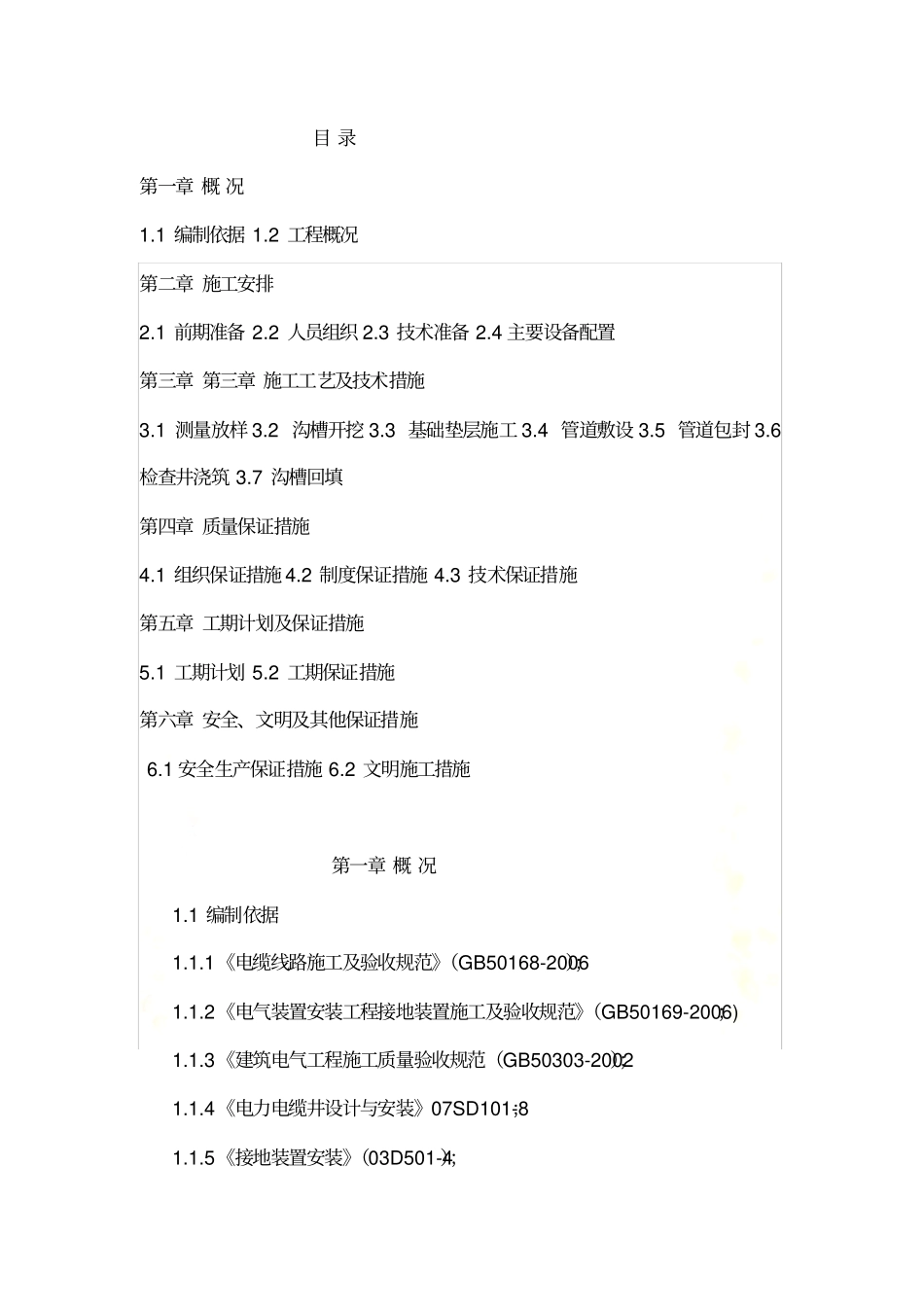

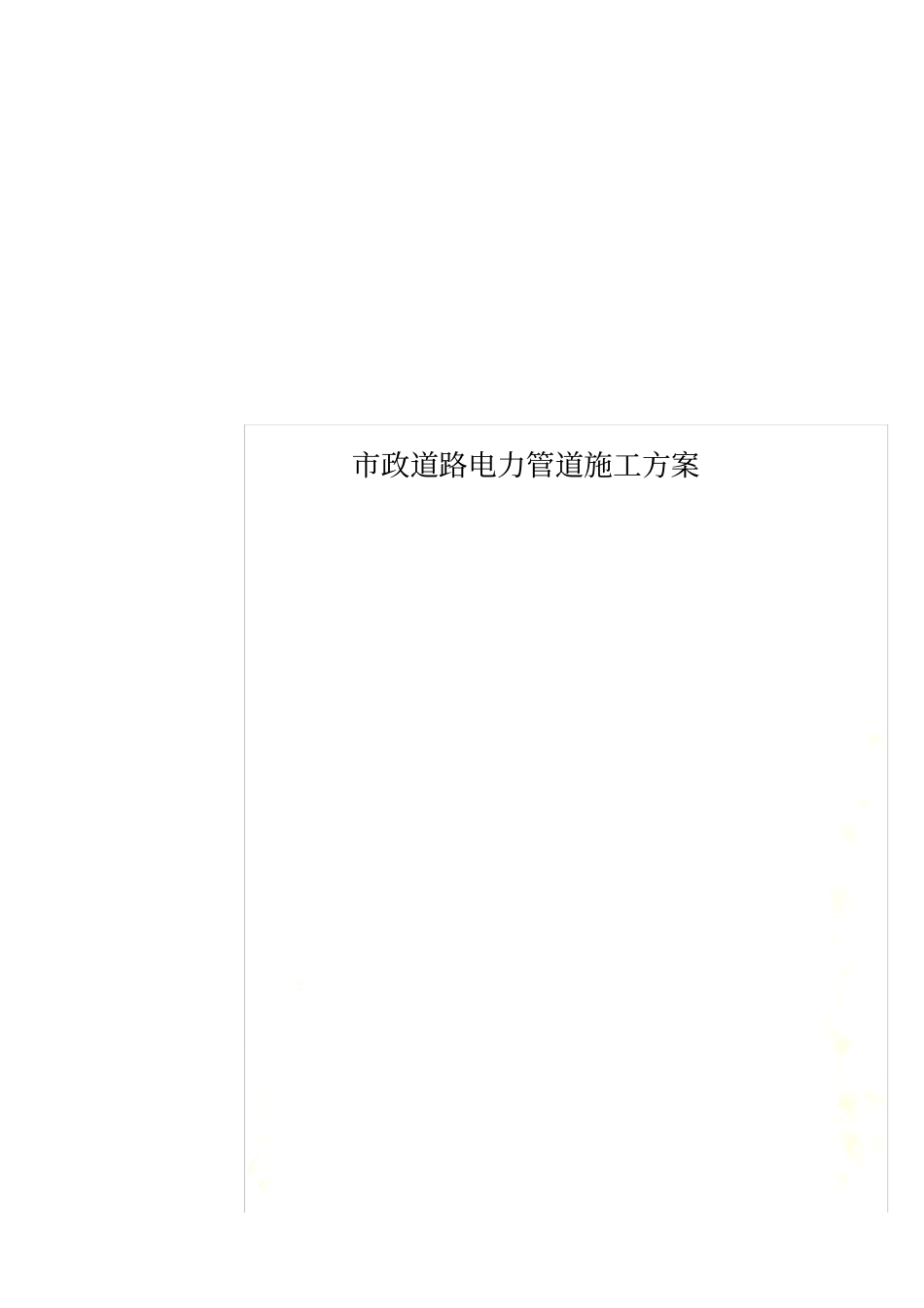

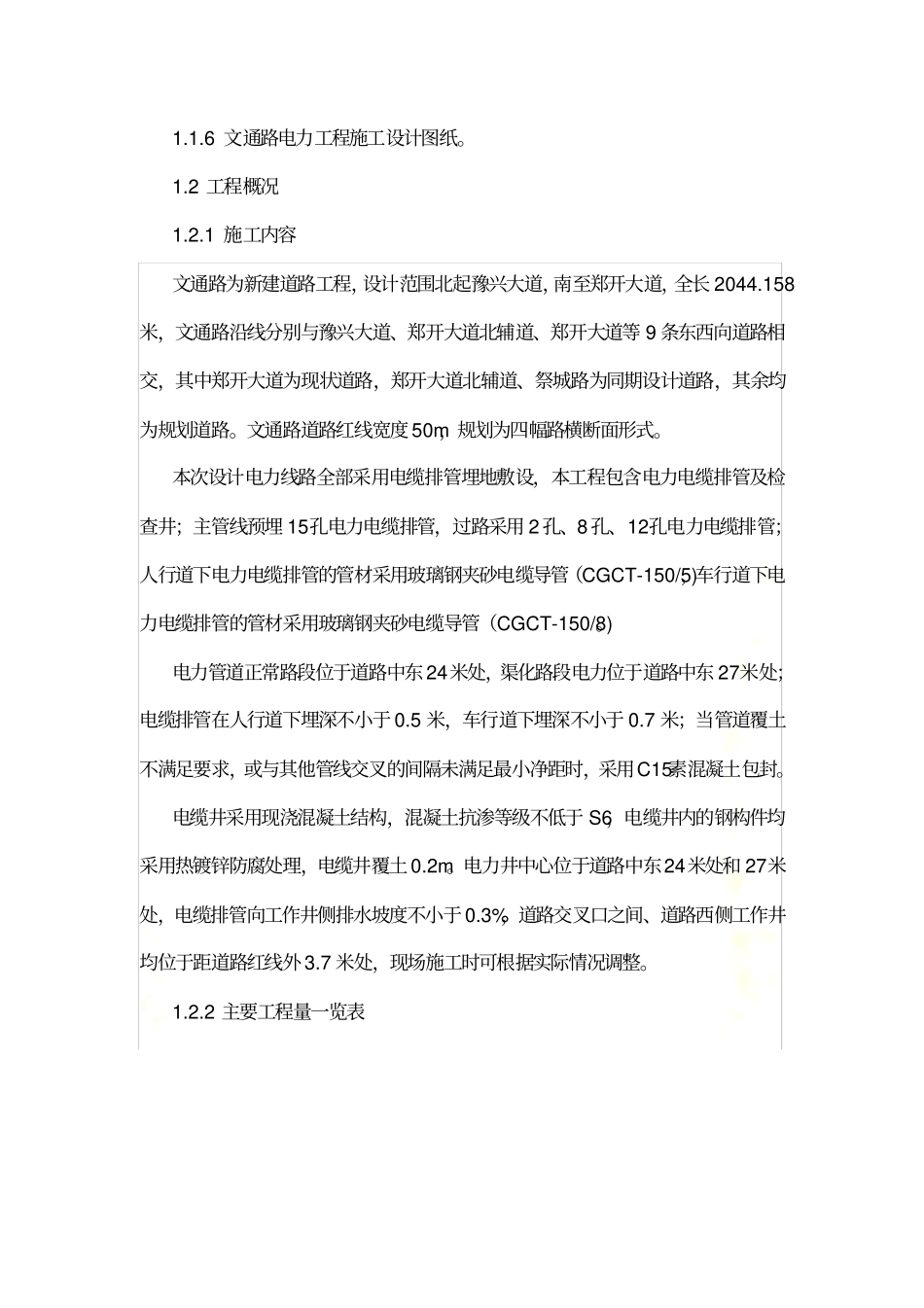

市政道路电力管道施工方案目 录第一章 概 况1.1 编制依据 1.2 工程概况第二章 施工安排2.1 前期准备 2.2 人员组织 2.3 技术准备 2.4 主要设备配置第三章 第三章 施工工艺及技术措施3.1 测量放样 3.2 沟槽开挖 3.3 基础垫层施工 3.4 管道敷设 3.5 管道包封 3.6 检查井浇筑 3.7 沟槽回填第四章 质量保证措施4.1 组织保证措施 4.2 制度保证措施 4.3 技术保证措施第五章 工期计划及保证措施5.1 工期计划 5.2 工期保证措施第六章 安全、文明及其他保证措施6.1 安全生产保证措施 6.2 文明施工措施第一章 概 况1.1 编制依据1.1.1《电缆线路施工及验收规范》（GB50168-2006）；1.1.2《电气装置安装工程接地装置施工及验收规范》（GB50169-2006)；1.1.3《建筑电气工程施工质量验收规范（GB50303-2002）；1.1.4《电力电缆井设计与安装》07SD101-8；1.1.5《接地装置安装》（03D501-4）；1.1.6 文通路电力工程施工设计图纸。1.2 工程概况1.2.1 施工内容文通路为新建道路工程，设计范围北起豫兴大道，南至郑开大道，全长 2044.158米，文通路沿线分别与豫兴大道、郑开大道北辅道、郑开大道等 9 条东西向道路相交，其中郑开大道为现状道路，郑开大道北辅道、祭城路为同期设计道路，其余均为规划道路。文通路道路红线宽度 50m，规划为四幅路横断面形式。本次设计电力线路全部采用电缆排管埋地敷设，本工程包含电力电缆排管及检查井；主管线预埋 15孔电力电缆排管，过路采用 2孔、8孔、12孔电力电缆排管；人行道下电力电缆排管的管材采用玻璃钢夹砂电缆导管（CGCT-150/5)，车行道下电力电缆排管的管材采用玻璃钢夹砂电缆导管（CGCT-150/8)。电力管道正常路段位于道路中东 24米处，渠化路段电力位于道路中东 27米处；电缆排管在人行道下埋深不小于 0.5 米，车行道下埋深不小于 0.7 米；当管道覆土不满足要求，或与其他管线交叉的间隔未满足最小净距时，采用C15素混凝土包封。电缆井采用现浇混凝土结构，混凝土抗渗等级不低于 S6，电缆井内的钢构件均采用热镀锌防腐处理，电缆井覆土 0.2m。电力井中心位于道路中东24米处和 27米处，电缆排管向工作井侧排水坡度不小于 0.3%，道路交叉口之间、道路西侧工作井均位于距道路红线外 3.7 米处，现场施工时可根据实际情况调整。1.2.2 主要工程量一览表第二章 施工安排2.1 前期准备施工前充分做好各项准备工作，包括控制测量工作；原材料检验，砂浆、砼...
