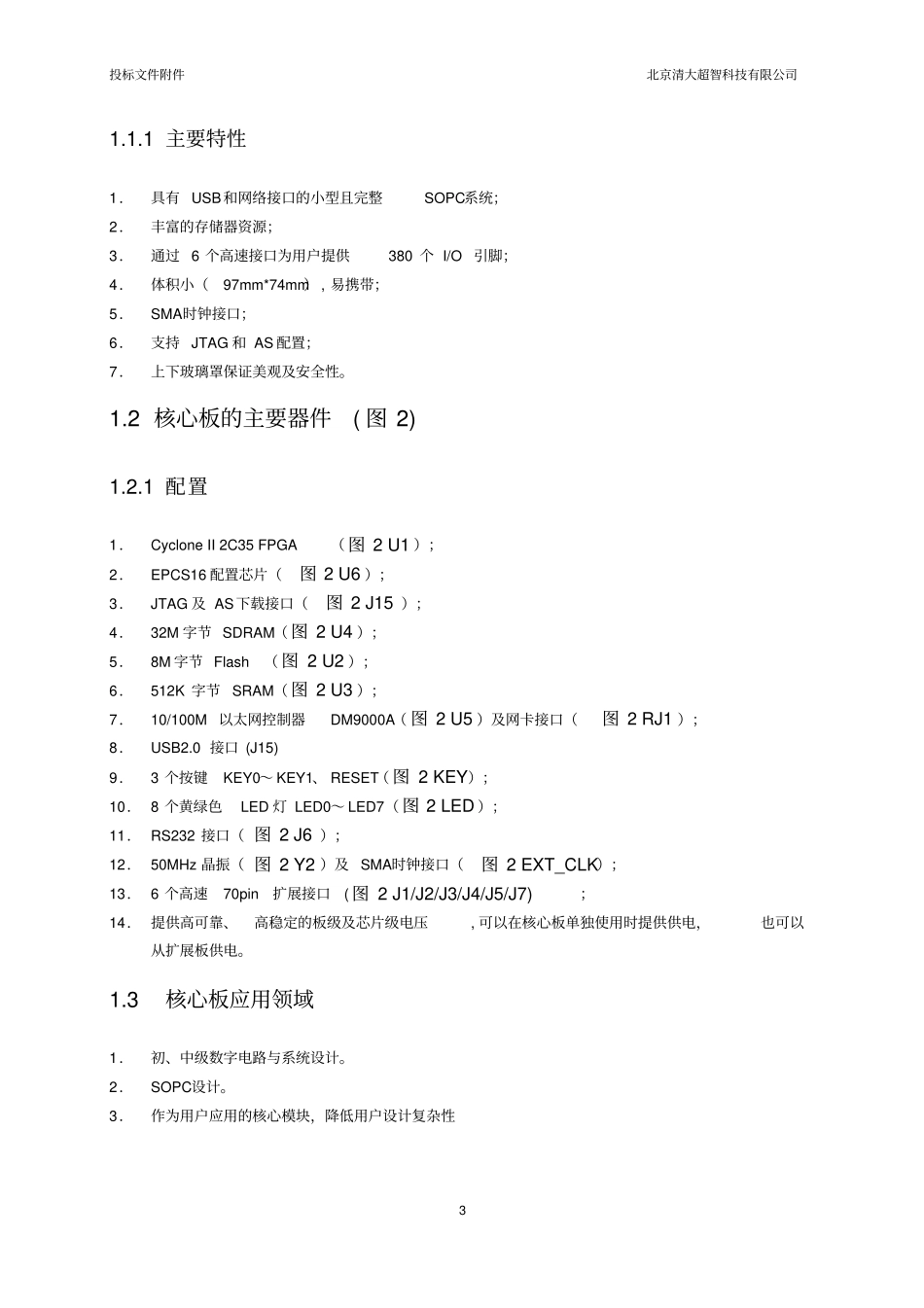

投标文件附件北京清大超智科技有限公司1 教学与多媒体开发平台Teaching and Multimedia Platform, TM-2-35-V1.01 概述Cyclone II多媒体教学与开发平台是针对大学和研究机构推出的的教学与科研用的FPGA开发平台。平台灵活、可靠的外围接口为用户提供丰富、方便的外设连接,帮助广大本科及研究生迅速地理解和掌握数字电路及SoC设计的基础知识。高速数字、模拟接口和彩屏、触摸屏的输出,为研发人员提供无线宽带多媒体通信系统的验证,以及手机与数字电视研发的基础。平台设计和制造完全按工业标准进行,可靠性高。平台可以作为:1. 通信、信息、计算机、人工智能、光机电一体化、图像和工业自动化类专业本科生及研究生数字电路、信号处理、计算机接口和编程设计语言、多媒体、通信及IC 设计等课程的教学平台; 2. 计算机、微电子、通信、多媒体、测控、自动化及IC 设计领域科研院所及公司的设计及验证平台。平台设计成两部分:核心板和扩展板。核心板有网口和USB接口和计算机连接,可以独立使用。便携 (可以放在衣服口袋里) ,为用户提供了一个不受实验室时间和空间约束的“口袋里的实验室”。核心板通过插座可靠地连接到扩展板,利用扩展板上丰富的接口和输入、输出设施,构建了一个无线宽带多媒体的教学实验和科研开发平台。1.1 核心板核心板由FPGA及一些常用的外围器件组成一个小型、完整的SoC系统(图 1),包括 FPGA、存储器、 USB接口、网络接口及串口等。核心板能提供一个完整的初、中级数字电路及SoC 的教学及设计平台,同时也提供一种模块化的设计思路。板上采用常用器件,为用户研发降低成本,用户可作为一个低成本模块加入到自己的应用设计中去,从而简化应用设计。图 1 核心板框图Cyclone II FPGA 2C35 50M 时钟10/100M 以太网USB2.0/RS232 JTAG LED SDRAM FLASH SRAM 按键EPCS16 投标文件附件北京清大超智科技有限公司2 (a)核心版正面(b)核心版反面图 2 核心板照片投标文件附件北京清大超智科技有限公司3 1.1.1 主要特性1.具有 USB和网络接口的小型且完整SOPC系统;2.丰富的存储器资源;3.通过 6 个高速接口为用户提供380 个 I/O 引脚;4.体积小(97mm*74mm) , 易携带;5.SMA时钟接口;6.支持 JTAG 和 AS 配置;7.上下玻璃罩保证美观及安全性。1.2 核心板的主要器件( 图 2)1.2.1 配置1.Cyclone II 2C35 FPGA( 图 2 U1 );2.EPCS16 配置芯片(图 2 U6 )...
