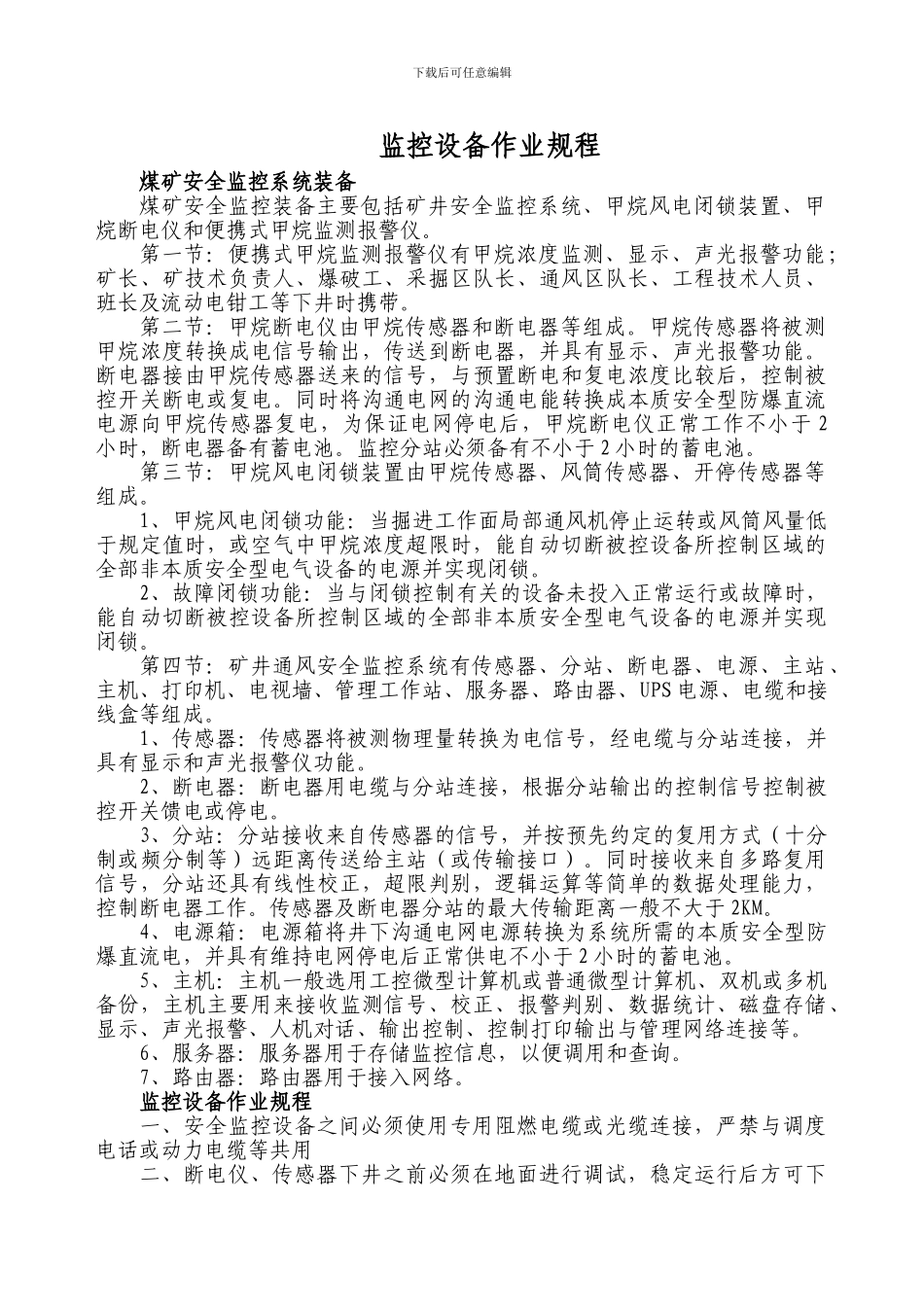

下载后可任意编辑监控设备作业规程嘎顺公司下载后可任意编辑监控设备作业规程煤矿安全监控系统装备煤矿安全监控装备主要包括矿井安全监控系统、甲烷风电闭锁装置、甲烷断电仪和便携式甲烷监测报警仪。第一节：便携式甲烷监测报警仪有甲烷浓度监测、显示、声光报警功能；矿长、矿技术负责人、爆破工、采掘区队长、通风区队长、工程技术人员、班长及流动电钳工等下井时携带。第二节：甲烷断电仪由甲烷传感器和断电器等组成。甲烷传感器将被测甲烷浓度转换成电信号输出，传送到断电器，并具有显示、声光报警功能。断电器接由甲烷传感器送来的信号，与预置断电和复电浓度比较后，控制被控开关断电或复电。同时将沟通电网的沟通电能转换成本质安全型防爆直流电源向甲烷传感器复电，为保证电网停电后，甲烷断电仪正常工作不小于 2小时，断电器备有蓄电池。监控分站必须备有不小于 2 小时的蓄电池。第三节：甲烷风电闭锁装置由甲烷传感器、风筒传感器、开停传感器等组成。1、甲烷风电闭锁功能：当掘进工作面局部通风机停止运转或风筒风量低于规定值时，或空气中甲烷浓度超限时，能自动切断被控设备所控制区域的全部非本质安全型电气设备的电源并实现闭锁。2、故障闭锁功能：当与闭锁控制有关的设备未投入正常运行或故障时，能自动切断被控设备所控制区域的全部非本质安全型电气设备的电源并实现闭锁。第四节：矿井通风安全监控系统有传感器、分站、断电器、电源、主站、主机、打印机、电视墙、管理工作站、服务器、路由器、UPS 电源、电缆和接线盒等组成。1、传感器：传感器将被测物理量转换为电信号，经电缆与分站连接，并具有显示和声光报警仪功能。2、断电器：断电器用电缆与分站连接，根据分站输出的控制信号控制被控开关馈电或停电。3、分站：分站接收来自传感器的信号，并按预先约定的复用方式（十分制或频分制等）远距离传送给主站（或传输接口）。同时接收来自多路复用信号，分站还具有线性校正，超限判别，逻辑运算等简单的数据处理能力，控制断电器工作。传感器及断电器分站的最大传输距离一般不大于 2KM。4、电源箱：电源箱将井下沟通电网电源转换为系统所需的本质安全型防爆直流电，并具有维持电网停电后正常供电不小于 2 小时的蓄电池。5、主机：主机一般选用工控微型计算机或普通微型计算机、双机或多机备份，主机主要用来接收监测信号、校正、报警判别、数据统计、磁盘存储、显示、声光报警、人机对话、输出控制、控制打印输出与管...
