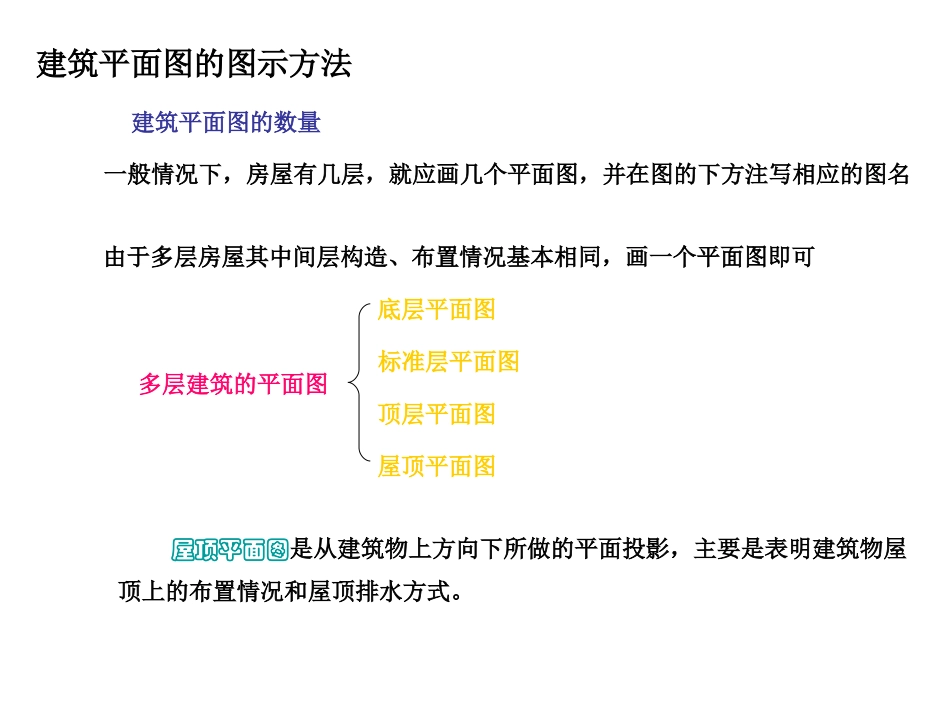

建筑平面图的形成水平剖切平面建筑平面图建筑平面图平面图的形成假想用一水平剖切平面经门、窗洞将房屋剖开，将剖切平面以下部分从上向下投射所得到的图形。建筑平面图反映房屋的平面形状、大小和房间的布置，墙或柱的位置、大小、厚度和材料，门窗的类型和位置等情况。向下投射M-1M-2C-1C-1C-1C-1C-1C-1建筑平面图建筑平面图的图示方法建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名由于多层房屋其中间层构造、布置情况基本相同，画一个平面图即可多层建筑的平面图底层平面图标准层平面图顶层平面图屋顶平面图屋顶平面图是从建筑物上方向下所做的平面投影，主要是表明建筑物屋顶上的布置情况和屋顶排水方式。平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示未剖切到的可见轮廓线，如窗台、台阶、明沟、花台、梯段、门的开启符号、尺寸起止符号等用中粗线表示门的开启线、图例钱、尺寸线、尺寸界线、标高符号、轴线圆圈等用细实线表示建筑平面图的图线建筑平面图的图线建筑平面图建筑平面图33003000300095402405460576024030602401201050105012007501500750120090090012016501650120120120012005002500900M-1M-22341平面图1:100426010501200900120090090012009001201050120300176015001000240450240北120240CAABCC-1C-1C-1C-1C-1C-1+0.0004500120057005940594011断面轮廓为粗实线门线为中粗线断面后的可见轮廓为细实线建筑平面图建筑平面图常用的比例是1：50、1：100或1：200。建筑平面图的比例其中1：100使用最多其它规定比例为1：100～1：200的平面图，可画简化的材料图例：砌体墙涂红、钢筋，混凝土涂黑等1A定位轴线定位轴线定位轴线定位轴线指建筑物主要墙、柱等承重构件加上编号的轴线。定位轴线用细点划线表示，轴线编号圆为细线，直径为8mm（详图上为10mm）。平面图上水平方向的编号用阿拉伯数字，从左向右依次编写；垂直方向的编号用大写拉丁字母（I、O、Z除外)自下而上顺次编写。附加轴线的编号用分数表示，分母为前一轴线的编号，分子为附加轴线的编号，用阿拉伯数字顺序编写。24表示4号轴线以后附加的第二根轴线表示A号轴线以后附加的第一根轴线立面与剖面图上注法标高符号标高符号标高符号标高符号以标高符号表示建筑物某一部位的高度。标高符号为等腰直角三角形，三角形高3mm，以细实线绘制。标高数值以米为单位，一般注至小数点后三位数（总平面图中为二位数）。标高符号应整齐有序、对齐画出。绝对标高青岛某处黄海海平面定为标高零点，总平面图中的室外地面标高即为绝对标高；相对标高以底层室内主要地坪标高定为相对标高的零点。3.00049.503.000+0.000-0.020右边标注时平面图上注法总平面图上室外标高注法3.0006.0009.000多层标注时3.000-0.020左边标注时+0.000零点标高注写成+0.000，负数标高数字前加注“-”，正数标高数字前不写“+”。尺寸内部尺寸外部尺寸说明房间的净空大小和室内的门窗洞、孔洞、墙厚和固定设备（如厕所、盥洗室等）的大小位置。为了便于施工读图，平面图下方及左侧应注写三道尺寸，如有不同时，其它方向也应标注。第一道尺寸：表示建筑物外墙门窗洞口等各细部位置的大小及定位尺寸第二道尺寸：表示定位轴线之间的尺寸。相邻横向定位轴线之间的尺寸称为开间，相邻纵向定位轴线之间的尺寸称为进深。第三道尺寸：表示建筑物外墙轮廓的总尺寸，从一端外墙边到另一端外墙边的总长和总宽三道尺寸尺寸尺寸索引符号和详图符号索引符号和详图符号表示方法备注名称详图的编号详图所在的图纸编号详图在本页图纸内详图的编号详图所在的图纸编号标准图集的编号详图的编号圆圈和引出线均用细实线绘制，圆圈直径为10mm,引出线应对准索引符号的圆心。索引符号25J103535圆圈直径为14mm的粗实线详图符号(详图在被索引的图纸内)详图的编号详图的编号被索引的详图所在图纸编号554详图符号和索引符号图例由于建筑平面图一般采用较小的比例，所以门窗等建筑配件用规定的图例表示。（1）门：代号为M。同一类型的门编号应相同，如M-1、M1。门线用90°或45°的中实线表示门的开启方向。（2）窗的代号...
