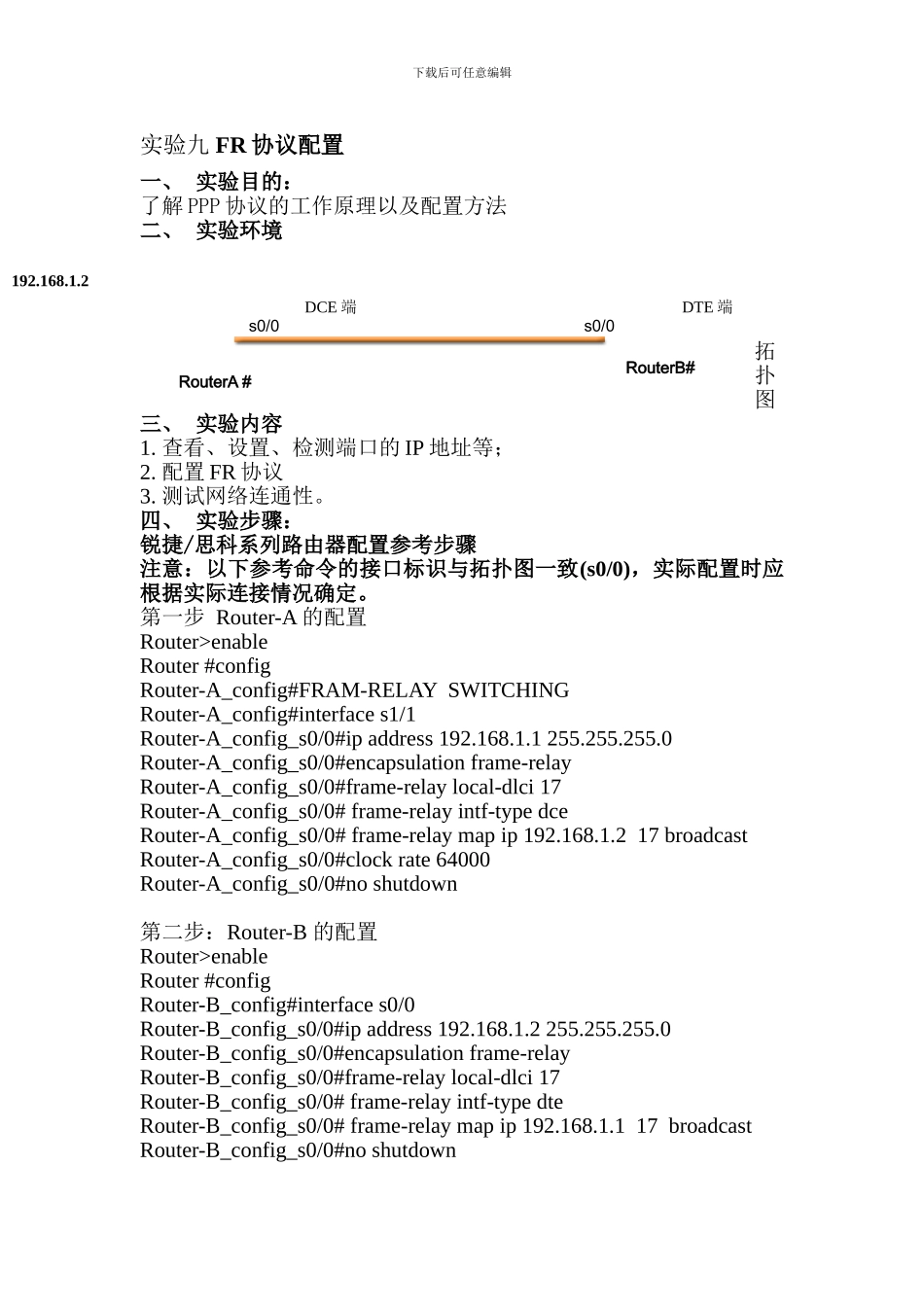

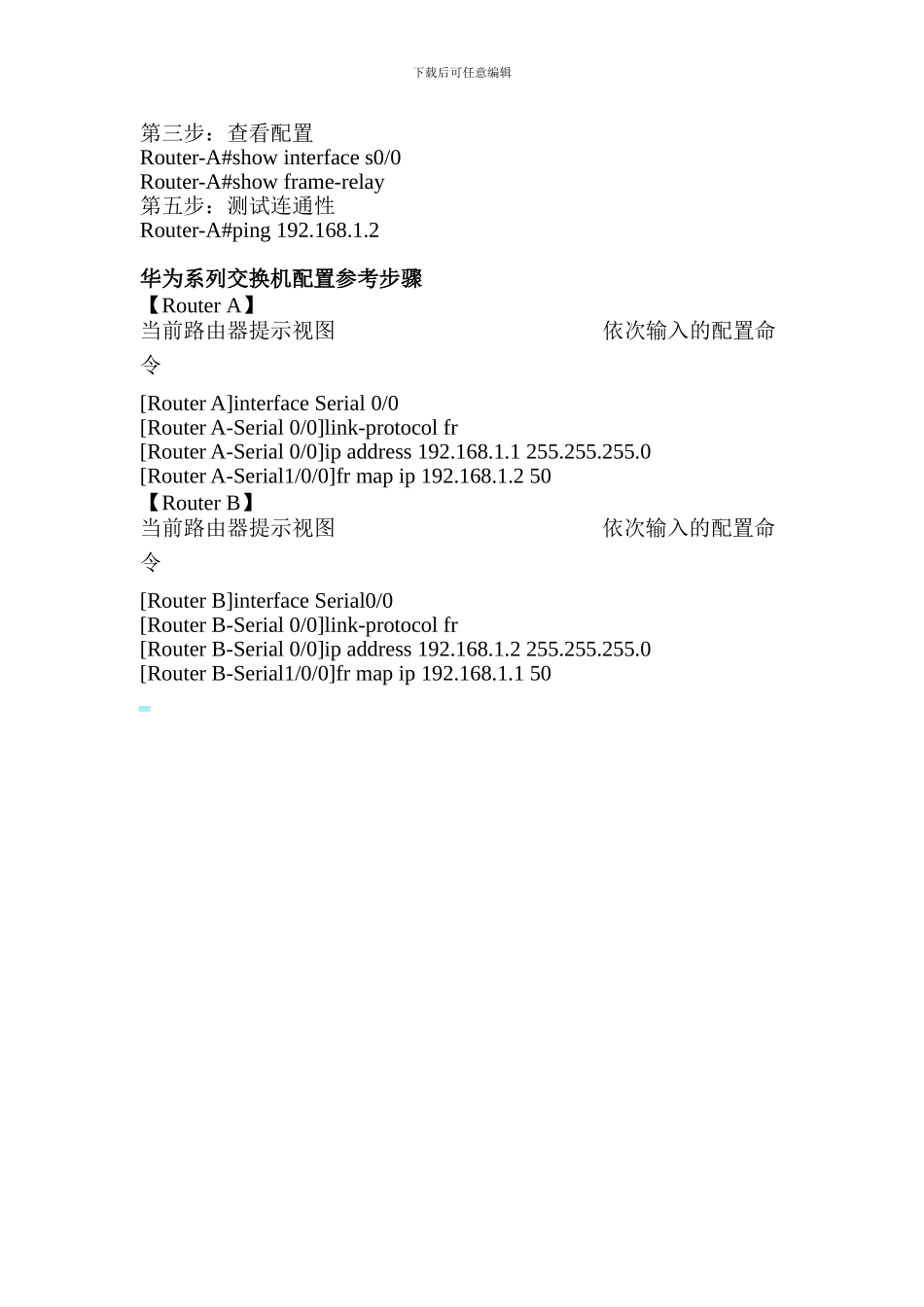

下载后可任意编辑实验九 FR 协议配置一、 实验目的：了解 PPP 协议的工作原理以及配置方法二、 实验环境拓扑图三、 实验内容1. 查看、设置、检测端口的 IP 地址等；2. 配置 FR 协议3. 测试网络连通性。四、 实验步骤：锐捷/思科系列路由器配置参考步骤注意：以下参考命令的接口标识与拓扑图一致(s0/0)，实际配置时应根据实际连接情况确定。第一步 Router-A 的配置 Router>enable Router #config Router-A_config#FRAM-RELAY SWITCHING Router-A_config#interface s1/1 Router-A_config_s0/0#ip address 192.168.1.1 255.255.255.0 Router-A_config_s0/0#encapsulation frame-relay Router-A_config_s0/0#frame-relay local-dlci 17 Router-A_config_s0/0# frame-relay intf-type dce Router-A_config_s0/0# frame-relay map ip 192.168.1.2 17 broadcast Router-A_config_s0/0#clock rate 64000 Router-A_config_s0/0#no shutdown 第二步：Router-B 的配置 Router>enable Router #config Router-B_config#interface s0/0 Router-B_config_s0/0#ip address 192.168.1.2 255.255.255.0 Router-B_config_s0/0#encapsulation frame-relay Router-B_config_s0/0#frame-relay local-dlci 17 Router-B_config_s0/0# frame-relay intf-type dte Router-B_config_s0/0# frame-relay map ip 192.168.1.1 17 broadcast Router-B_config_s0/0#no shutdown DTE 端192.168.1.1192.168.1.2RouterA #RouterB#s0/0s0/0DCE 端下载后可任意编辑第三步：查看配置 Router-A#show interface s0/0 Router-A#show frame-relay 第五步：测试连通性 Router-A#ping 192.168.1.2 华为系列交换机配置参考步骤【Router A】当前路由器提示视图依次输入的配置命令[Router A]interface Serial 0/0[Router A-Serial 0/0]link-protocol fr [Router A-Serial 0/0]ip address 192.168.1.1 255.255.255.0[Router A-Serial1/0/0]fr map ip 192.168.1.2 50 【Router B】当前路由器提示视图依次输入的配置命令[Router B]interface Serial0/0 [Router B-Serial 0/0]link-protocol fr [Router B-Serial 0/0]ip address 192.168.1.2 255.255.255.0 [Router B-Serial1/0/0]fr map ip 192.168.1.1 50
