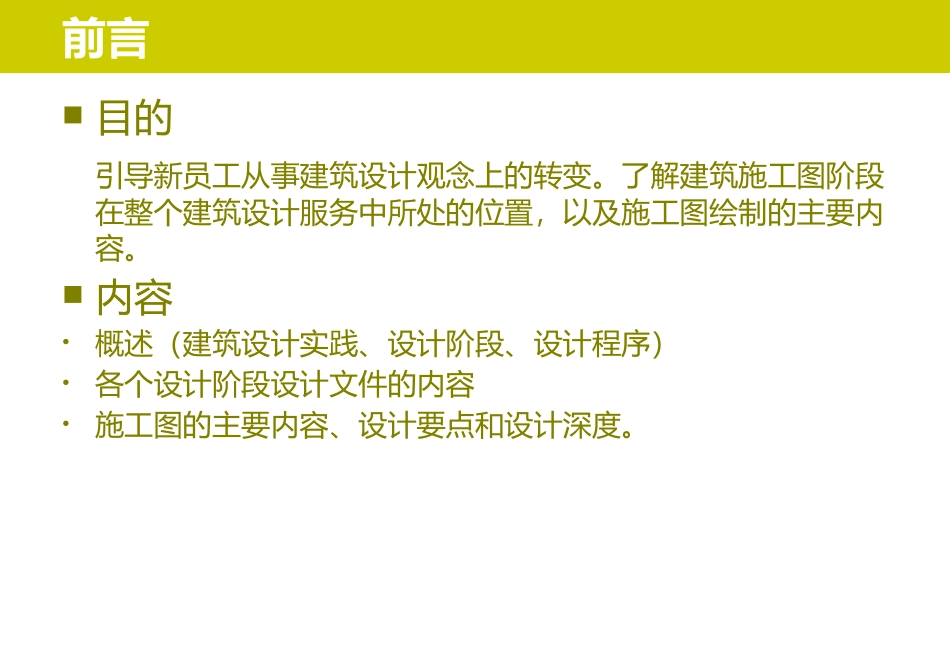

TRAIN分享.总结.提升Share.Summary.Upgrade建筑施工图设计前言目的引导新员工从事建筑设计观念上的转变。了解建筑施工图阶段在整个建筑设计服务中所处的位置，以及施工图绘制的主要内容。内容•概述（建筑设计实践、设计阶段、设计程序）•各个设计阶段设计文件的内容•施工图的主要内容、设计要点和设计深度。概述建筑设计实践掌握建筑业的运作过程和建筑师如何在这一复杂过程中向社会提供建筑设计服务；目的是要找出建筑师向社会提供服务的最佳途径和建筑业如何更好地为经济发展服务。设计阶段建筑设计服务的过程分为若干个阶段，其中施工图阶段的工作量占全部设计服务的将近一半，是建筑师充分施展知识和技能之处，同时也是承担风险和责任之处。设计程序建筑活动应该是按照设计程序进行的，这样可以提高设计人员的工作效率和设计质量。建筑设计实践建筑设计实践包括多方面的内容，如建筑业的标准化、建筑师制度、建筑师的服务、建筑设计合同、建筑法规、建筑师的工作组织、建筑设计方法等等。所有这些都是要描绘出建筑师在建筑过程中充当什么样的角色？建筑师的责任和义务是什么？同时也就明确了一个合格建筑师所应具有的素质。建筑师在向社会提供建筑设计服务的过程中所应承担的责任：政府法律、合同义务、职业标准。建筑师的职业标准：就是在同样的时间、地点和情况下，其他建筑师所会尽到的职责，所谓约定俗成。另一个含义是说，建筑师一旦达到这个标准，表明他已经尽到了他所应尽的义务。即使没有达到最理想的结果，也不表明建筑师有任何过失。建筑设计实践建筑师的失职：施工图和详细说明不完整，达不到建筑施工要求。建筑师有意违反与业主达成的合同要求。建筑师的设计没有达到建筑规范等法律要求。建筑师违约造成业主损失。建筑师在合同期限内没有完成施工图和详细说明。建筑师的设计没有达到合理公认的标准。建筑设计的任务和范围：应明确地规定出建筑设计的任务和范围，制定完整的标准和规范，增加建筑设计服务的科学性，规范建筑师的工作程序，使建筑师工作的重点放到提供建筑设计服务上，而不仅仅是画图。设计阶段（设计程序）民用建筑工程一般分为方案设计、初步设计和施工图设计三个阶段，后期配合施工和参加验收、工程总结。方案设计方案设计的文件，应满足编制初步设计文件的需要。设计说明书，包括各专业设计说明及投资估算等内容总平面图及建筑设计图纸设计委托或设计合同规定的透视图，鸟瞰图及模型等。设计阶段（设计程序）初步设计文件初步设计的文件，应满足编制施工图设计文件的需要。设计说明书，包括各设计说明总说明和各专业设计说明有关专业的设计图纸工程概算书。设计阶段（设计程序）施工图设计文件施工图设计是最后设计阶段，施工图是施工的依据，预算。各专业都要分别绘制施工图，并写出施工说明书，并编写目录，配套齐全，晒成一套完整的施工蓝图。设计阶段（设计程序）配合施工和参加验收1、图纸会审、技术交底；2、设计变更和设计洽商3、设计技术咨询；4、参加隐蔽工程和阶段验收；5、工程竣工验收。工程总结参与工程竣工后的总结工作施工图设计程序编制设计计划设计输入设计事先指导设计过程控制设计评审及验证图纸会审设计输出设计交底设计变更设计确认文件、记录管理各阶段设计文件的要求和深度设计文件编制必须遵守的要求1、贯彻执行国家有关工程建设的政策和法令。2、符合国家现行建筑工程建设标准。3、符合国家现行设计规范和制图标准。4、遵守设计工作程序。5、设计文件内容完整，深度符合要求，文字、图纸准确、清晰，保证设计质量。建设部颁布的《建筑工程设计文件编制深度规定2008年版》各阶段设计文件的要求和深度初步设计一、设计要求1、由设计说明书、设计图纸、主要设备、材料表、工程概算组成。2、各专业对方案或重大技术问题的解决方案进行综合技术经济分析。3、论证技术选用可靠、经济合理，符合审定的设计方案。二、设计深度1、设计方案的选择和确定。2、确定土地征用范围。3、进行主要设备、材料定货。4、提供项目投资控制的依据。5、...
