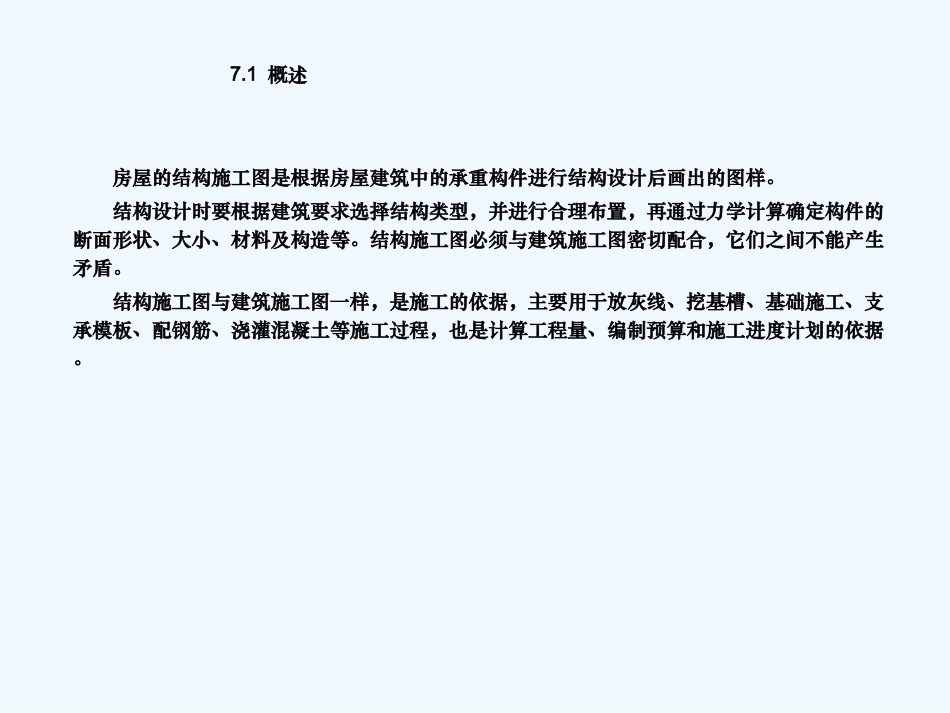

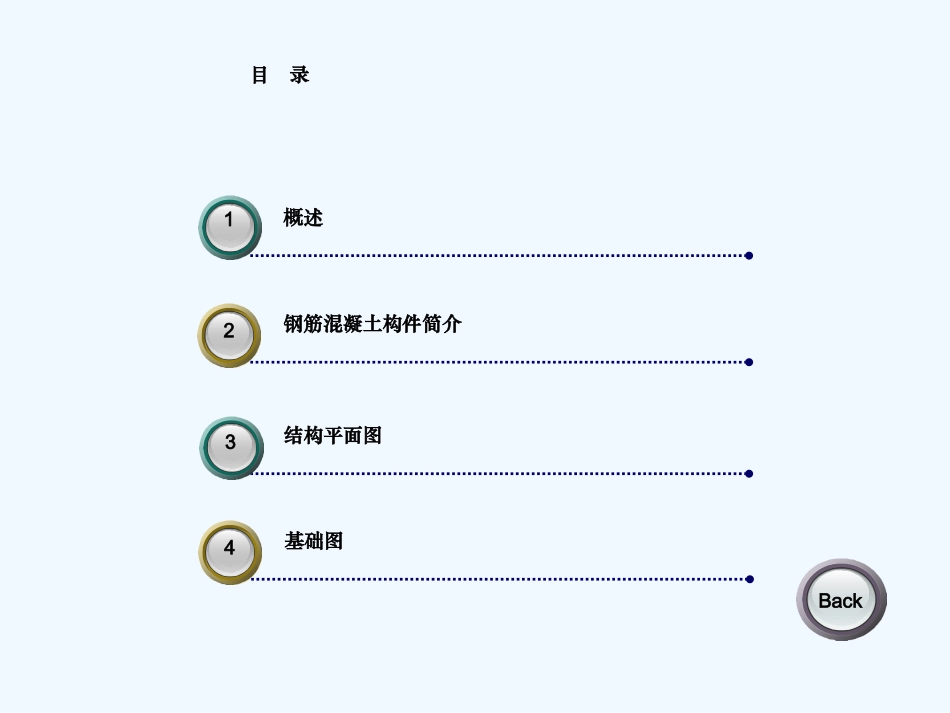

建筑识图与AutoCAD结构施工图目录概述1钢筋混凝土构件简介2结构平面图33基础图4Back7.1概述房屋的结构施工图是根据房屋建筑中的承重构件进行结构设计后画出的图样。结构设计时要根据建筑要求选择结构类型，并进行合理布置，再通过力学计算确定构件的断面形状、大小、材料及构造等。结构施工图必须与建筑施工图密切配合，它们之间不能产生矛盾。结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也是计算工程量、编制预算和施工进度计划的依据。常见的房屋结构按承重构件的材料可分为：（1）混合结构――墙用砖砌筑，梁、楼板和屋面都是钢筋混凝土构件。（2）钢筋混凝土结构――基础、柱、梁、楼板和屋面都是钢筋混凝土构件。（3）砖木结构――墙用砖砌筑，梁、楼板和屋架都用木料制成。7.1概述7.1.1房屋结构的分类（4）钢结构――承重构件全部为钢材。（5）木结构――承重构件全部为木料。在房屋建筑结构中，结构的作用是承受重力和传递荷载，一般情况下，外力作用在楼板上，由楼板将荷载传递给墙或梁，由梁传给柱或墙，再由柱或墙传递给基础，最后由基础传递给地基，如图7.1所示。7.1概述7.1概述图7.1荷载的传递过程Back根据建筑各方面的要求，进行结构造型和构件布置，再通过力学计算，决定房屋各承重构件(如图7.2)的材料、形状、大小以及内部构造等，并将设计结果绘成图样，以指导施工，这种图样称为结构施工图，简称“结施”。结构施工图通常包括结构设计总说明（对于较小的房屋一般不必单独编写）、基础平面图及基础详图、楼层结构平面图、屋面结构平面图以及结构构件（例如梁、板、柱、楼梯、屋架等）详图。7.1概述7.1.2结构施工图的内容（1）结构设计说明包括抗震设计与防火要求，地基与基础，地下室，钢筋混凝土各种构件，砖砌体，后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等。很多设计单位已将上述内容一一详列在一张“结构说明”图纸上，供设计者选用。（2）结构平面图①基础平面图，工业建筑还包括设备基础布置图。②楼层结构平面布置图，工业建筑还包括柱网、吊车梁、柱间支撑、连系梁布置等。7.1概述（3）屋面结构平面图包括屋面板、天沟板、屋架、天窗架及支撑布置等。（4）构件详图①梁、板、柱及基础结构详图；②楼梯结构详图；③屋架结构详图。（5）其他详图如支撑详图等。结构施工图中常用的构件代号见表7.1（详见P96）。7.1概述7.1概述图7.2钢筋混凝土结构示意图Back7.2钢筋混凝土构件简介钢筋混凝土构件由钢筋和混凝土两种材料组合而成。混凝土由水、水泥、黄砂、石子按一定比例拌和硬化而成。混凝土抗压强度高，混凝土的强度等级分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80十六个等级，数字越大，表示混凝土抗压强度越高。7.2.1混凝土强度等级和钢筋混凝土构件的组成混凝土的抗拉强度比抗压强度低得多，一般仅为抗压强度的1／10～1／20，而钢筋不但具有良好的抗拉强度，而且与混凝土有良好的粘合力，其热膨胀系数与混凝土相近，因此，两者常结合组成钢筋混凝土构件。图7.3所示的两端支承在砖墙上的钢筋混凝土的简支梁，将所需的纵向钢筋均匀地放置在梁的底部与混凝土浇筑在一起，梁在均布荷载的作用下产生弯曲变形。钢筋混凝土构件有现浇和预制两种。现浇指在建筑工地现场浇制，预制指在预制品工厂先浇制好，然后运到工地进行吊装，有的预制构件也可在工地上预制，然后吊装。7.2钢筋混凝土构件简介7.2钢筋混凝土构件简介图7.3钢筋混凝土梁受力示意图Back1.钢筋按其所起的作用分类如图7.4所示，配置在钢筋混凝土构件中的钢筋，按其所起的作用可分为以下几类：（1）受力筋承受拉力或压力的钢筋，在梁、板、柱等各种钢筋混凝土构件中都有配置。7.2钢筋混凝土构件简介7.2.2钢筋的分类与作用（2）架立筋一般只在梁中使用，与受力筋、箍筋一起形成钢筋骨架，用以固定箍筋位置。（3）箍筋一般多用于梁和柱内，用以固定受力筋位置，并承受部分斜拉应力。（4）分布筋一般用于...
