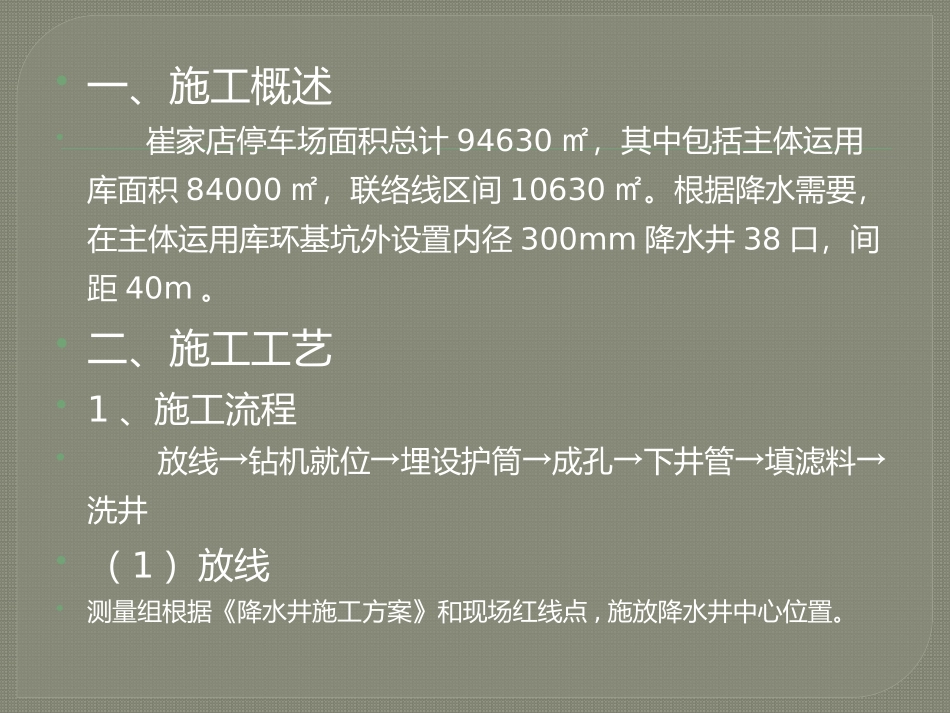

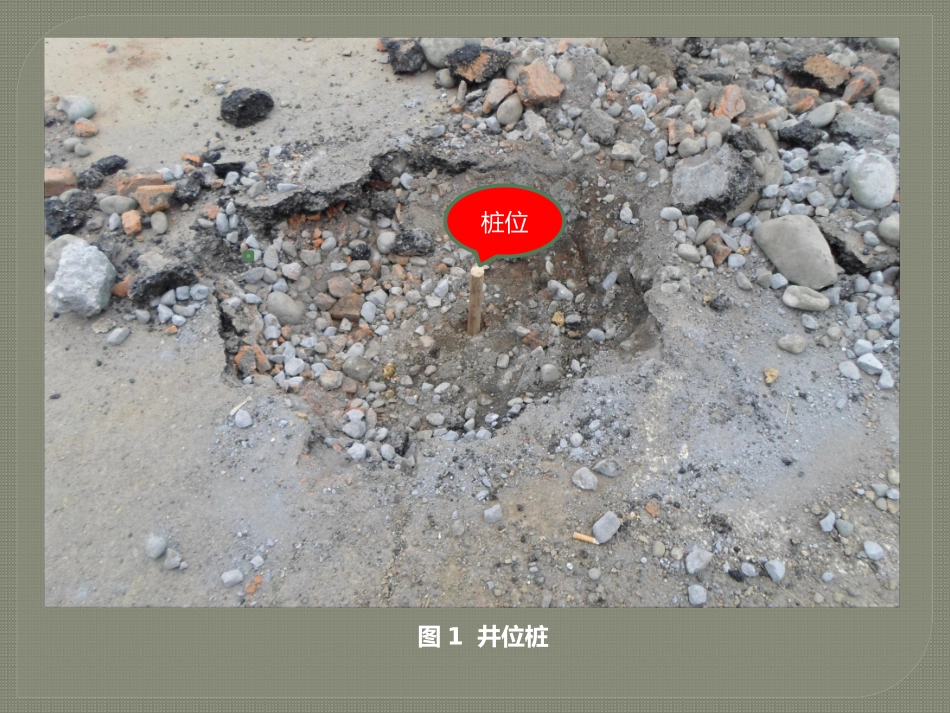

降水井施工工艺成都地铁7号线崔家店停车场一、施工概述崔家店停车场面积总计94630㎡，其中包括主体运用库面积84000㎡，联络线区间10630㎡。根据降水需要，在主体运用库环基坑外设置内径300mm降水井38口，间距40m。二、施工工艺1、施工流程放线→钻机就位→埋设护筒→成孔→下井管→填滤料→洗井（1）放线测量组根据《降水井施工方案》和现场红线点,施放降水井中心位置。图1井位桩桩位（2）钻机就位根据测量组放出井位，钻机移机至孔位，确认无误后方可施工。钻孔桩施工允许偏差为：纵向±20mm；横向0～±50mm。图2钻机就位桩位图3钻机对准孔位（3）埋设护筒采用人工配合机械的方式，按设计要求进行护筒埋设。护筒采用8~10mm厚钢护筒，护筒直径为70cm，护筒埋深2～4m，护筒需高出地面至少0.3m，护筒外围用粘土回填夯实。图4开始安装护筒图5护筒安装到位护筒高于地面20-30cm（4）成孔采用鑫洋CZ-3Y225m-6-37kw冲击式钻机冲击钻进,因本场地质主为膨胀土，故在钻孔过程中采用清水稀释孔内膨胀土护壁,注意泥浆的粘度，以确保不塌孔。成孔时应注意垂直度和孔径,以及泥浆用量,终孔前用皮尺仔细测量孔深。图6钻孔图7清水稀释泥浆护壁图8将孔中多余泥浆捞出图9泥浆排入泥浆池泥浆池（5）下井管全孔井管采用内径300mm、外径360mm的无砂混凝土管，并在管两端预埋铁圈。设计井深为22.5m，每口井采用6根实管及3根滤管。井管采用焊接连接。下管应首先下一节实管作为沉淀管，然后下3根滤管，最后下5根实管。因本场地质主要为膨胀土不是砂土，滤管外可不裹滤网。图10井管（6根实管、3根滤管）滤管实管图11量测井管内径Φ300图12下井管井管采用焊接连接（6）填滤料滤料应洁净，其规格为含水层筛分粒径的5-10倍。投放时应符合下列规定①、滤料投放应清孔稀释泥浆；②、滤料应料沿井壁四周均匀填入，投放量不得小于计算量的95%；图13填滤料（7）洗井采用钻机自带清洗孔内泥浆,洗至水清。图15开始洗井图16洗井完成水清三、成井技术质量标准检查表降水施工时必须达到以下要求：（1）井口高度：井口应高于地表以上0.30~0.50m，以防止地表污水渗入井内。（2）成孔偏差：井孔的平面误差≤1.0m，井深（孔深）偏差≤±50cm；井孔应圆正；（3）井管偏差：井身应圆正，上口保持水平，井井管安装倾斜度不能超过1度；井管截面尺寸偏差≤±2mm，井管长度偏差≤±20cm。（4）出水含砂量：抽水稳定后，出水含砂量不得超过10万分之一(体积比)。
