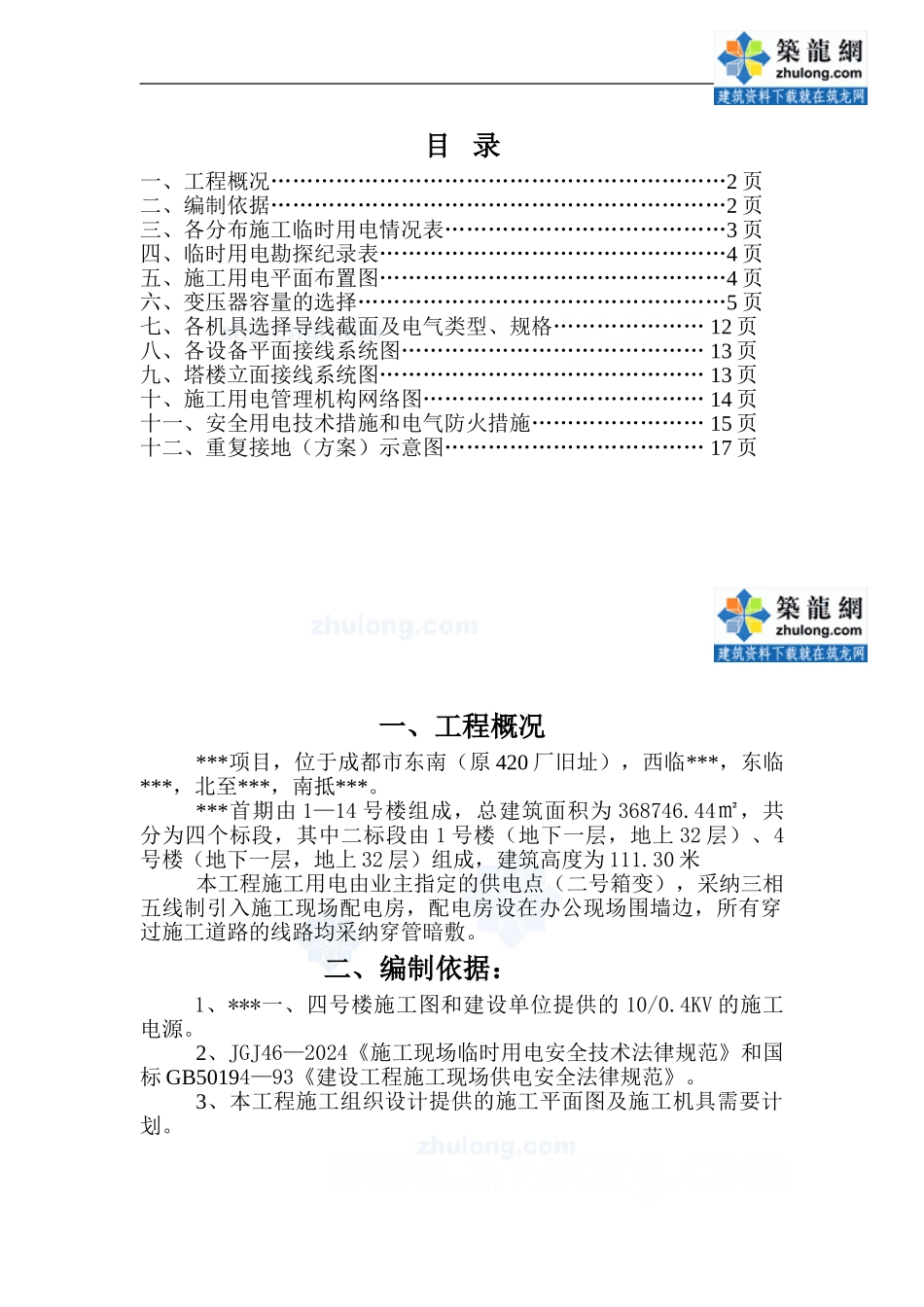

目 录一、工程概况………………………………………………………2 页二、编制依据………………………………………………………2 页三、各分布施工临时用电情况表…………………………………3 页四、临时用电勘探纪录表…………………………………………4 页五、施工用电平面布置图…………………………………………4 页六、变压器容量的选择……………………………………………5 页七、各机具选择导线截面及电气类型、规格………………… 12 页八、各设备平面接线系统图…………………………………… 13 页九、塔楼立面接线系统图……………………………………… 13 页十、施工用电管理机构网络图………………………………… 14 页十一、安全用电技术措施和电气防火措施…………………… 15 页十二、重复接地（方案）示意图……………………………… 17 页一、工程概况***项目，位于成都市东南（原 420 厂旧址），西临***，东临***，北至***，南抵***。***首期由 1—14 号楼组成，总建筑面积为 368746.44㎡，共分为四个标段，其中二标段由 1 号楼（地下一层，地上 32 层）、4号楼（地下一层，地上 32 层）组成，建筑高度为 111.30 米本工程施工用电由业主指定的供电点（二号箱变），采纳三相五线制引入施工现场配电房，配电房设在办公现场围墙边，所有穿过施工道路的线路均采纳穿管暗敷。二、编制依据：1、***一、四号楼施工图和建设单位提供的 10/0.4KV 的施工电源。2、JGJ46—2024《施工现场临时用电安全技术法律规范》和国标 GB50194—93《建设工程施工现场供电安全法律规范》。3、本工程施工组织设计提供的施工平面图及施工机具需要计划。下载后可任意编辑三、各部分施工临时用电情况表工程分布施工项目用电设备名称厂型规格台数单台功率(KW)合计功率(KW)基础与地基工程施工抽（潜）水泵夯土机主体与装修高扬程加压水泵118.518.5高压清洗机GZ—38010.70.7混凝土输送泵2110220施工电梯成都 SC200/200TD266132塔式起重机天成 5012226.553混凝土搅拌机JZ35027.515找平机成都旌龙12.22.2插入式振动器成都51.15.5台式圆锯（木工房）25.511手持电动工具50.718.5钢筋加工钢筋弯曲机德阳建工 GW404312钢筋切断机华西 GQ—4032.26.6电控卷扬机郑州凯宏17.57.5闪光对焊机成都永生 UNI—1001100KVA100KVA竖向电渣压力焊成都永生 BXI—500230KVA60KVA沟通电焊机成都永生 BXI—315411KVA44KVA施工、办工区用电照明...
