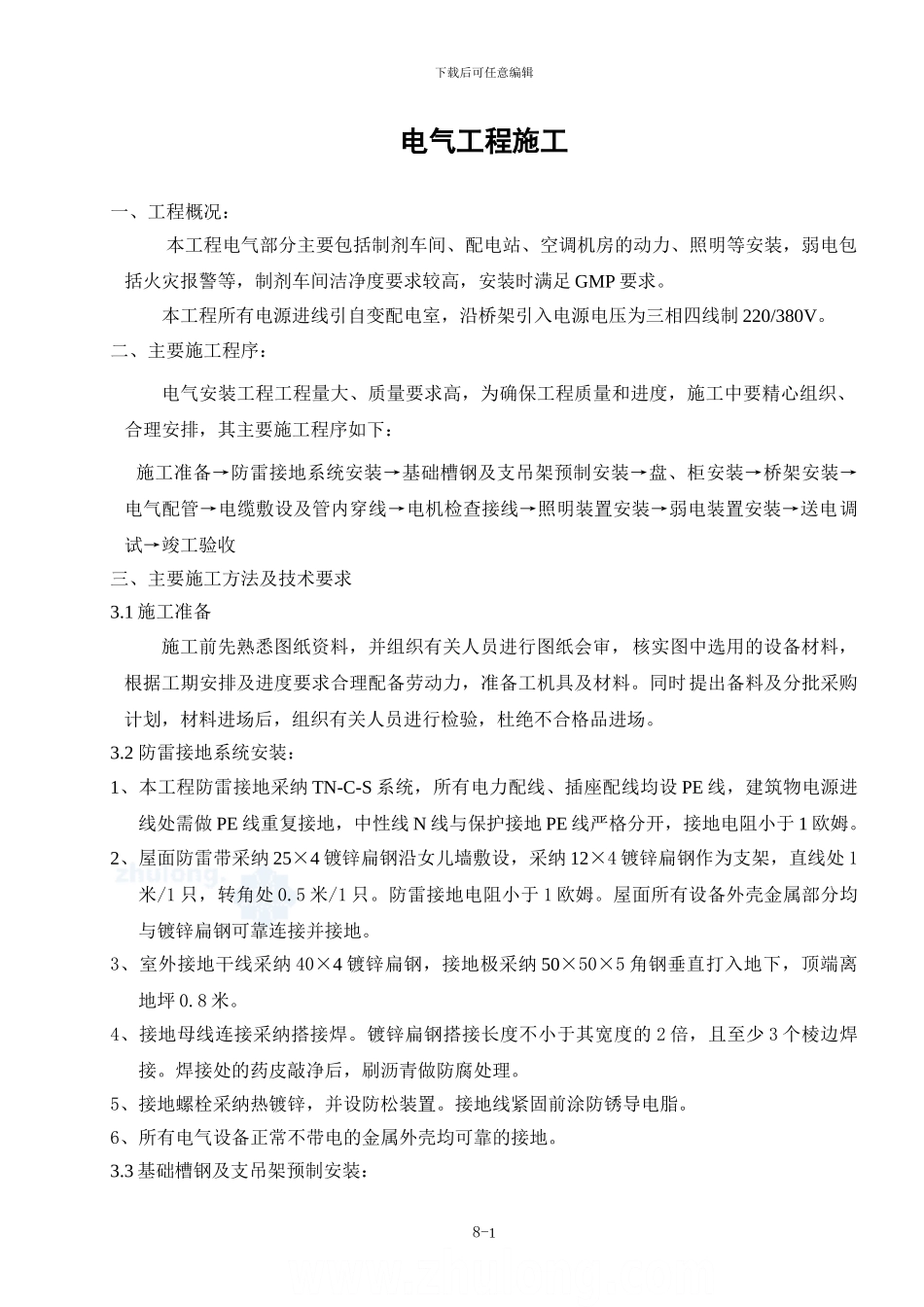

下载后可任意编辑电气工程施工一、工程概况：本工程电气部分主要包括制剂车间、配电站、空调机房的动力、照明等安装，弱电包括火灾报警等，制剂车间洁净度要求较高，安装时满足 GMP 要求
本工程所有电源进线引自变配电室，沿桥架引入电源电压为三相四线制 220/380V
二、主要施工程序：电气安装工程工程量大、质量要求高，为确保工程质量和进度，施工中要精心组织、合理安排，其主要施工程序如下： 施工准备→防雷接地系统安装→基础槽钢及支吊架预制安装→盘、柜安装→桥架安装→电气配管→电缆敷设及管内穿线→电机检查接线→照明装置安装→弱电装置安装→送电调试→竣工验收三、主要施工方法及技术要求3
1 施工准备施工前先熟悉图纸资料，并组织有关人员进行图纸会审，核实图中选用的设备材料，根据工期安排及进度要求合理配备劳动力，准备工机具及材料
同时提出备料及分批采购计划，材料进场后，组织有关人员进行检验，杜绝不合格品进场
2 防雷接地系统安装：1、本工程防雷接地采纳 TN-C-S 系统，所有电力配线、插座配线均设 PE 线，建筑物电源进线处需做 PE 线重复接地，中性线 N 线与保护接地 PE 线严格分开，接地电阻小于 1 欧姆
2、屋面防雷带采纳 25×4 镀锌扁钢沿女儿墙敷设，采纳 12×4 镀锌扁钢作为支架，直线处 1米/1 只，转角处 0
5 米/1 只
防雷接地电阻小于 1 欧姆
屋面所有设备外壳金属部分均与镀锌扁钢可靠连接并接地
3、室外接地干线采纳 40×4 镀锌扁钢，接地极采纳 50×50×5 角钢垂直打入地下，顶端离地坪 0
4、接地母线连接采纳搭接焊
镀锌扁钢搭接长度不小于其宽度的 2 倍，且至少 3 个棱边焊接
焊接处的药皮敲净后，刷沥青做防腐处理
5、接地螺栓采纳热镀锌，并设防松装置
接地线紧固前涂防锈导电脂
6、所有电气设备正常不带电的金属外壳均可靠的接地
