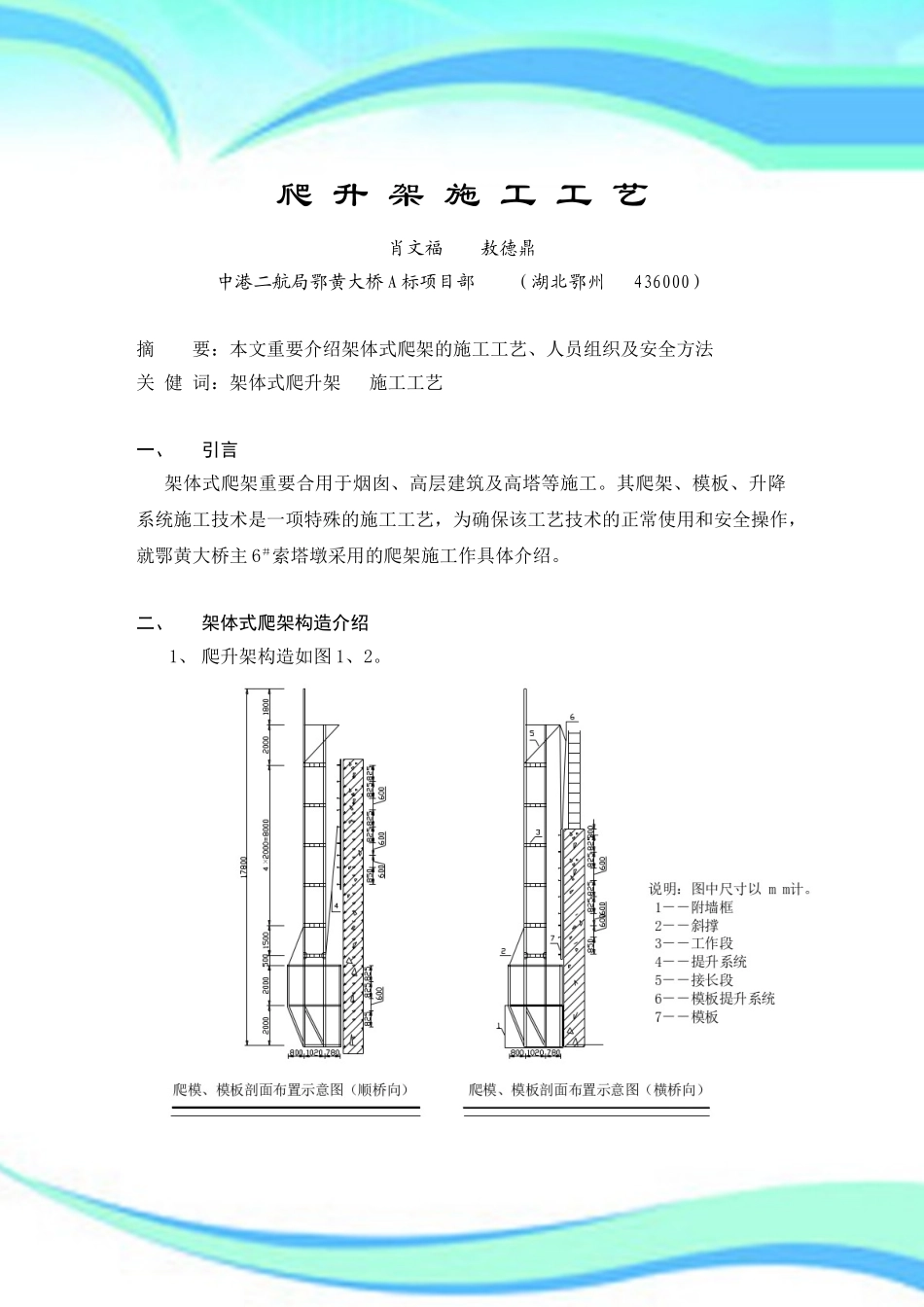

爬架操作工艺———————————————————————————————— 作者:———————————————————————————————— 日期:爬 升 架 施 工 工 艺肖文福 敖德鼎中港二航局鄂黄大桥 A 标项目部 (湖北鄂州 436000)摘 要:本文重要介绍架体式爬架的施工工艺、人员组织及安全方法关 健 词:架体式爬升架 施工工艺一、引言架体式爬架重要合用于烟囱、高层建筑及高塔等施工。其爬架、模板、升降系统施工技术是一项特殊的施工工艺,为确保该工艺技术的正常使用和安全操作,就鄂黄大桥主 6#索塔墩采用的爬架施工作具体介绍。二、架体式爬架构造介绍1、 爬升架构造如图 1、2。2、架体系统:由附墙框、工作段、加劲连接斜撑系统构成。3、固定系统:采用“H”型锥形螺母模板固定技术,使爬架固定无需另行埋置螺栓和配件,且固定螺栓系统大部分可重复周转使用。4、动力系统:采用 10t 手动倒链葫芦或电动链式葫芦。5、承力挑架配制有:抗倾、自锁机构。6、模板系统:采用大块钢模,其肋和围檩焊接牢固,不仅能承受侧压力,并且还能支撑吊装不变形,其焊接应满足设计规定。7、附件① 保险钢丝绳,每组提高架配制 2 根,直径 18.5mm,长 4~5m,两端加工成环套。② 配用 10t 的保险手拉葫芦,根据工程状况配备。③ 拉结导轮防倾机构,每组升降架体的两端侧各布置两组,爬架开口端与模板之间要装移开工具式拉结导轮,其可周转应用。④ 顶、推脚轮,安装在附着支撑框位置。⑤ 固定螺栓和“H”螺母采用 45#钢加工。三、爬架的工艺原理和工艺流程1、工艺原理:爬架升降系统由爬架、模板或已浇注墙体、提高动力三大部分构成,其工艺原理为:架体和模板以砼墙体作为固定支承体。架体与模板之间运用提高动力,互为支承互相交替上升。2、工艺流程(1)、 爬架主体构造爬升施工工艺流程架体提高 → 架体固定、安装临时拉杆、安全验收 → 绑扎钢筋 →模板提高就位 → 校正、监理验收 → 浇注砼 → 架体提高。①、 架体组装前的准备工作 a、架体各分段构件在工厂加工试拼,技术、质检、安全等部门按设计规定对焊缝、外形尺寸、配件等逐个进行检查验收,同时出厂前应提供产品质量确保书。 b、模板:按大模板制作规定进行验收,同时复核螺栓孔位置与否精确,吊点与否符合规定。特别检查吊环制作焊接与否符合规定。 c 、检查提高设备,节点板拼接螺栓等配件与否配齐,砼墙体上的...
