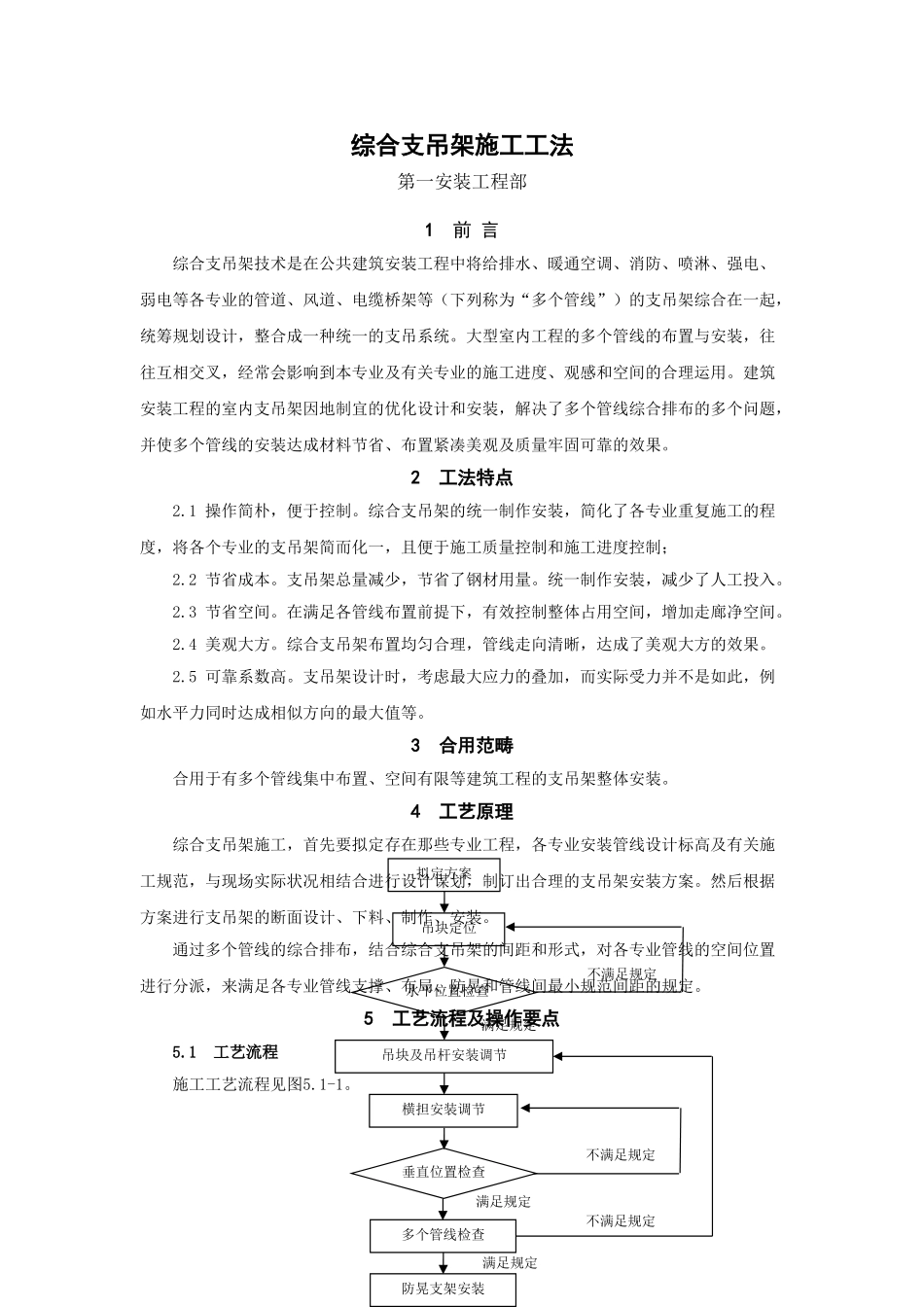

综合支吊架施工工法第一安装工程部1 前 言综合支吊架技术是在公共建筑安装工程中将给排水、暖通空调、消防、喷淋、强电、弱电等各专业的管道、风道、电缆桥架等（下列称为“多个管线”）的支吊架综合在一起，统筹规划设计，整合成一种统一的支吊系统。大型室内工程的多个管线的布置与安装，往往互相交叉，经常会影响到本专业及有关专业的施工进度、观感和空间的合理运用。建筑安装工程的室内支吊架因地制宜的优化设计和安装，解决了多个管线综合排布的多个问题，并使多个管线的安装达成材料节省、布置紧凑美观及质量牢固可靠的效果。2 工法特点2.1 操作简朴，便于控制。综合支吊架的统一制作安装，简化了各专业重复施工的程度，将各个专业的支吊架简而化一，且便于施工质量控制和施工进度控制；2.2 节省成本。支吊架总量减少，节省了钢材用量。统一制作安装，减少了人工投入。2.3 节省空间。在满足各管线布置前提下，有效控制整体占用空间，增加走廊净空间。2.4 美观大方。综合支吊架布置均匀合理，管线走向清晰，达成了美观大方的效果。2.5 可靠系数高。支吊架设计时，考虑最大应力的叠加，而实际受力并不是如此，例如水平力同时达成相似方向的最大值等。3 合用范畴合用于有多个管线集中布置、空间有限等建筑工程的支吊架整体安装。4 工艺原理综合支吊架施工，首先要拟定存在那些专业工程，各专业安装管线设计标高及有关施工规范，与现场实际状况相结合进行设计谋划，制订出合理的支吊架安装方案。然后根据方案进行支吊架的断面设计、下料、制作、安装。通过多个管线的综合排布，结合综合支吊架的间距和形式，对各专业管线的空间位置进行分派，来满足各专业管线支撑、布局、防晃和管线间最小规范间距的规定。5 工艺流程及操作要点5.1 工艺流程施工工艺流程见图5.1-1。不满足规定满足规定水平位置检查垂直位置检查吊块定位吊块及吊杆安装调节拟定方案横担安装调节多个管线检查满足规定不满足规定防晃支架安装满足规定不满足规定图5.1-1 施工工艺流程图5.2 操作要点5.2.1 设计要点1 管架计算间距管架计算间距可定为1.5m，3.0m，6.0m三种。2 荷载拟定设备、风道自重参考设备出厂合格证及检测报告具体数据；设备按动载承重计算，风道按风道自重计算，电缆桥架按承载电缆重量及桥架自重之累计算，各类管道重量按保温管与不保温管两种状况计算。3 设计办法1) 管架计算管重局限性10kg的按10kg计算，超出10kg的按10kg进位化整，如23.7...
