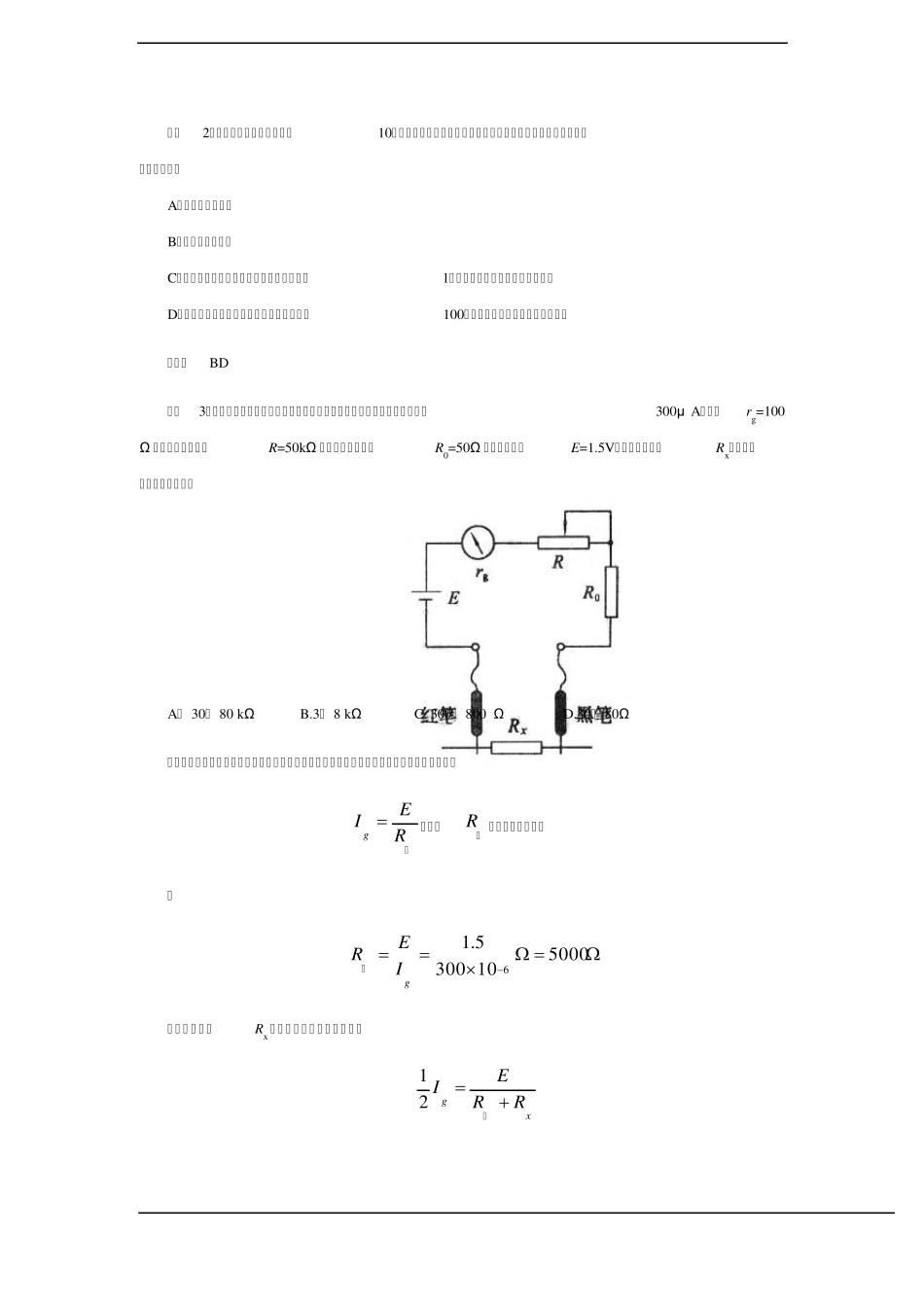

多用电表 1 .多用电表的原理 如图是简化的多用电表电路图。它由表头G、直流电流测量电路、直流电压测量电路、电阻测量电路以及转换开关S等部分组成。图中1、 2 为电流测量端，3、 4 为电阻测量端，5、 6 为电压测量端。测量时，黑表笔插入“－ ”插孔，红表笔插入“＋ ”插孔，并通过转换开关接入与待测量相应的测量端。使用时，电路只有一部分起作用。 （ 1）测直流电流和直流电压原理 与第四节分流和分压原理相同，注意读数时要读取跟选择开关挡位相对应的刻度值。 （ 2）多用电表电阻挡“欧姆挡”原理 欧姆表是根据闭合电路欧姆定律制作的，可直接读出电阻之值.欧姆表的结构如图所示，其中G 为灵敏电流表，满偏电流Ig，线圈电阻Rg，电源电动势E，内阻r， R0 为调零电阻. 当红黑表笔不接触时，电流表示数为零，红黑表笔间电阻为无限大 . 当红黑表笔短接时，调节R0 使指针满偏. Ig=0RrREg. 当红黑表笔间接电阻Rx 时，通过电流表电流I=xgRRrRE0，每一个Rx 对应一个电流I，在刻度盘上标出与I 对应的Rx 的值，这样即可读出待测电阻阻值，但由上式看出，I 与 Rx 不成比例，故欧姆表刻度不均匀. 当欧姆表指针指向表盘中央时，gII21 有021RrRREIgxg 解得 内RRrRRgx21)(210  即 内中 ＝RR21 2 .多用电表的使用 （ 1）使用多用电表测直流电压或直流电流时，先插好表笔，再调整定位螺丝使表指针指在左端电流刻度为零处，然后把选择开关旋到直流电压挡或直流电流挡上，就可当做电压表或电流表使用了。注意接通时应使电流从“＋ ”插孔流入多用电表，从“－ ”插孔流出多用电表；选择量程时，应使指针偏转角尽量大一些。 (2)用多用电表测电阻时，要用欧姆挡，把选择开关旋到欧姆挡某量程上后，除机械调零外，还要把两表笔接触在一起，调整调零旋钮，使指针指到最右端电阻刻度为零处.然后把两表笔接在待测电阻的两端，指针示数乘以倍率即指出该电阻阻值。 注意：测量时不要用手接触电阻的两引线；为减小误差，指针应指表盘中央部分，可通过换挡实现，而每次换挡，必需重新调零； 测量完毕，将选择开关旋转到OFF 挡或交流最大电压挡，拔出表笔，若长期不用应取出电池。 【例1】某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如下图所示，则其电阻值是__________。如果要用这只多用电表测量一个约200 欧的电阻，为了使测...
