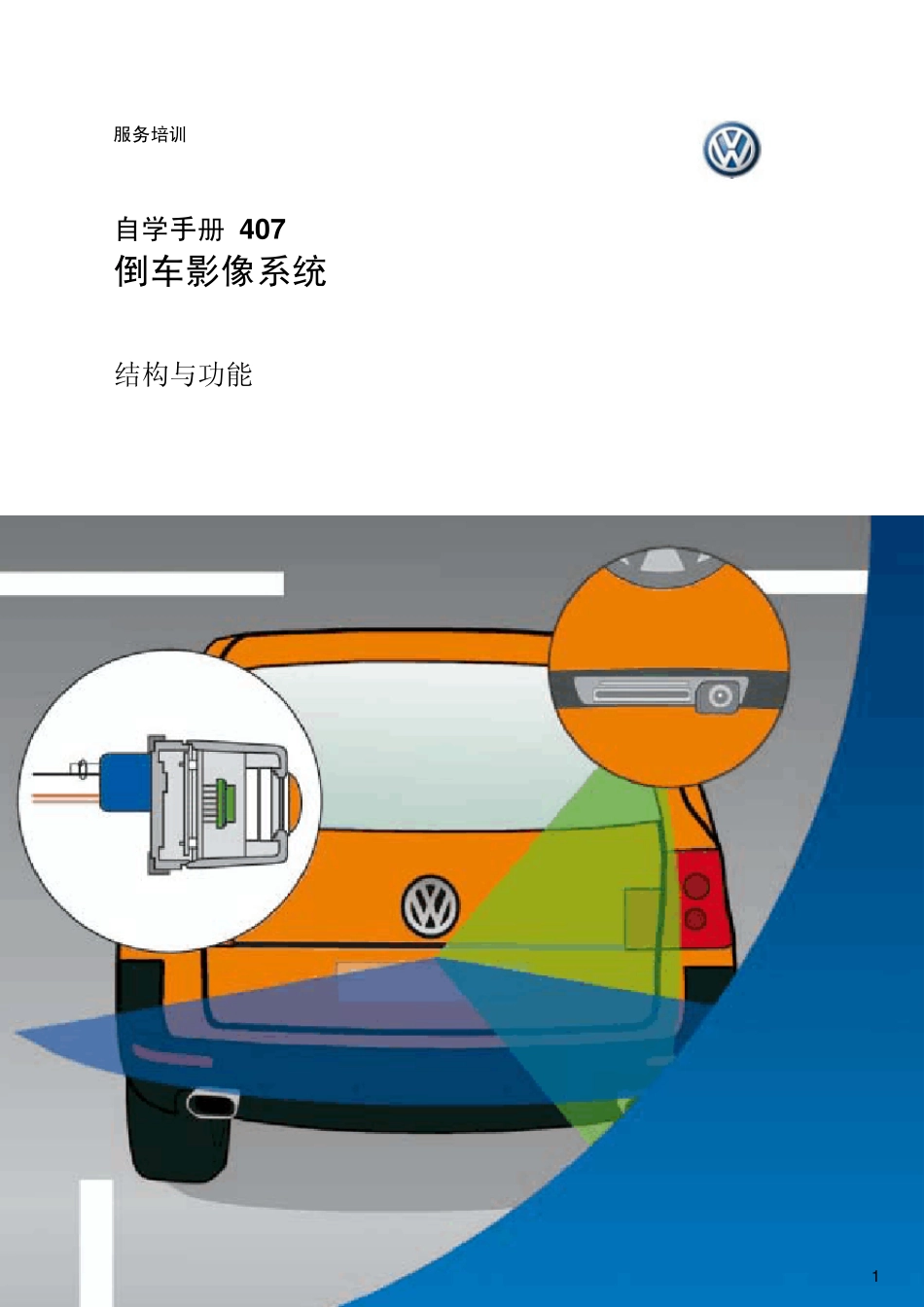

大众汽车自学手册倒车影像系统VIP免费

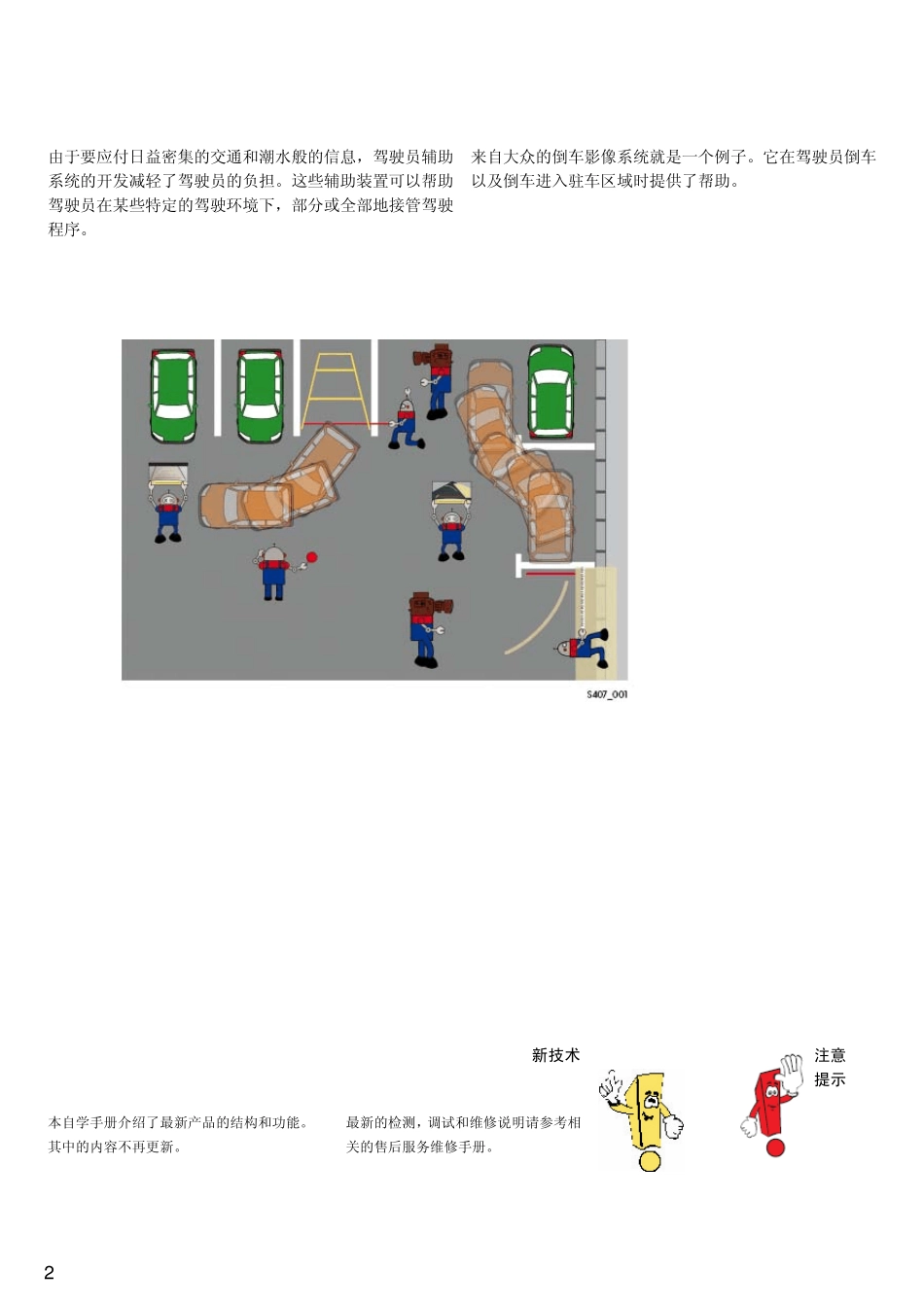

1 服务培训 自学手册 407 倒车影像系统 结构与功能 2 由于要应付日益密集的交通和潮水般的信息，驾驶员辅助系统的开发减轻了驾驶员的负担。这些辅助装置可以帮助驾驶员在某些特定的驾驶环境下，部分或全部地接管驾驶程序。 来自大众的倒车影像系统就是一个例子。它在驾驶员倒车以及倒车进入驻车区域时提供了帮助。 新技术 注意 提示 本自学手册介绍了最新产品的结构和功能。 其中的内容不再更新。 最新的检测，调试和维修说明请参考相关的售后服务维修手册。 3 目录 引言 ...… … … … … … … … … … … … … … … … … … … … … … … … … … … … .… … . 4 结构 … … … … … … … … … … … … … … … … … … … … … … … … .… … … … … … … . 6 倒车影像系统的工作原理 … … … … … … … … … … … … … … … … .… … … … … … .. 1 2 功能原理图 … … … … … … … … … … … … … … … … … … … … … … … … .… … ..… … 1 8 维修 … … … … … … … … … … … … … … … … … … … … … … … ....… … … … … … … .. 2 0 自测题 … … … … … … … … … … … … … … … … … … … … … … … … … … … … ..… … 2 3 4 引言 倒车影像系统 当驾驶员倒车时，倒车影像系统通过显示屏显示车辆后方的状况，以辅助驾驶员进行操作。 在15 号端子开启和/或发动机运行的状态下，通过选择带手动变速箱的车辆上的倒档或带自动变速箱的车辆上“R”档，启动该系统。 倒车影像系统不能取代驾驶员自身的判断。 驾驶员仍需对自己的车辆负法律责任。 5 系统要求 装备倒车影像系统的车辆需要满足下列技术要求： - 倒车摄像头， - 倒车影像系统控制单元和 - 显示屏（例如，收音机或带视频输出的收音机/导航系统）。 倒车摄像头 用于呈现车辆后方区域的影像。 倒车影像系统控制单元 处理来自倒车摄像头的图像，以及若图像符合规定的要求，将其传送至显示屏。 显示屏 （例如，收音机或带视频输出的收音机/导航系统）。 在显示屏中显示经倒车影像系统处理过的图像。 6 结构 系统元件和安装位置的概述 大众公司...
