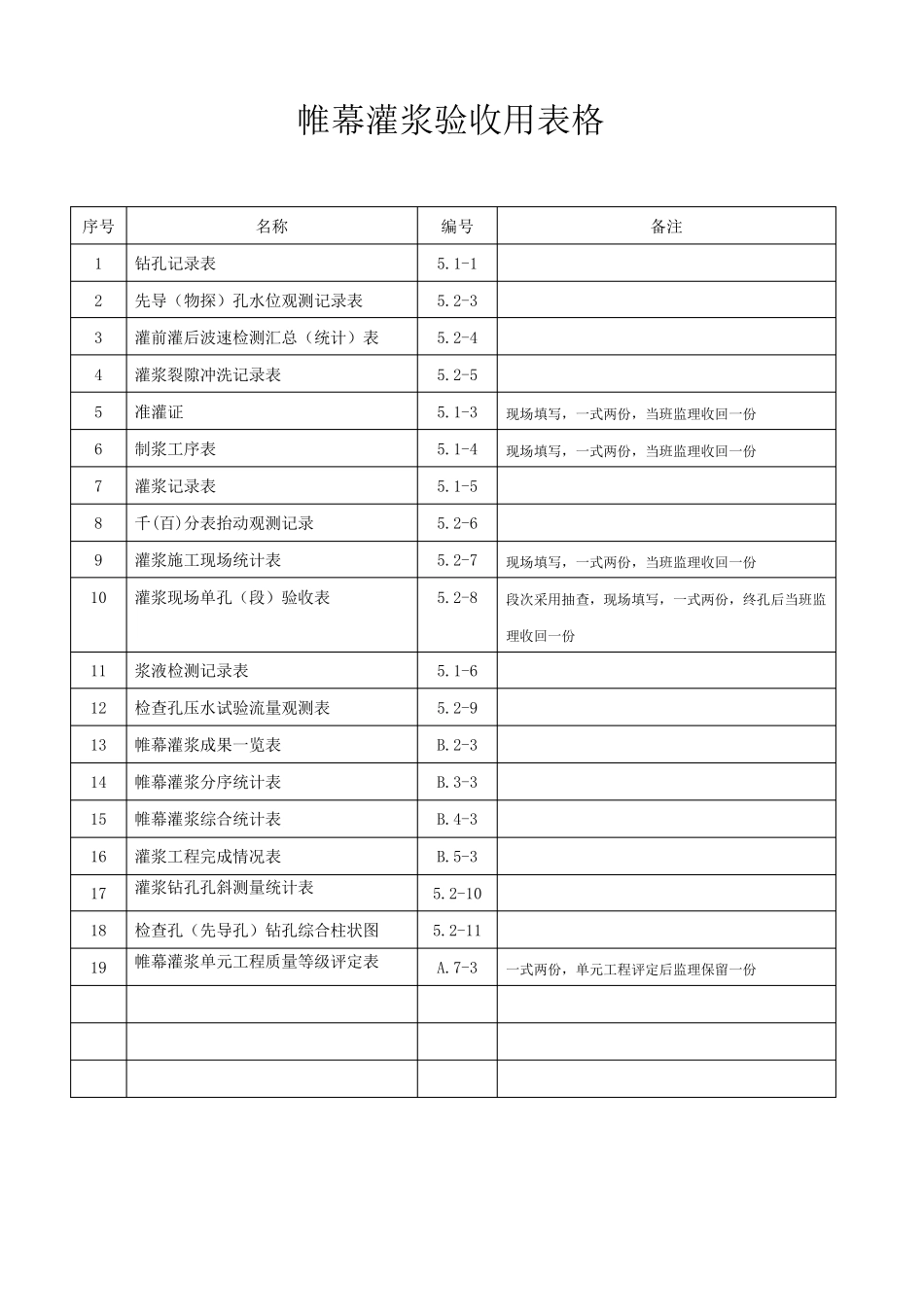

帷幕灌浆验收用表格 序号 名称 编号 备注 1 钻孔记录表 5.1-1 2 先导（物探）孔水位观测记录表 5.2-3 3 灌前灌后波速检测汇总（统计）表 5.2-4 4 灌浆裂隙冲洗记录表 5.2-5 5 准灌证 5.1-3 现场填写，一式两份，当班监理收回一份 6 制浆工序表 5.1-4 现场填写，一式两份，当班监理收回一份 7 灌浆记录表 5.1-5 8 千(百)分表抬动观测记录 5.2-6 9 灌浆施工现场统计表 5.2-7 现场填写，一式两份，当班监理收回一份 10 灌浆现场单孔（段）验收表 5.2-8 段次采用抽查，现场填写，一式两份，终孔后当班监理收回一份 11 浆液检测记录表 5.1-6 12 检查孔压水试验流量观测表 5.2-9 13 帷幕灌浆成果一览表 B.2-3 14 帷幕灌浆分序统计表 B.3-3 15 帷幕灌浆综合统计表 B.4-3 16 灌浆工程完成情况表 B.5-3 17 灌浆钻孔孔斜测量统计表 5.2-10 18 检查孔（先导孔）钻孔综合柱状图 5.2-11 19 帷幕灌浆单元工程质量等级评定表 A.7-3 一式两份，单元工程评定后监理保留一份 表格填写及使用说明 一、表格填写 1.工程名称：松头山水库； 2.工程部位：分部工程所在部位； 3.工程项目：灌浆工程； 4.灌浆类别：回填灌浆、固结灌浆、帷幕灌浆或接缝灌浆等； 5.地距：指孔位所在位置的开孔面至钻机底座的距离（垂直或斜距），排架上施工时为开孔口与钻机底座的距离； 6.孔号、孔序及桩号：原则上按设计图或施工图统一填写，如有调整则按调整后的实际情况填写； 7.压力阶段：单点法为一个压力阶段，五点法为三个压力阶段； 8.全压力：需考虑地下水位所在的位置及孔斜的影响； 9.承建单位：施工单位全称； 10.施工单位：施工队全称； 11.弃浆量：包括管路占浆、无效孔段占浆及槽内余浆； 12.水尺对应浆量：采用杭探厂生产的 200L 搅拌槽时，考虑浆液搅拌过程中有波动，满槽时槽内浆量亦不足200L，根据计算每cm 水尺读数对应浆量取4.2L； 13.纯灌时间：孔段用于灌浆作业的时间，不包括中断或间歇时间； 14.延灌时间：孔段自开始至结束总历 时； 15.栓 塞 压缩 ：每个塞 球 按 2cm~3cm 计算，压缩 值 与塞 球 规 格成 正 比 ； 16.内管上余：指外 管顶 端 与内管顶 端 的差 值 ； 17.统计图表及竣 工图：按照 《 水工建筑 物 水泥 灌浆施工技 术 规 范 》 (DL/T 5148-2001)的有关 规 定 ； 18.单元工程验收表格：按照《水电水利基本建设工程...
