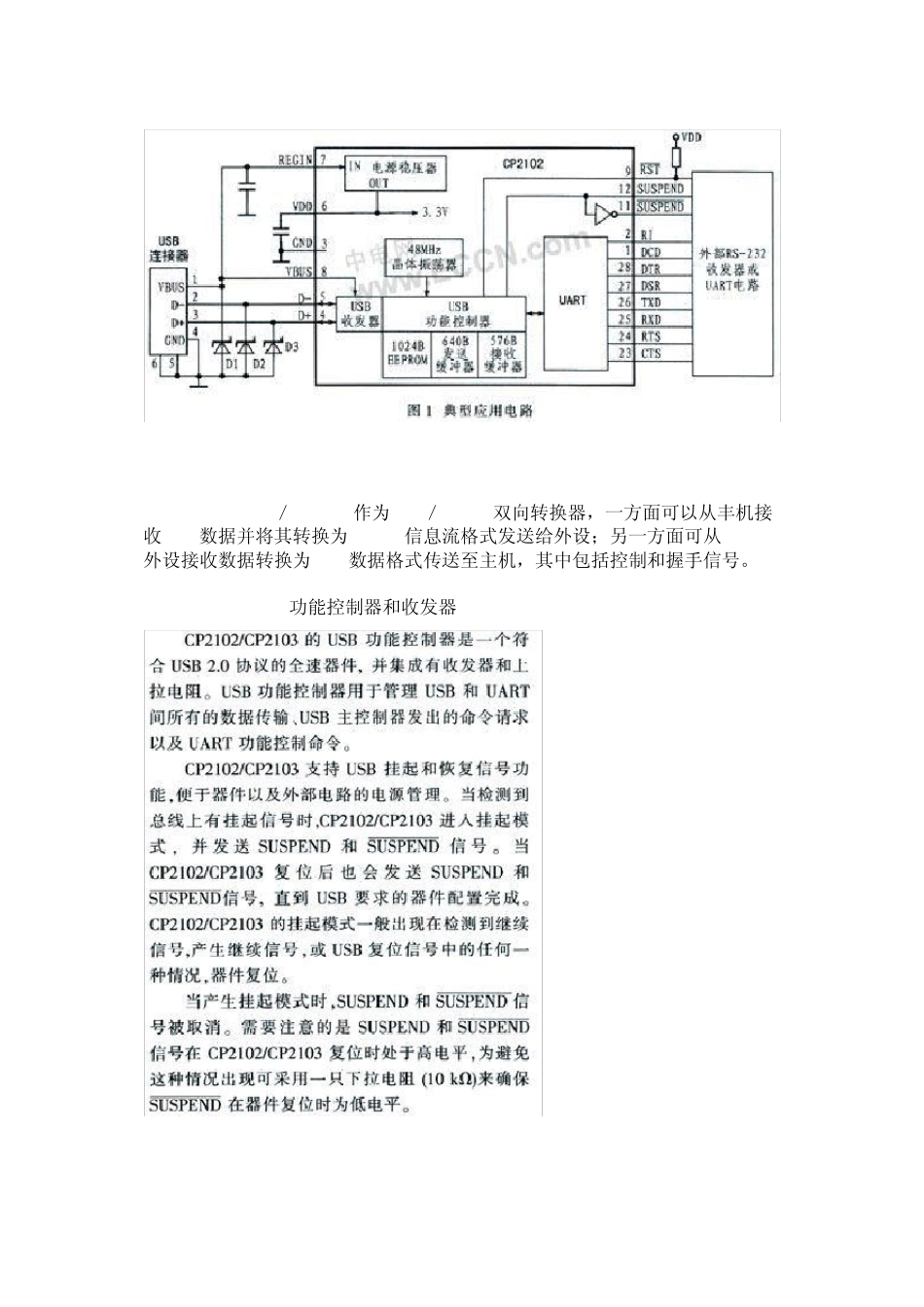

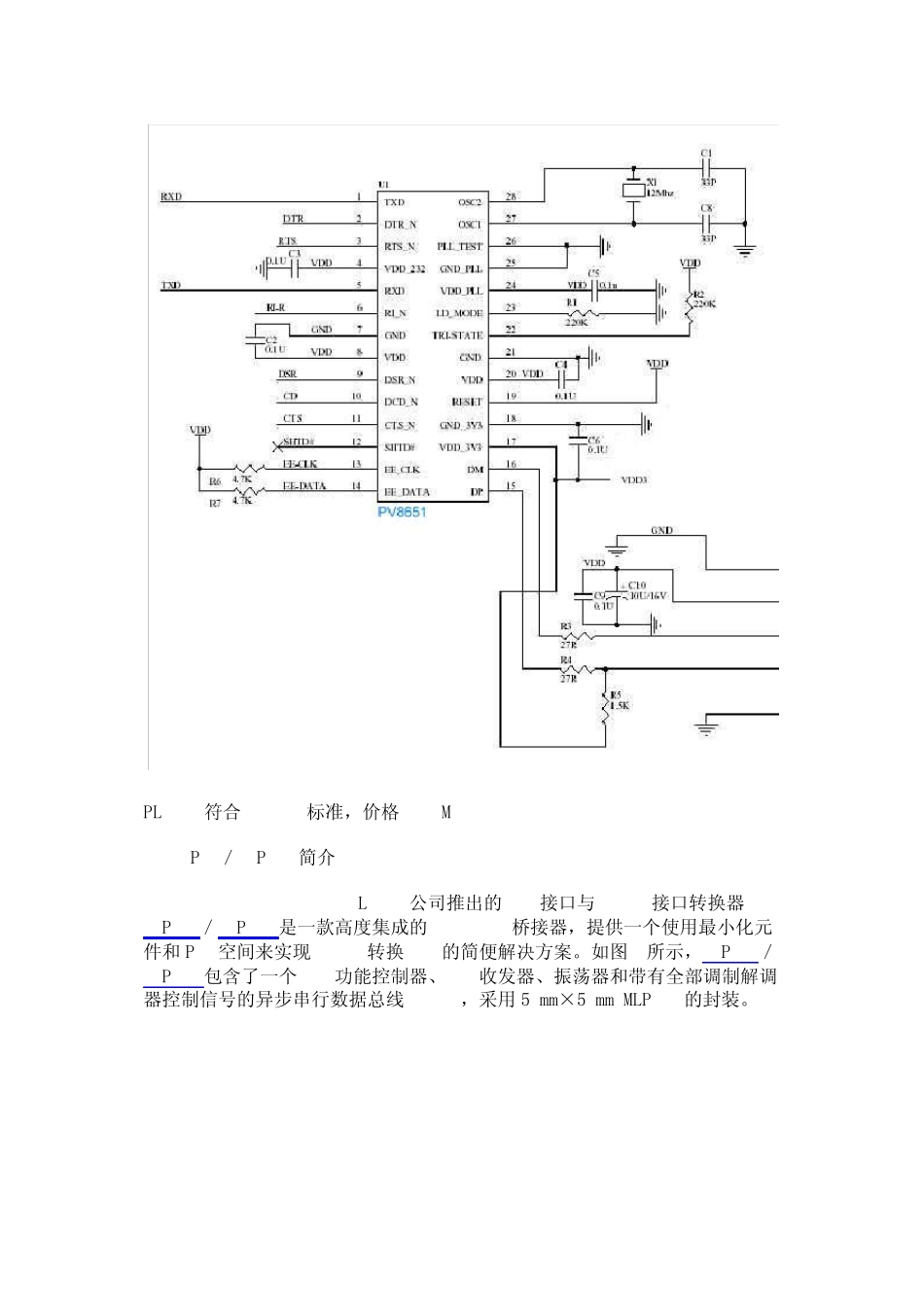

常用U SB 转串口 l2303原理应用 PL2303符合USB1.1标准，价格3RMB. 2 CP2102／CP2103简介 Silicon Laboratories公司推出的USB接口与RS232接口转换器CP2102／CP2103是一款高度集成的USB-UART桥接器，提供一个使用最小化元件和PCB空间来实现RS232转换USB的简便解决方案。如图1所示，CP2102／CP2103包含了一个USB功能控制器、USB收发器、振荡器和带有全部调制解调器控制信号的异步串行数据总线(UART)，采用5 mm×5 mm MLP-28的封装。 CP2102／CP2103作为USB／RS232双向转换器，一方面可以从丰机接收USB数据并将其转换为RS232信息流格式发送给外设；另一方面可从RS232外设接收数据转换为USB数据格式传送至主机，其中包括控制和握手信号。 2.1 USB功能控制器和收发器 2.2 异步串行数据总线(UART)接口 CP2102／CP2103 UART接口包括TX (发送)和RX(接收)数据信号以及RTS、CTS、DSR、DTR、DCD和RI控制信号。UART支持 RTS／CTS、DSR／DTR和X-On／X-Off握手。 通过编程设置 UART，支持各种数据格式和波特率。在 PC机的 COM端口编程设置 UART的数据格式和波特率。表 1为其数据格式和波特率。 2.3 内部 EEPROM CP2102／CP2103内部集成有 1个 EEPROM，用于存储由设备制造商定义的 USB供应商 ID、产品 ID、产品说明、电源参数、器件版本号和器件序列号等信息。USB配置数据的定义是可选的。如果 EEPROM没有被 OEM的数据占用，则采用表 1所示的默认配置数据。注意，对于可能使用多个基于 CP2102／CP2103连接到同一 PC机的 OEM应用来说，则需要专用的序列号。 内部 EEPROM是通过 USB编程设置的，允许 OEM的 USB配置数据和序列号可以在出厂和测试时直接写入系统板上的 CP2102／CP2103。Cygnal提供了一个专门为 CP2102／CP2103的内部 EEP-ROM编程设置工具，同时还提供免费的驱动 Windows DLL格式的程序库。这个程序库可将。EEP-ROM编程步骤集成到 OEM在制造中进行流水线式测试和序列号的管理的自定义软件中。EEP-ROM的写寿命的典型值为 100 000次，数据保持时间为 100年。为了防止更改 USB描述符，应将其锁定。 2.4 其他功能 CP2103除上述功能外也可实现RS485接口与USB接口转换功能，CP2103支持 4个可按照控制信息定义的 GPIO引脚。 3 典型应用电路 3.1 硬件电路设计 原 设 备 的 RS232接 口 仅 用 TXD／ RXD 2个 引 脚 信 号 和 地 3条 线 。 单 片 机8031与 RS232接 口 ...
