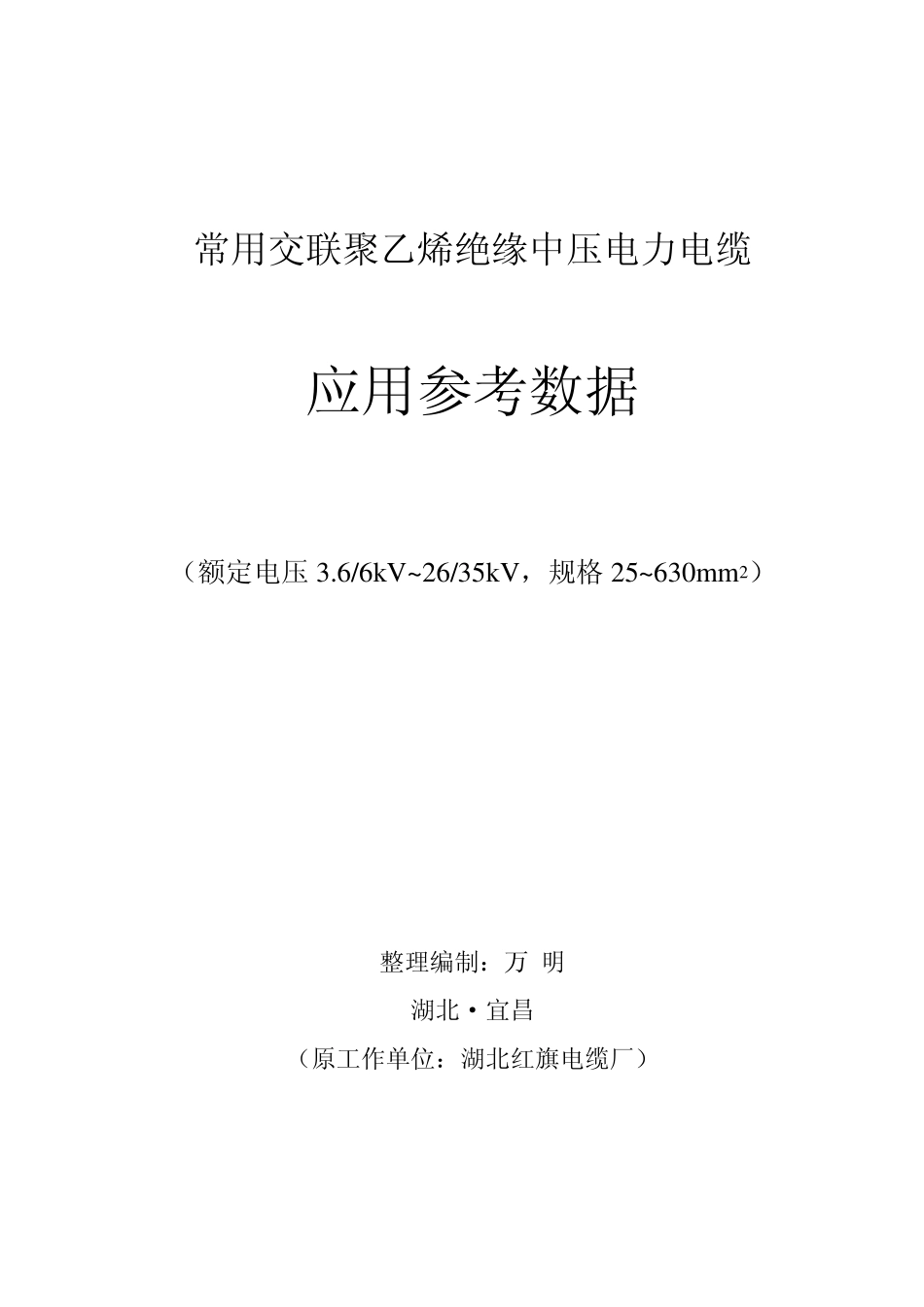

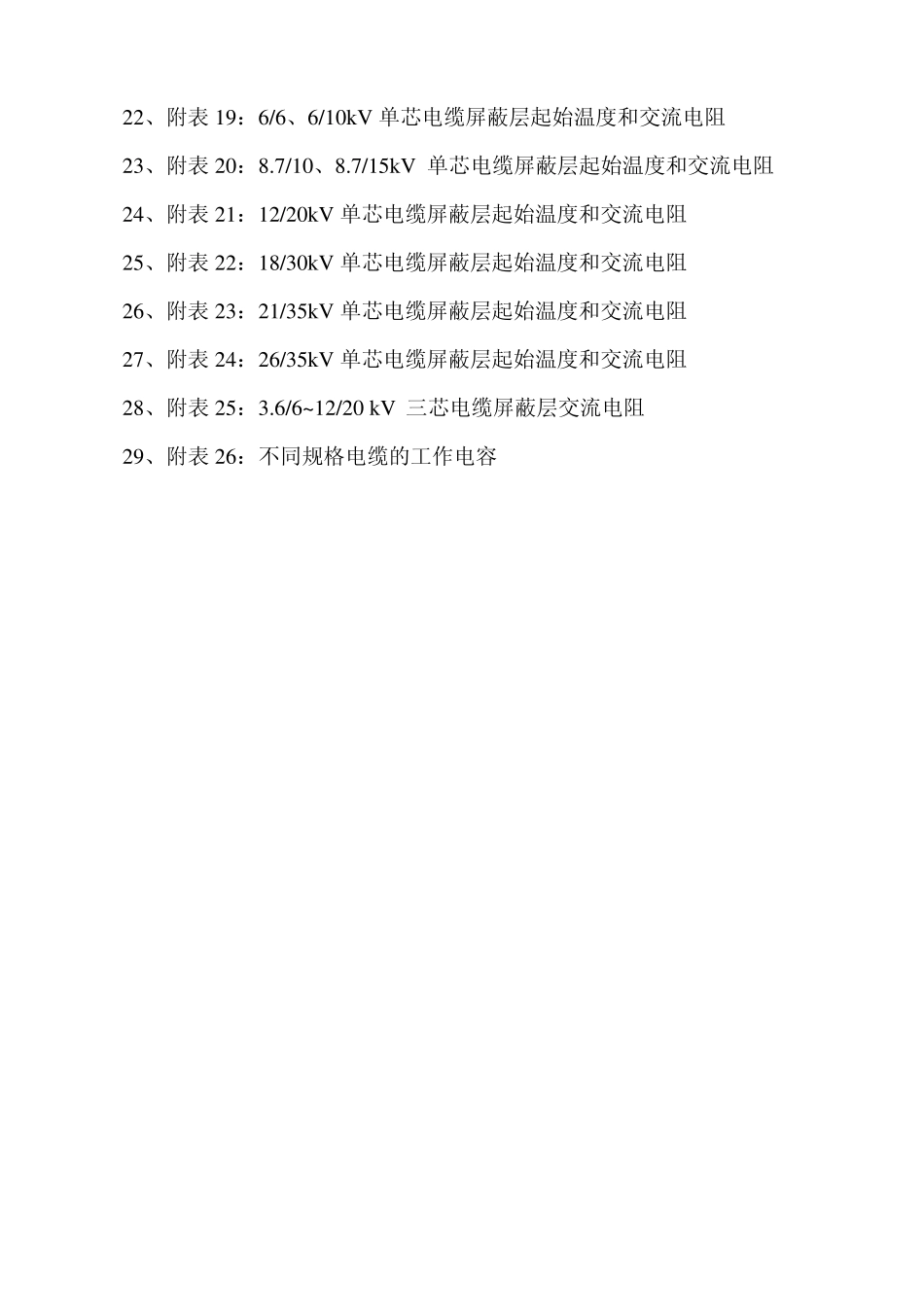

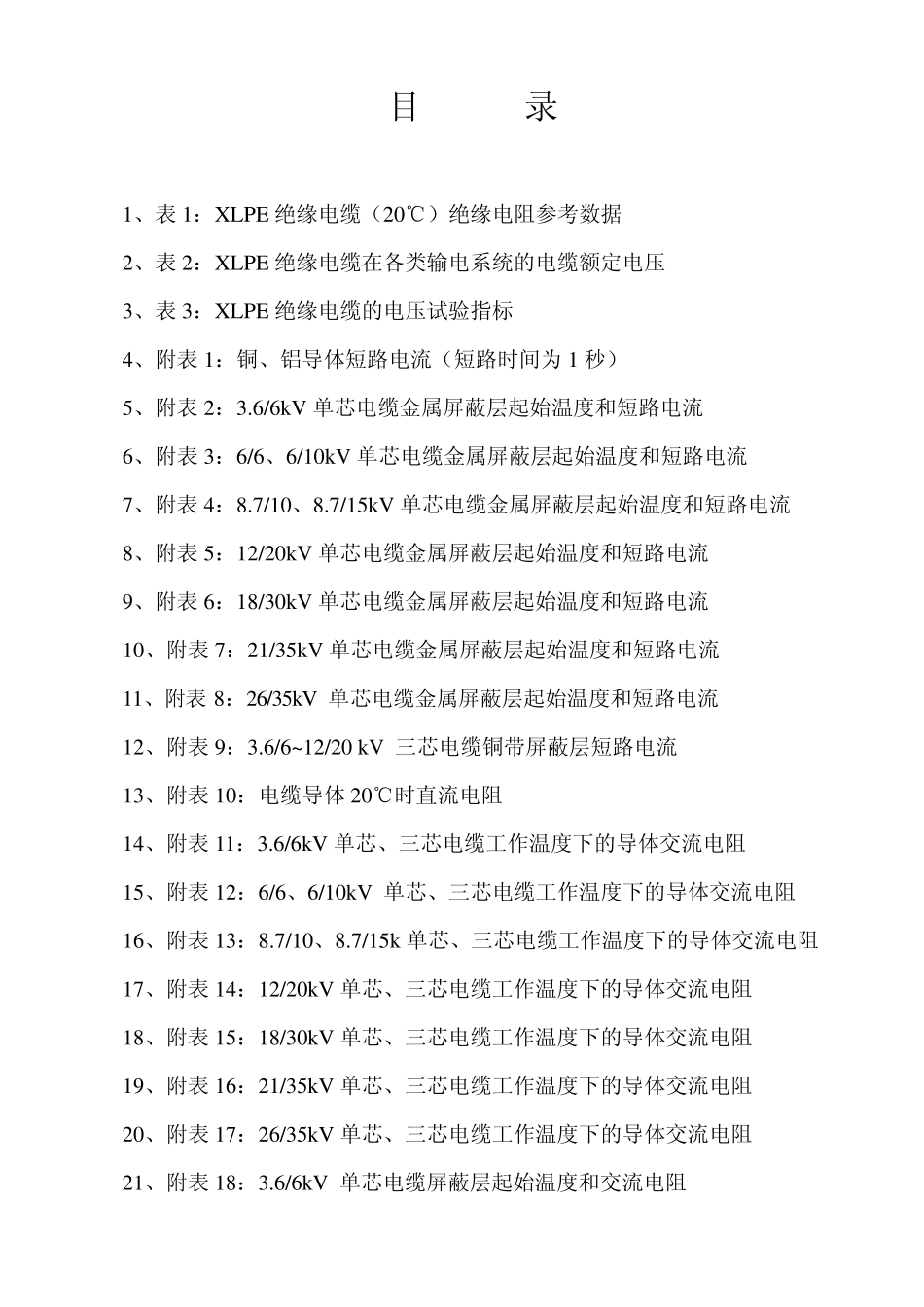

常用交联聚乙烯绝缘中压电力电缆 应用参考数据 （额定电压3.6/6kV~26/35kV，规格25~630mm2） 整理编制：万 明 湖北·宜昌 （原工作单位：湖北红旗电缆厂） 目 录 1、表1：XLPE 绝缘电缆（20℃）绝缘电阻参考数据 2、表2：XLPE 绝缘电缆在各类输电系统的电缆额定电压 3、表3：XLPE 绝缘电缆的电压试验指标 4、附表1：铜、铝导体短路电流（短路时间为 1 秒） 5、附表2：3.6/6kV 单芯电缆金属屏蔽层起始温度和短路电流 6、附表3：6/6、6/10kV 单芯电缆金属屏蔽层起始温度和短路电流 7、附表4：8.7/10、8.7/15kV 单芯电缆金属屏蔽层起始温度和短路电流 8、附表5：12/20kV 单芯电缆金属屏蔽层起始温度和短路电流 9、附表6：18/30kV 单芯电缆金属屏蔽层起始温度和短路电流 10、附表7：21/35kV 单芯电缆金属屏蔽层起始温度和短路电流 11、附表8：26/35kV 单芯电缆金属屏蔽层起始温度和短路电流 12、附表9：3.6/6~12/20 kV 三芯电缆铜带屏蔽层短路电流 13、附表10：电缆导体 20℃时直流电阻 14、附表11：3.6/6kV 单芯、三芯电缆工作温度下的导体交流电阻 15、附表12：6/6、6/10kV 单芯、三芯电缆工作温度下的导体交流电阻 16、附表13：8.7/10、8.7/15k 单芯、三芯电缆工作温度下的导体交流电阻 17、附表14：12/20kV 单芯、三芯电缆工作温度下的导体交流电阻 18、附表15：18/30kV 单芯、三芯电缆工作温度下的导体交流电阻 19、附表16：21/35kV 单芯、三芯电缆工作温度下的导体交流电阻 20、附表17：26/35kV 单芯、三芯电缆工作温度下的导体交流电阻 21、附表18：3.6/6kV 单芯电缆屏蔽层起始温度和交流电阻 22、附表 19：6/6、6/10kV 单芯电缆屏蔽层起始温度和交流电阻 23、附表 20：8.7/10、8.7/15kV 单芯电缆屏蔽层起始温度和交流电阻 24、附表 21：12/20kV 单芯电缆屏蔽层起始温度和交流电阻 25、附表 22：18/30kV 单芯电缆屏蔽层起始温度和交流电阻 26、附表 23：21/35kV 单芯电缆屏蔽层起始温度和交流电阻 27、附表 24：26/35kV 单芯电缆屏蔽层起始温度和交流电阻 28、附表 25：3.6/6~12/20 kV 三芯电缆屏蔽层交流电阻 29、附表 26：不同规格电缆的工作电容 表1 XLPE绝缘电缆（20℃）绝缘电阻参考数据 MΩ/km 电压等级（kV） 导体截面（m m 2） 6/10 8.7/10 18/30 26/35 25 10 000 12 900 —— —— 35 9 800 11 800 —— —— 50 8 800 10...
