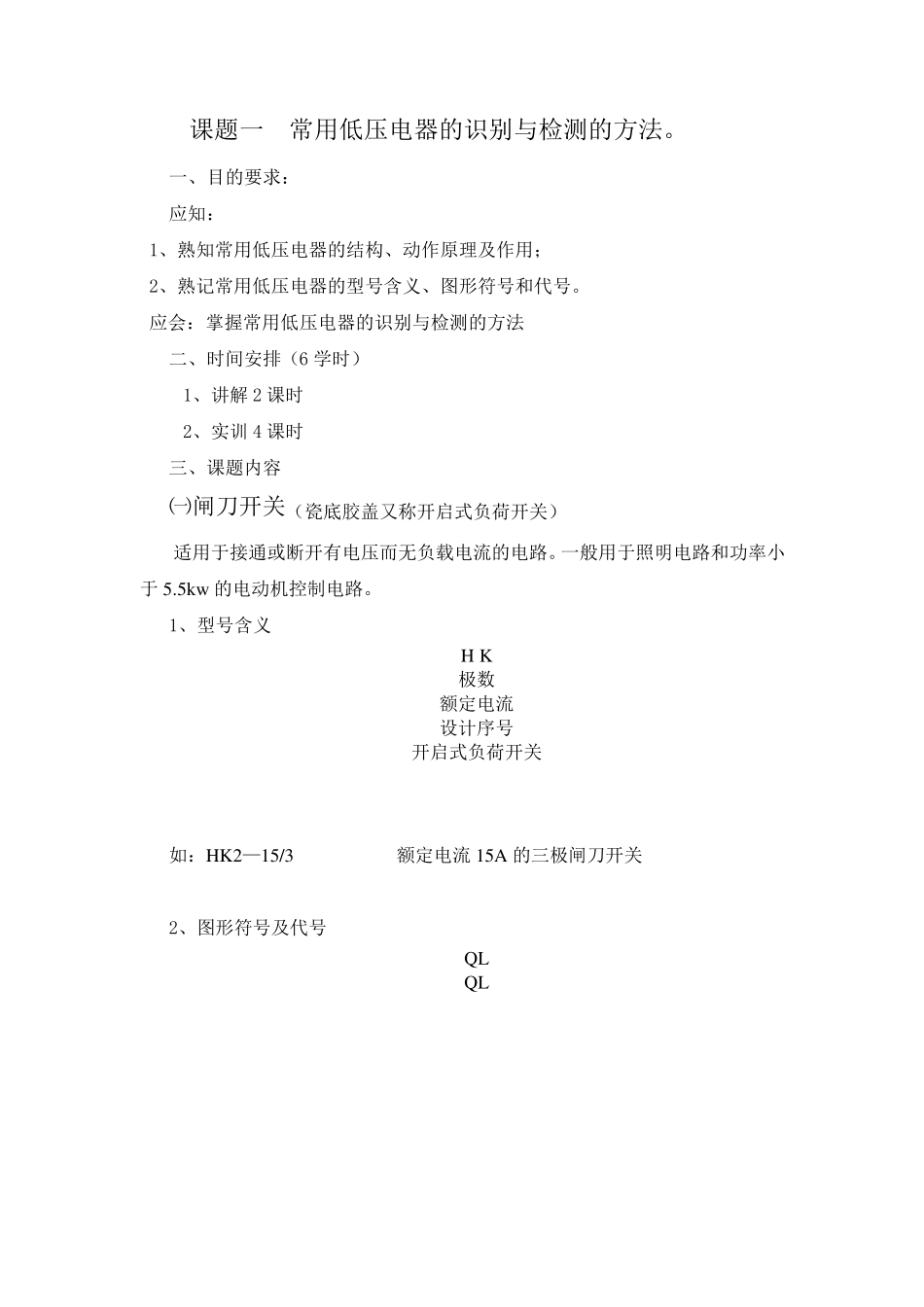

课题一 常用低压电器的识别与检测的方法。 一、目的要求： 应知： 1、熟知常用低压电器的结构、动作原理及作用； 2、熟记常用低压电器的型号含义、图形符号和代号。 应会：掌握常用低压电器的识别与检测的方法 二、时间安排（6 学时） 1、讲解2 课时 2、实训4 课时 三、课题内容 ㈠闸刀开关（瓷底胶盖又称开启式负荷开关） 适用于接通或断开有电压而无负载电流的电路。一般用于照明电路和功率小于5.5kw 的电动机控制电路。 1、型号含义 H K 极数 额定电流 设计序号 开启式负荷开关 如：HK2—15/3 额定电流15A 的三极闸刀开关 2、图形符号及代号 QL QL 3、安装要求及检测 1）安装要求 ①必须垂直安装在开关板上；②接通状态手柄应朝上；③接线时上部进线下部出线。 2）检测 ①外观检查动触刀和静触座接触是否歪扭；刀开关手柄转动是否灵活。 ②合上手柄，用万用表（欧姆R×1 档），表笔分别接进线端和出线端时R＝0；断开手柄R＝∞。 以上有一不合格者，进行修复。 ③外壳有破损的要及时更换。 ㈡按钮开关 是一种手动操作接通或分断小电流控制电路的主令电器。可以远距离发出手动指令或信号去控制接触器、继电器等电磁装置，实现主电路的分合、功能转换或电气联锁。 1、型号含义 L A 结构形式代号（如 K：开启式；H：保护式；S：防水式） 钮数 设计序号 主令电器 按钮 如 LA4—3H 2、图形符号及代号 SB 常闭按钮（停止按钮） SB 常开按钮（启动按钮） SB 复合按钮 3、按钮颜色代表的意义 红：停车、开断；绿或黑：启动、工作、点动。 4、检测 1）检查外观是否完好； 2）手动操作：用万用表检查按钮的常开和常闭（动合、动断）工作是否正常。 方法是：①常闭按钮：当用万用表（欧姆档）表笔分别接触按钮的两接线端时R＝0；按下按钮其R＝∞。 ②常开按钮：当用万用表（欧姆档）表笔分别接触按钮的两接线端时R＝∞；按下按钮其R＝0。 ㈢位置开关（又称行程开关或限位开关） 用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。 J L X K 1 常闭触头对数 快速 设计序号 滚轮数目 位置开关 常开触头对数 主令电器 机床电器 1、型号含义 2、图形符号及代号 SQ 常开触点 SQ 常闭触点 复合按钮 SQ 3、检测 1）检查外观是否完好； 2）手动操作：用万用表检查位置开关的常开和常闭（动合、动断）工作是否正...
