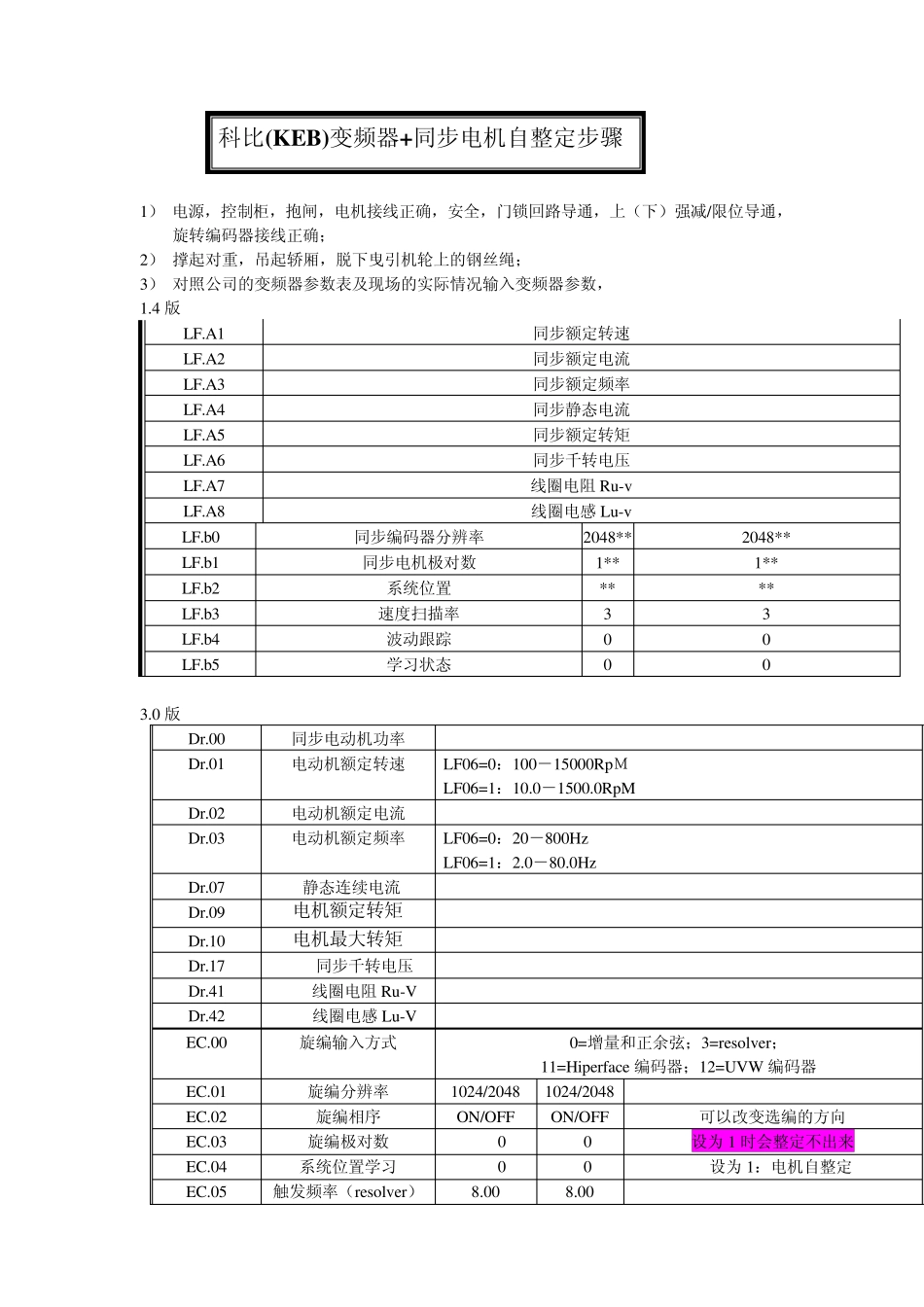

科比(KEB)变频器+同步电机自整定步骤 1） 电源，控制柜，抱闸，电机接线正确，安全，门锁回路导通，上（下）强减/限位导通，旋转编码器接线正确； 2） 撑起对重，吊起轿厢，脱下曳引机轮上的钢丝绳； 3） 对照公司的变频器参数表及现场的实际情况输入变频器参数， 1.4 版 LF.A1 同步额定转速 LF.A2 同步额定电流 LF.A3 同步额定频率 LF.A4 同步静态电流 LF.A5 同步额定转矩 LF.A6 同步千转电压 LF.A7 线圈电阻 Ru-v LF.A8 线圈电感 Lu-v LF.b0 同步编码器分辨率 2048** 2048** LF.b1 同步电机极对数 1** 1** LF.b2 系统位置 ** ** LF.b3 速度扫描率 3 3 LF.b4 波动跟踪 0 0 LF.b5 学习状态 0 0 3.0 版 Dr.00 同步电动机功率 Dr.01 电动机额定转速 LF06=0：100－15000RpＭ LF06=1：10.0－1500.0RpM Dr.02 电动机额定电流 Dr.03 电动机额定频率 LF06=0：20－800Hz LF06=1：2.0－80.0Hz Dr.07 静态连续电流 Dr.09 电机额定转矩 Dr.10 电机最大转矩 Dr.17 同步千转电压 Dr.41 线圈电阻 Ru-V Dr.42 线圈电感 Lu-V EC.00 旋编输入方式 0=增量和正余弦；3=resolver； 11=Hiperface 编码器；12=UVW 编码器 EC.01 旋编分辨率 1024/2048 1024/2048 EC.02 旋编相序 ON/OFF ON/OFF 可以改变选编的方向 EC.03 旋编极对数 0 0 设为 1 时会整定不出来 EC.04 系统位置学习 0 0 设为 1：电机自整定 EC.05 触发频率（resolver） 8.00 8.00 EC.06 旋编精度 0=增量编码器 1=正余弦旋编，海德汉ERN1387 旋编, Hiperface 旋编，resolv er 及UVW 旋编， EC.07 系统位置 电机自整定 EC.09 旋转变压器resolv er 电流输入值 7.7 mA 7.7 mA -1=Au tu EC.10 分频输出方式 6=增量输出RS422+分频系数EC.17； 7=不带精度值的分频系数直接输出； 12=用Hiperface 编码器的增量型输出RS422． EC.11 分频输出值( 对Hiperface) 使用Hiperface 时，输出端子Ｘ５的每转脉冲数 EC.17 分频系数 0 0 使用增量型和正余弦旋编时，增量输出端子Ｘ５的分频系数 4) 确定控制柜检修有效； 5） 设置LF.b5=1(如果是3.0 版本则设置EC.04=1)，摁控制柜的检修下行按钮，变频器输出继电器动作，抱闸张开，电机慢慢开始旋转（如果是3.0 版本可能会需要3-5 分钟时间），LF.b5(或EC.04)依次显示1—2—3—4—5，当显示5 时，松开检修下行摁...
