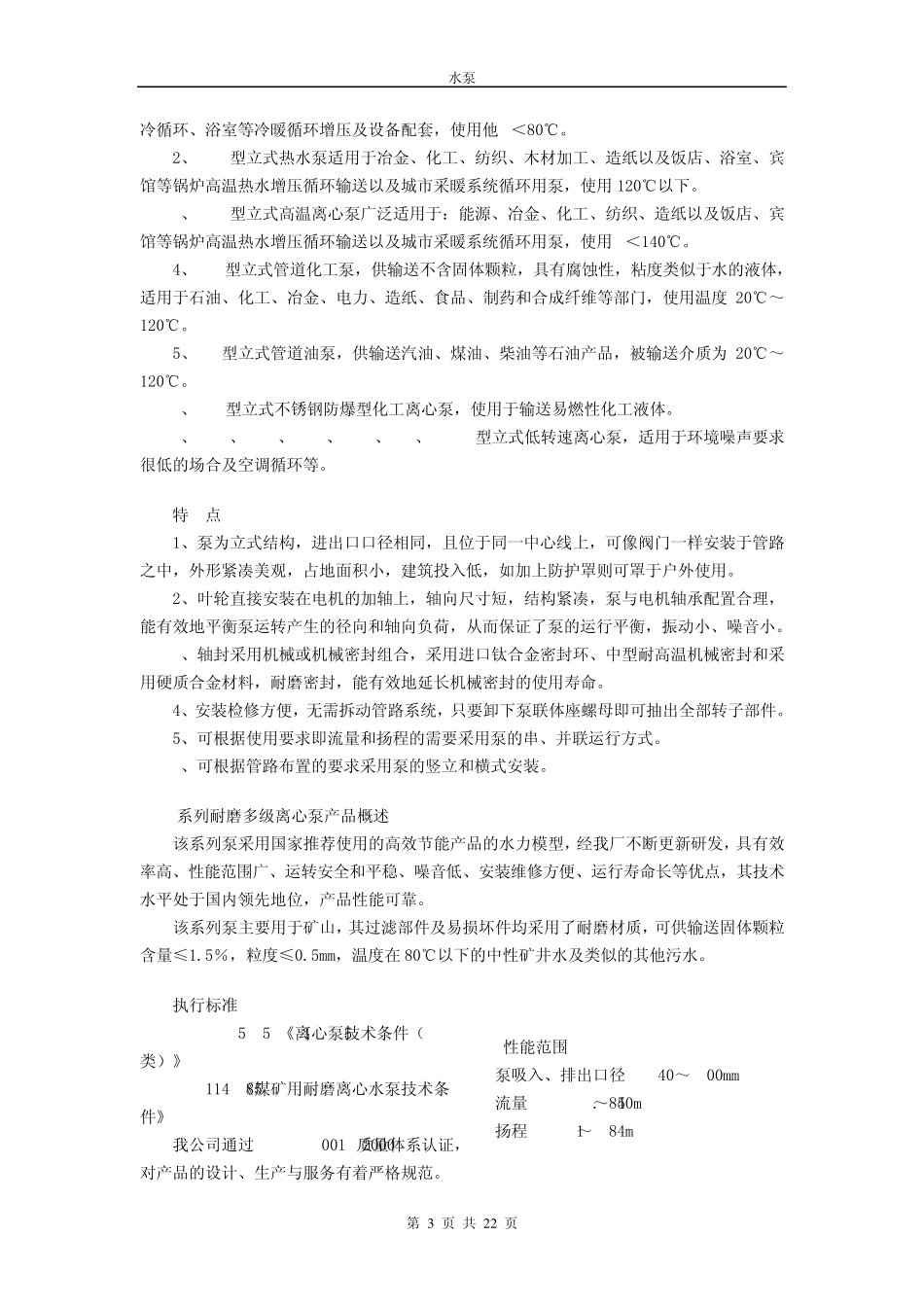

常用水泵型号代号意义_第3页
3/22
水泵 第 1 页 共 2 2 页 常用水泵型号代号意义 LG-----高层建筑给水泵 DL------多级立式清水泵 BX-------消防固定专用水泵ISG------单级立式管道泵 IS -------单级卧式清水泵 DA1-------多级卧式清水泵 QJ-------潜水电泵 泵型号意义:如40LG12-15 40-进出口直径(mm) LG-高层建筑给水泵(高速) 12-流量(m3/h) 15-单级扬程(M) 200QJ20-108/8 200---表示机座号200 QJ---潜水电泵 20—流量20m3/h 108---扬程108M 8---级数8 级 水泵的基本构成:电机、联轴器、泵头(体)及机座(卧式)。 水泵的主要参 数有:流量, 用Q 表示,单位是 M3/H ,L/S。扬程,用H 表示,单位是 M。 对清水泵,必需汽蚀余量(M)参数非常重要,特别是用于吸上式供水设备时。 对潜水泵,额定电流参数(A)非常重要,特别是用于变频供水设备时。 电机 的主要参数:电机功率(KW),转速(r/min),额定电压(V),额定电流(A)。 联轴器 泵头(体_) 卧式机座 D、df、dy泵结构特点 D、DF、DY型泵系卧式、单吸、分段式多级离心泵,吸入口为水平方向,吐出口为水平垂直向上。泵的进水段、中段、出水段、轴承体等泵壳体部分通过拉紧螺栓联成一体,并根据泵的扬程选择泵的级数。(可根据用户需求变换水泵进出口方向)。 该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成,其中叶轮的数量根据泵的级而定。轴上零件通过平键和轴螺母紧固使之与轴联成一体。整个转子由两端滚动轴承或滑动轴承支承,轴承按型号不同而定,均不承受轴向力,其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向润滑,循环水冷却。 泵的进水段、中段、出水段之间的的密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间装有密封环、导叶套等进行密封,当密封环和导叶套的磨损程度己影响泵的工作性能时应予更换。 轴的密封形式有机械密封和填料密封两种。D型泵大多采用填料密封,DF、DY型泵一般采用机械。泵采用填料密封时,填料环的位置安放要正确,填料的松紧程度必须适当,以液体能一滴一滴渗出为宜。泵各种密封元件装在密封腔内,腔内要通入一定压力的水,起水封、水冷却或水润滑作用。在轴封处装有可更换的轴套,以保护泵轴。 该系列泵通过弹性联轴器由原动机直接驱动。从原动机方向看,泵为顺时针方向旋转。 结构图 水泵 第 2 页 共 2 2 页 1、进水段 2、中段 3、出水段 4、导叶 5、末导叶 6...
