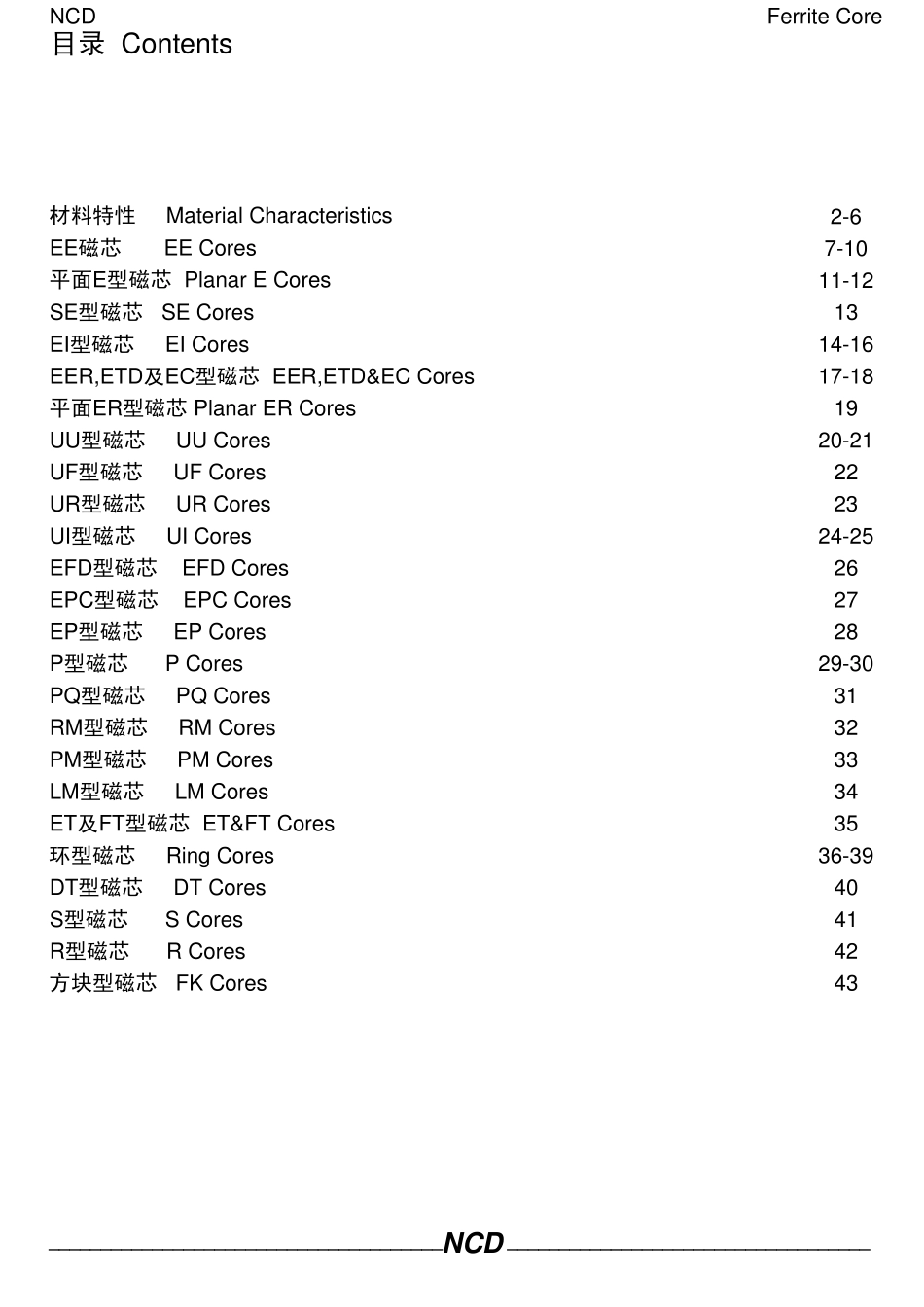

NCD Ferrite Core目录 Contents材料特性 Material Characteristics2-6EE磁芯7-10 EE Cores平面E11-12型磁芯 Planar E CoresSE型磁芯 SE Cores13EI型磁芯 EI Cores14-16EER,ETD及EC型磁芯 EER,ETD&EC Cores17-18平面ER型磁芯 Planar ER Cores19UU型磁芯 UU Cores20-21UF型磁芯 UF Cores22UR型磁芯 UR Cores23UI型磁芯 UI Cores24-25EFD型磁芯 EFD Cores26EPC型磁芯 EPC Cores27EP型磁芯 EP Cores28P型磁芯 P Cores29-30PQ型磁芯 PQ Cores31RM型磁芯 RM Cores32PM型磁芯 PM Cores33LM型磁芯 LM Cores34ET及FT型磁芯 ET&FT Cores35环型磁芯 Ring Cores36-39DT型磁芯 DT Cores40S型磁芯 S Cores41R型磁芯 R Cores42方块型磁芯 FK Cores43______________________________________NCD ___________________________________NCD Ferrite Core材料特性 MATERIAL CHARACTERISTICS●功率铁氧体材料 Power ferrite materials特性符号 单位LP1LP2LP3LP3ACharacteristicsSymbolUnit初始磁导率 Initial permeabilityμi-3000±25% 2500±25% 2300±25% 2200±25%相对损耗因数 Relative loss factortanδ/μi×10＜10-6＜5＜4＜3饱和磁通密度BsmT25℃500500490Saturation flux density1194A/m100℃390390380剩磁 RemanenceBrmT130130110矫顽力 CoercivityHcA/m131310功率损耗PckW/m325℃Power loss80℃1209060(f=25kHz,B=200mT)100℃1601007050功率损耗PckW/m325℃700650600Power loss80℃550480400(f=100kHz,B=200mT)100℃600450350居里温度 Curie temperatureTc℃≥220≥200≥200≥200密度 Densitydkg/m334.8×104.84.84.8●高磁导率铁氧体材料 High permeability ferrite materials特性符号 单位HP1HP2HP3HP3ACharacteristicsSymbolUnit初始磁导率 Initial permeabilityμi-5000±25% 7000±25% 10000±30% 12000±30%相对损耗因数tanδ/μi×10-6＜15＜7＜7＜10Relative loss factor(100kHz)(10kHz)(10kHz)(10kHz)饱和磁通密度BsmT420400400380Saturation flux density1194A/m1194A/m1194A/m1194A/m剩磁 RemanenceBrmT11010090110矫顽力 CoercivityHcA/m10654.5减落因数 Disaccommodation factorDF×10＜3-6＜3＜2＜2居里温度 Curie temperatureTc℃≥140≥130≥120≥100密度 Densitydkg/m334.85×104.94.954.95注： 如无说明，各项数值均在室温下用...
