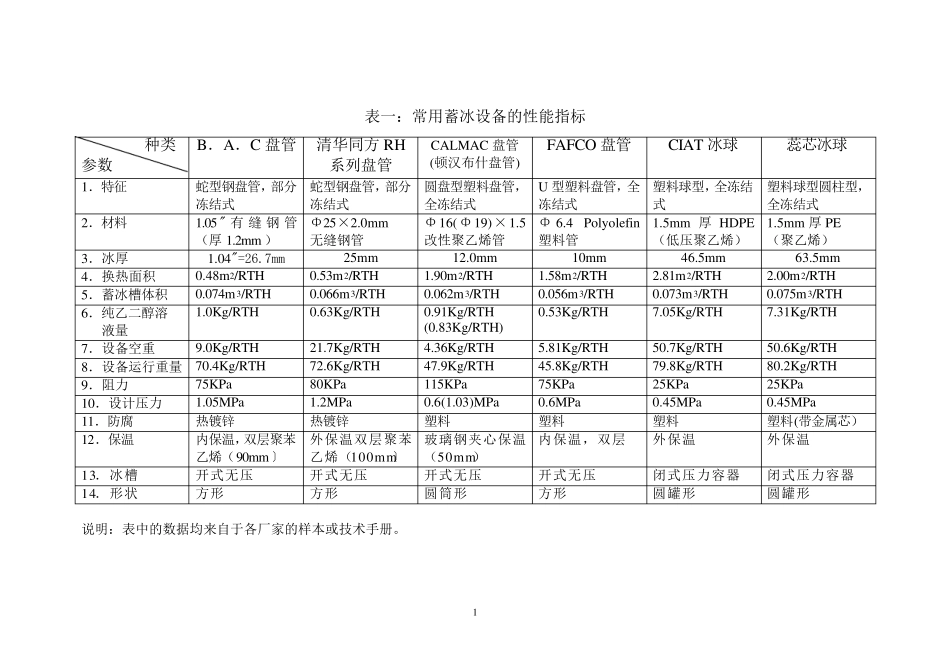

1 表一：常用蓄冰设备的性能指标 种类 参数 B．A．C 盘管 清华同方RH系列盘管 CALMAC 盘管 (顿汉布什盘管) FAFCO 盘管 CIAT 冰球 蕊芯冰球 1．特征 蛇型钢盘管，部分冻结式 蛇型钢盘管，部分冻结式 圆盘型塑料盘管，全冻结式 U 型塑料盘管，全冻结式 塑料球型，全冻结式 塑料球型圆柱型，全冻结式 2．材料 1.05" 有缝钢管（厚1.2mm ） Φ25×2.0mm 无缝钢管 Φ16(Φ19)×1.5改性聚乙烯管 Φ6.4 Polyolefin塑料管 1.5mm 厚HDPE（低压聚乙烯） 1.5mm 厚PE （聚乙烯） 3．冰厚 1.04"=26.7mm 25mm 12.0mm 10mm 46.5mm 63.5mm 4．换热面积 0.48m2/RTH 0.53m2/RTH 1.90m2/RTH 1.58m2/RTH 2.81m2/RTH 2.00m2/RTH 5．蓄冰槽体积 0.074m3/RTH 0.066m3/RTH 0.062m3/RTH 0.056m3/RTH 0.073m3/RTH 0.075m3/RTH 6．纯乙二醇溶 液量 1.0Kg/RTH 0.63Kg/RTH 0.91Kg/RTH (0.83Kg/RTH) 0.53Kg/RTH 7.05Kg/RTH 7.31Kg/RTH 7．设备空重 9.0Kg/RTH 21.7Kg/RTH 4.36Kg/RTH 5.81Kg/RTH 50.7Kg/RTH 50.6Kg/RTH 8．设备运行重量 70.4Kg/RTH 72.6Kg/RTH 47.9Kg/RTH 45.8Kg/RTH 79.8Kg/RTH 80.2Kg/RTH 9．阻力 75KPa 80KPa 115KPa 75KPa 25KPa 25KPa 10．设计压力 1.05MPa 1.2MPa 0.6(1.03)MPa 0.6MPa 0.45MPa 0.45MPa 11．防腐 热镀锌 热镀锌 塑料 塑料 塑料 塑料(带金属芯） 12．保温 内保温，双层聚苯乙烯（90mm〕 外保温双层聚苯乙烯（100mm〕 玻璃钢夹心保温（50mm） 内保温，双层 外保温 外保温 13．冰槽 开式无压 开式无压 开式无压 开式无压 闭式压力容器 闭式压力容器 14．形状 方形 方形 圆筒形 方形 圆罐形 圆罐形 说明：表中的数据均来自于各厂家的样本或技术手册。 2 表 二 ： 常 用 蓄 冰 设 备 性 能 综 合 比 较 种 类 参 数 B． A． C 盘 管 （ 简 称 B） 清 华 同 方 RH 系列 盘 管 （ 简 称 R） CALMAC 盘 管 （ 简 称 CA） FAFCO 盘 管 （ 简 称 F） CIAT 冰 球 （ 简 称C） 蕊 芯 冰 球 （ 简 称Y） 1． 特 征 蛇 型 钢 盘 管 ， 管 外结 冰 ，部 分 冻 结 式 蛇 型 钢 盘 管 ， 管 外结 冰 ，部 分 冻 结 式 圆 盘 型 塑 料 盘 管 ，管 外 结 冰 ， 全 冻 结式 U 型 塑 料 盘 管 ， 管外 ...
