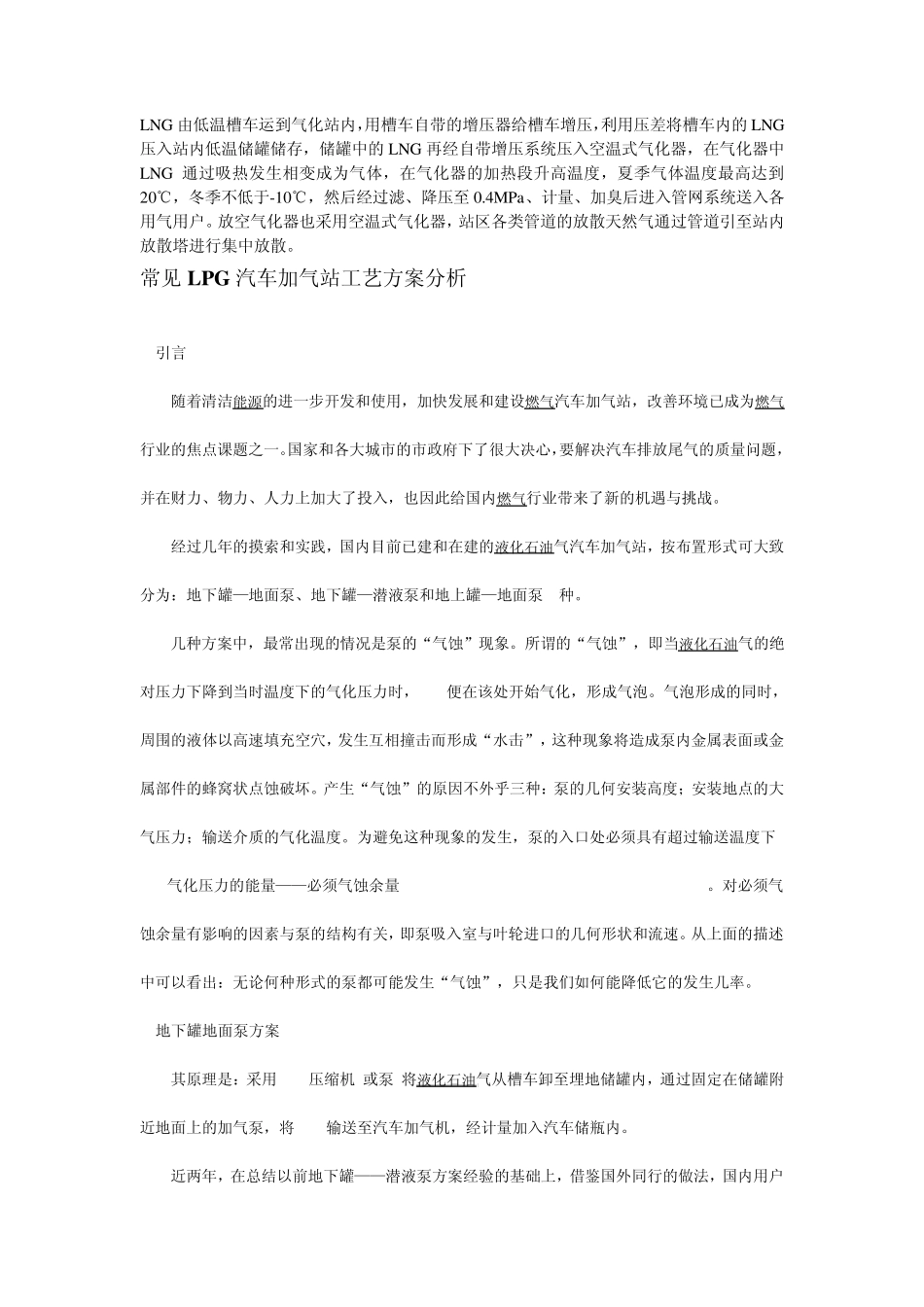

LNG 由低温槽车运到气化站内，用槽车自带的增压器给槽车增压，利用压差将槽车内的 LNG压入站内低温储罐储存，储罐中的 LNG 再经自带增压系统压入空温式气化器，在气化器中LNG 通过吸热发生相变成为气体，在气化器的加热段升高温度，夏季气体温度最高达到20℃，冬季不低于-10℃，然后经过滤、降压至 0.4MPa、计量、加臭后进入管网系统送入各用气用户。放空气化器也采用空温式气化器，站区各类管道的放散天然气通过管道引至站内放散塔进行集中放散。 常见 LPG 汽车加气站工艺方案分析 l 引言 随着清洁能源的进一步开发和使用，加快发展和建设燃气汽车加气站，改善环境已成为燃气行业的焦点课题之一。国家和各大城市的市政府下了很大决心，要解决汽车排放尾气的质量问题，并在财力、物力、人力上加大了投入，也因此给国内燃气行业带来了新的机遇与挑战。 经过几年的摸索和实践，国内目前已建和在建的液化石油气汽车加气站，按布置形式可大致分为：地下罐—地面泵、地下罐—潜液泵和地上罐—地面泵 3种。 几种方案中，最常出现的情况是泵的“气蚀”现象。所谓的“气蚀”，即当液化石油气的绝对压力下降到当时温度下的气化压力时，LPG便在该处开始气化，形成气泡。气泡形成的同时，周围的液体以高速填充空穴，发生互相撞击而形成“水击”，这种现象将造成泵内金属表面或金属部件的蜂窝状点蚀破坏。产生“气蚀”的原因不外乎三种：泵的几何安装高度；安装地点的大气压力；输送介质的气化温度。为避免这种现象的发生，泵的入口处必须具有超过输送温度下LPG气化压力的能量——必须气蚀余量 NPSH(required net positive suction head)。对必须气蚀余量有影响的因素与泵的结构有关，即泵吸入室与叶轮进口的几何形状和流速。从上面的描述中可以看出：无论何种形式的泵都可能发生“气蚀”，只是我们如何能降低它的发生几率。 2 地下罐地面泵方案 其原理是：采用 LPG压缩机(或泵)将液化石油气从槽车卸至埋地储罐内，通过固定在储罐附近地面上的加气泵，将 LPG输送至汽车加气机，经计量加入汽车储瓶内。 近两年，在总结以前地下罐——潜液泵方案经验的基础上，借鉴国外同行的做法，国内用户逐步采用了这种工艺方案。鉴于这种布置形式，为满足加气要求，应选择中等流量、高压差、运行无脉动、抗气蚀能力强的加气泵，即多级离心泵或环流涡轮泵，相对其它种类的泵更能适合这种方案。 多级侧腔离心泵，通过其离心机与侧腔结构融为一体的设...
