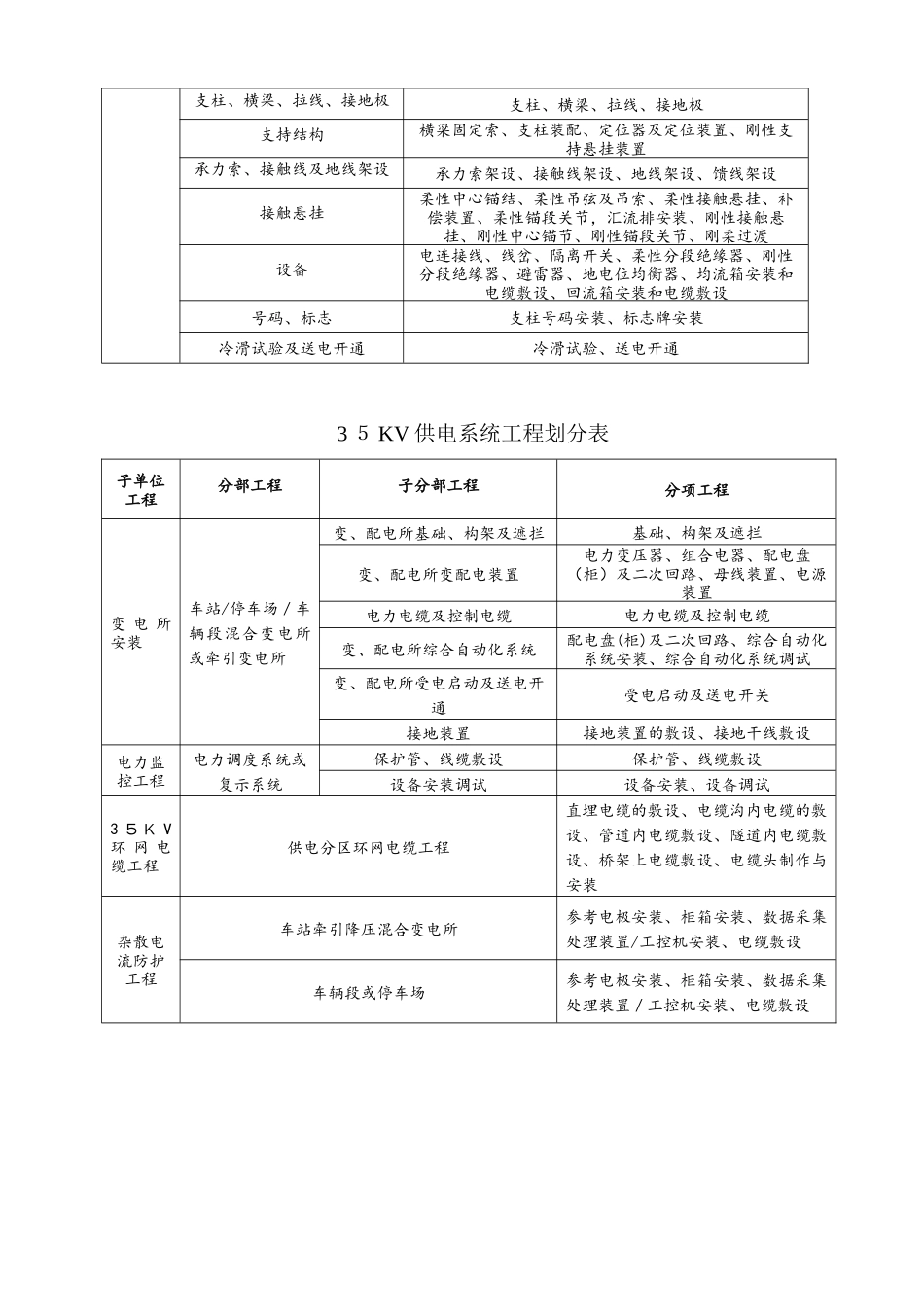

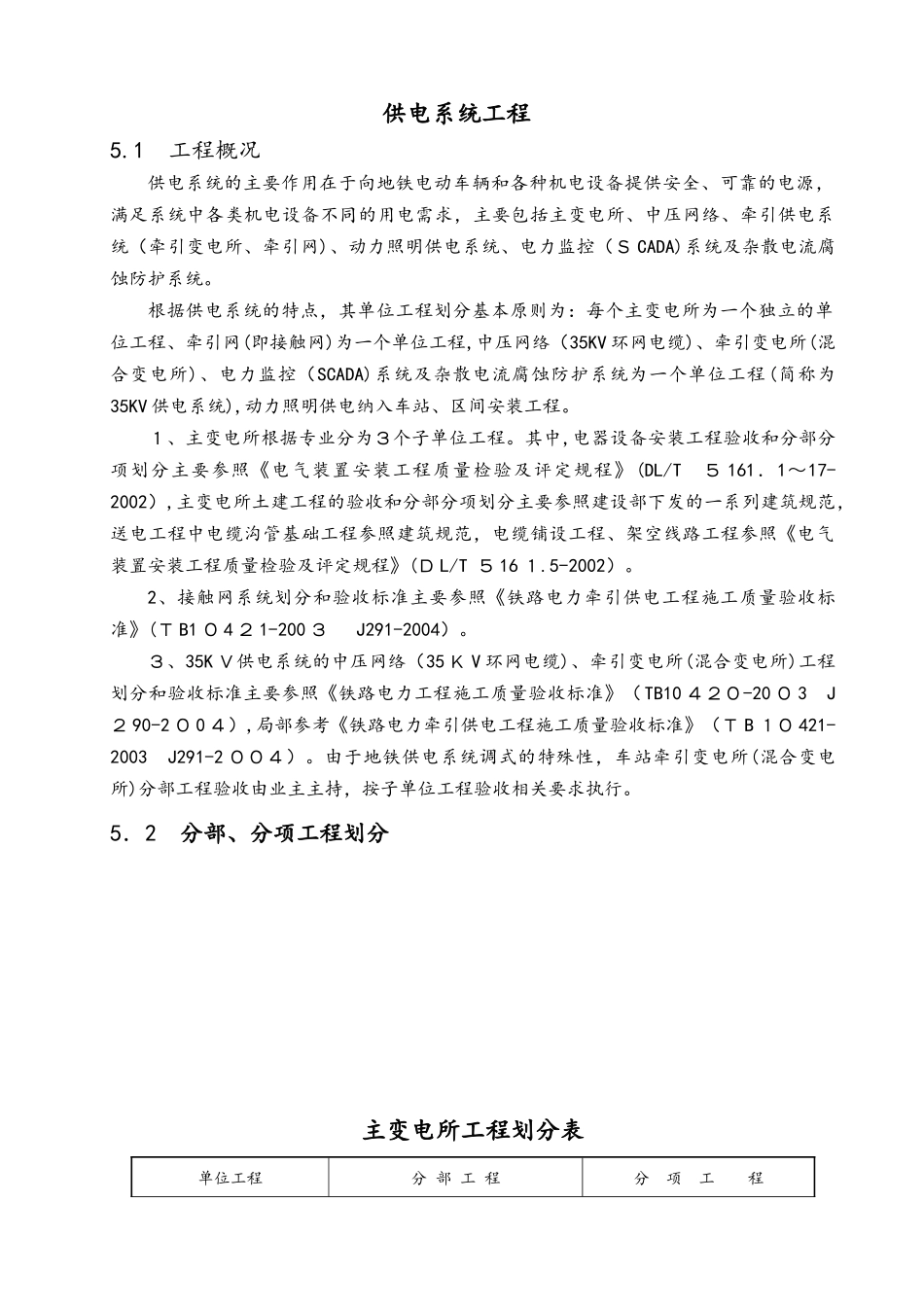

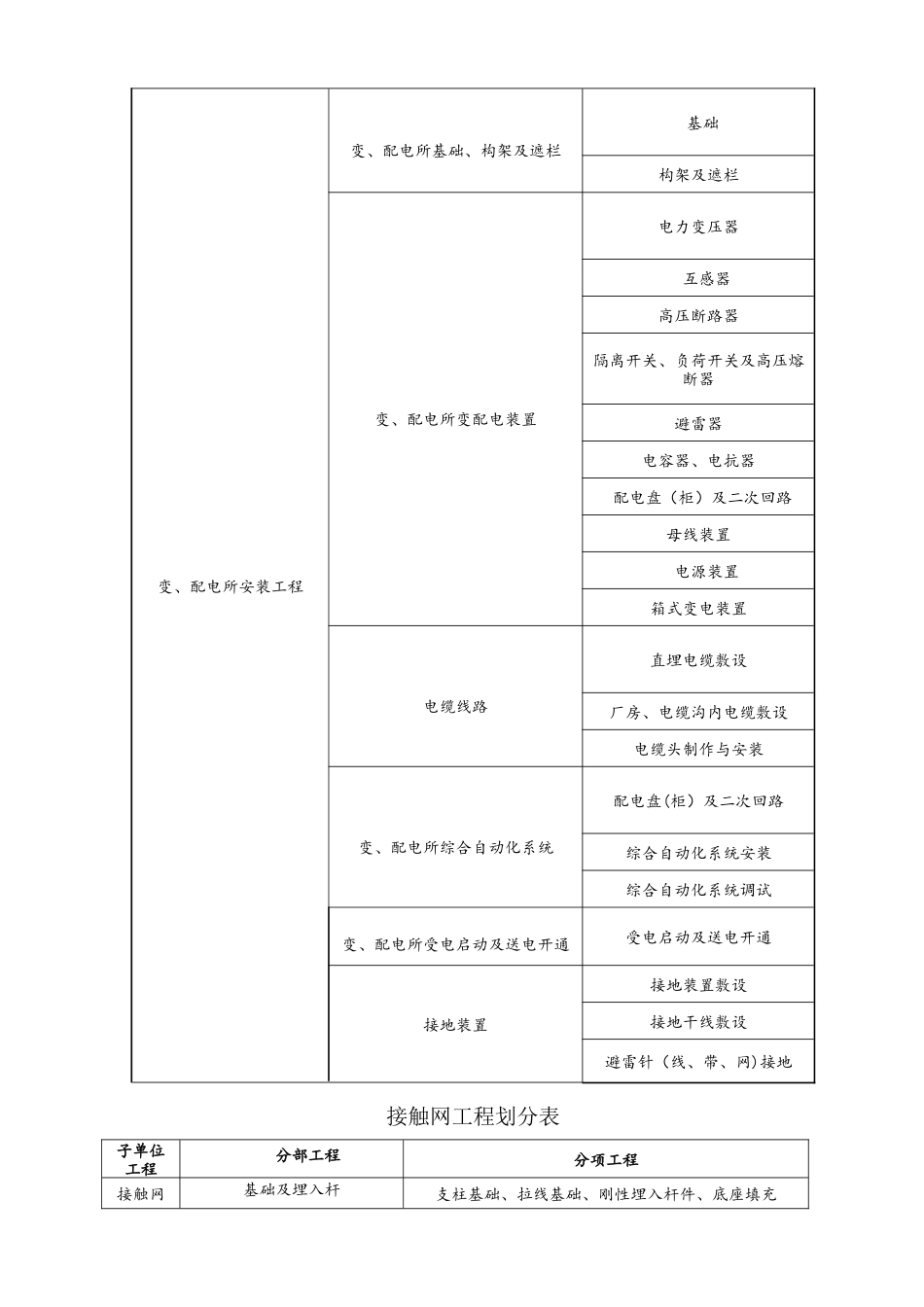

供电系统工程5.1工程概况供电系统的主要作用在于向地铁电动车辆和各种机电设备提供安全、可靠的电源，满足系统中各类机电设备不同的用电需求，主要包括主变电所、中压网络、牵引供电系统（牵引变电所、牵引网)、动力照明供电系统、电力监控（ＳCADA)系统及杂散电流腐蚀防护系统。根据供电系统的特点，其单位工程划分基本原则为：每个主变电所为一个独立的单位工程、牵引网(即接触网)为一个单位工程,中压网络（35KV环网电缆)、牵引变电所(混合变电所)、电力监控（SCADA)系统及杂散电流腐蚀防护系统为一个单位工程(简称为35KV供电系统),动力照明供电纳入车站、区间安装工程。１、主变电所根据专业分为３个子单位工程。其中,电器设备安装工程验收和分部分项划分主要参照《电气装置安装工程质量检验及评定规程》(DL/T５161．1～17-2002）,主变电所土建工程的验收和分部分项划分主要参照建设部下发的一系列建筑规范，送电工程中电缆沟管基础工程参照建筑规范，电缆铺设工程、架空线路工程参照《电气装置安装工程质量检验及评定规程》(ＤL/T５16１.5-2002）。2、接触网系统划分和验收标准主要参照《铁路电力牵引供电工程施工质量验收标准》(ＴB1０4２1-200３J291-2004）。３、35KＶ供电系统的中压网络（35ＫV环网电缆)、牵引变电所(混合变电所)工程划分和验收标准主要参照《铁路电力工程施工质量验收标准》（TB10４２０-20０3J２90-2０0４）,局部参考《铁路电力牵引供电工程施工质量验收标准》（ＴB１０421-2003J291-2００４）。由于地铁供电系统调式的特殊性，车站牵引变电所(混合变电所)分部工程验收由业主主持，按子单位工程验收相关要求执行。5．2分部、分项工程划分主变电所工程划分表单位工程分部工程分项工程变、配电所安装工程变、配电所基础、构架及遮栏基础构架及遮栏变、配电所变配电装置电力变压器互感器高压断路器隔离开关、负荷开关及高压熔断器避雷器电容器、电抗器配电盘（柜）及二次回路母线装置电源装置箱式变电装置电缆线路直埋电缆敷设厂房、电缆沟内电缆敷设电缆头制作与安装变、配电所综合自动化系统配电盘(柜）及二次回路综合自动化系统安装综合自动化系统调试变、配电所受电启动及送电开通受电启动及送电开通接地装置接地装置敷设接地干线敷设避雷针（线、带、网)接地接触网工程划分表子单位工程分部工程分项工程接触网基础及埋入杆支柱基础、拉线基础、刚性埋入杆件、底座填充支柱、横梁、拉线、接地极支柱、横梁、拉线、接地极支持结构横梁固定索、支柱装配、定位器及定位装置、刚性支持悬挂装置承力索、接触线及地线架设承力索架设、接触线架设、地线架设、馈线架设接触悬挂柔性中心锚结、柔性吊弦及吊索、柔性接触悬挂、补偿装置、柔性锚段关节，汇流排安装、刚性接触悬挂、刚性中心锚节、刚性锚段关节、刚柔过渡设备电连接线、线岔、隔离开关、柔性分段绝缘器、刚性分段绝缘器、避雷器、地电位均衡器、均流箱安装和电缆敷设、回流箱安装和电缆敷设号码、标志支柱号码安装、标志牌安装冷滑试验及送电开通冷滑试验、送电开通3５KV供电系统工程划分表子单位工程分部工程子分部工程分项工程变电所安装车站/停车场／车辆段混合变电所或牵引变电所变、配电所基础、构架及遮拦基础、构架及遮拦变、配电所变配电装置电力变压器、组合电器、配电盘（柜）及二次回路、母线装置、电源装置电力电缆及控制电缆电力电缆及控制电缆变、配电所综合自动化系统配电盘(柜)及二次回路、综合自动化系统安装、综合自动化系统调试变、配电所受电启动及送电开通受电启动及送电开关接地装置接地装置的敷设、接地干线敷设电力监控工程电力调度系统或复示系统保护管、线缆敷设保护管、线缆敷设设备安装调试设备安装、设备调试3５ＫV环网电缆工程供电分区环网电缆工程直埋电缆的敷设、电缆沟内电缆的敷设、管道内电缆敷设、隧道内电缆敷设、桥架上电缆敷设、电缆头制作与安装杂散电流防护工程车站牵引降压混合变电所参考电极安装、柜箱安装、数据采集处理装置/工控机安装、电缆敷设车辆段或停车场参考电极安装、柜箱安装、数据采集处理装置／工控机安装、电缆敷设5.3主变电所工程验收资...
