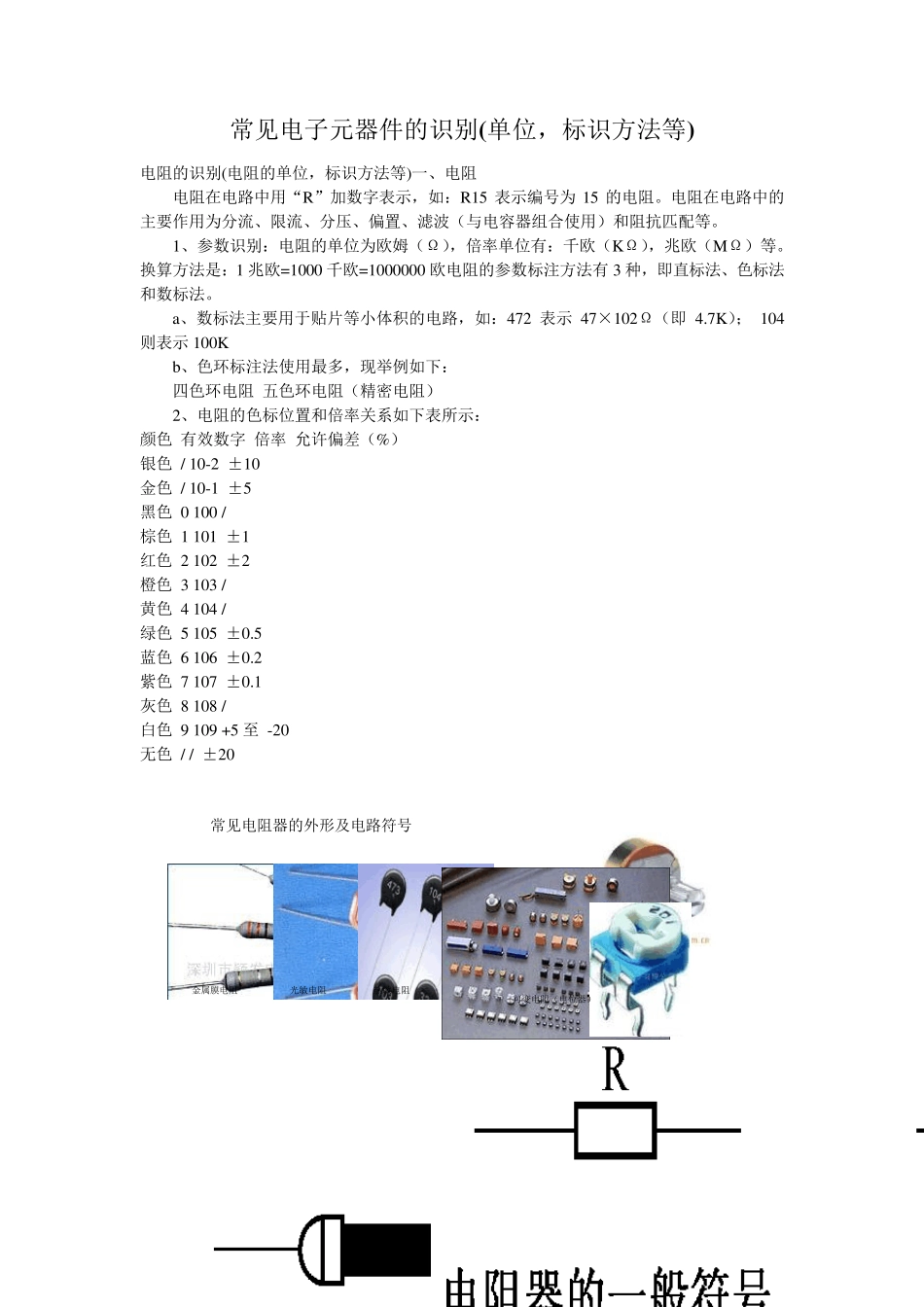

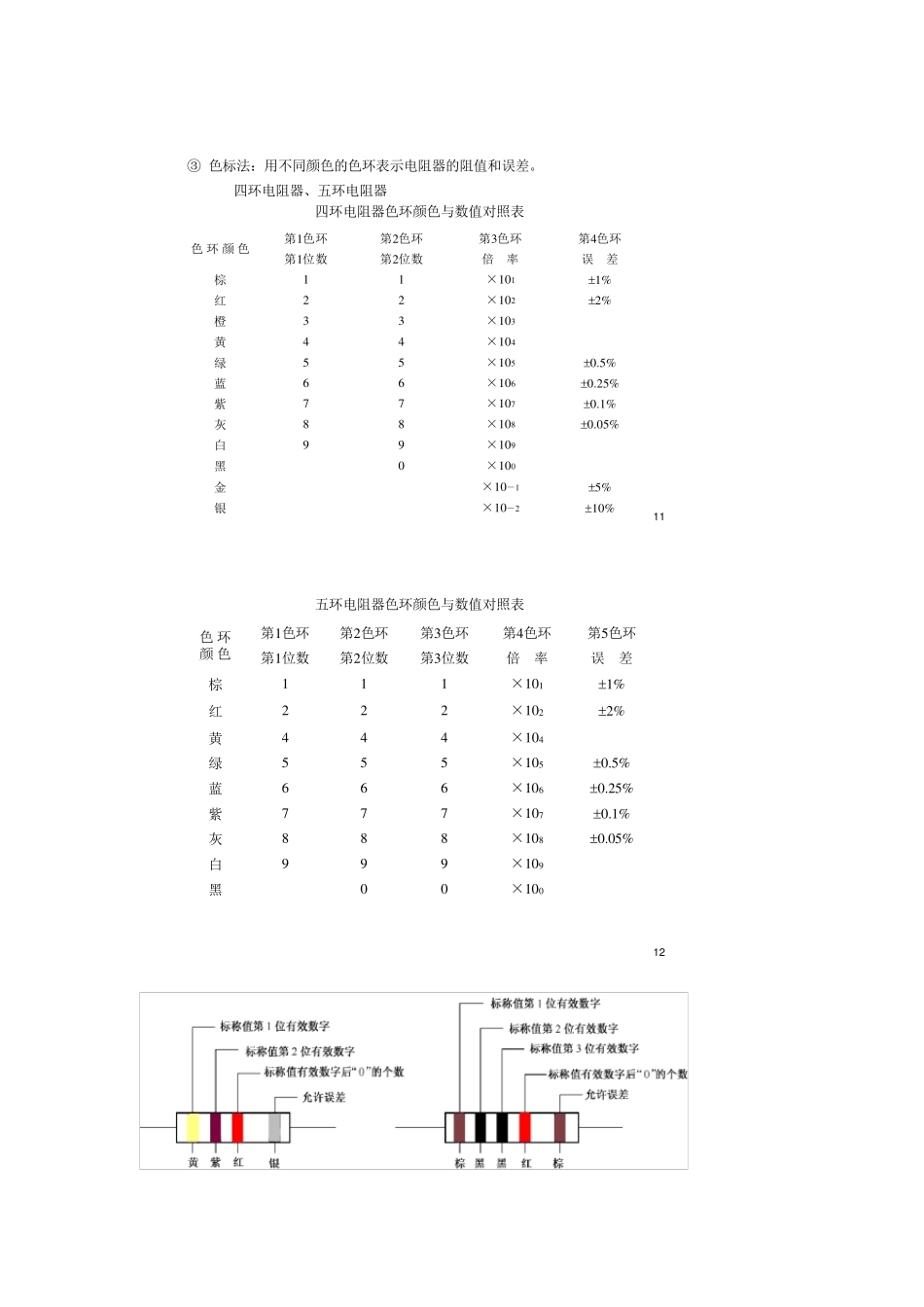

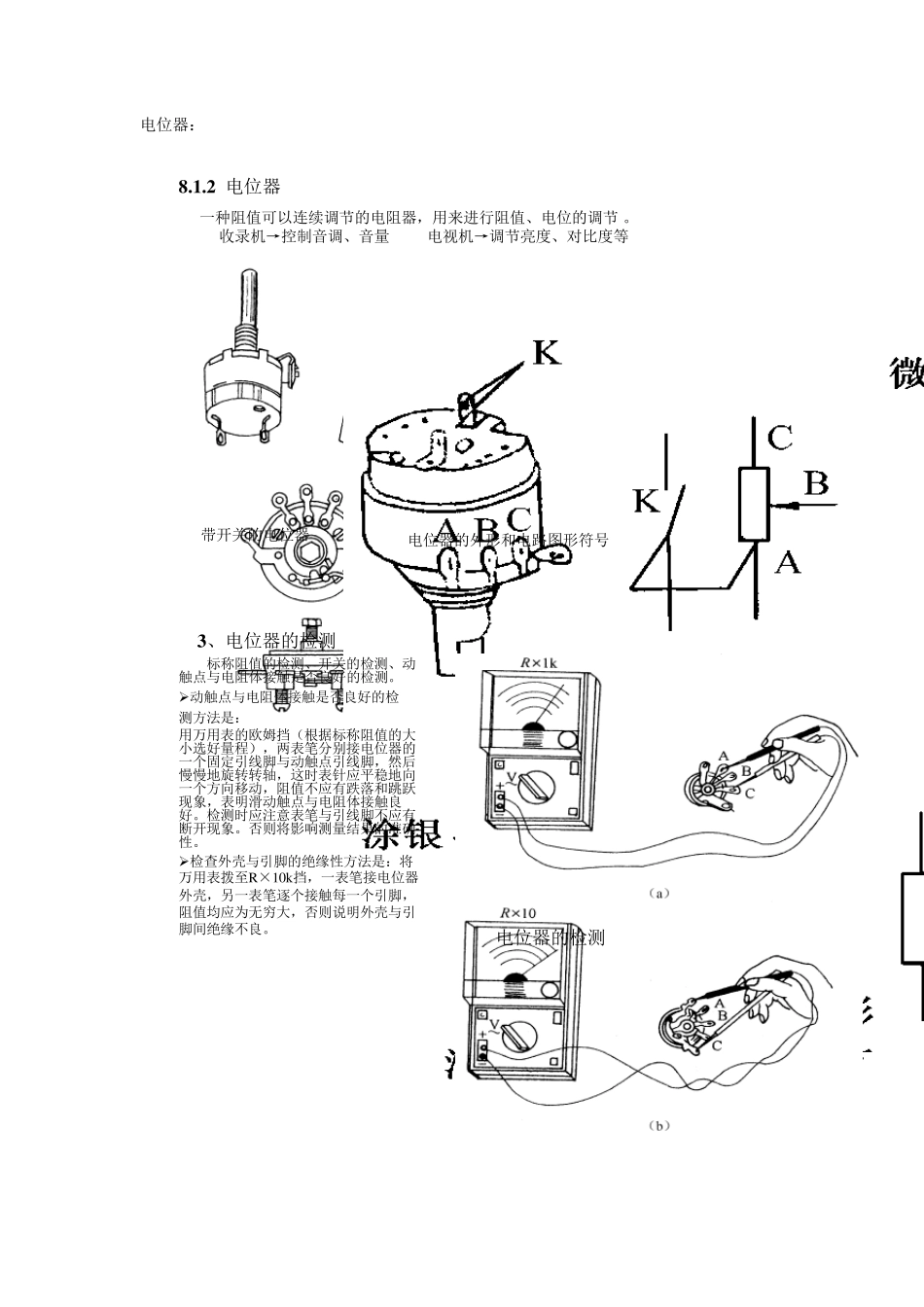

常见电子元器件的识别(单位，标识方法等) 电阻的识别(电阻的单位，标识方法等)一、电阻 电阻在电路中用“R”加数字表示，如：R15 表示编号为15 的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。 1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1 兆欧=1000 千欧=1000000 欧电阻的参数标注方法有3 种，即直标法、色标法和数标法。 a、数标法主要用于贴片等小体积的电路，如：472 表示 47×102Ω（即4.7K）； 104则表示100K b、色环标注法使用最多，现举例如下： 四色环电阻 五色环电阻（精密电阻） 2、电阻的色标位置和倍率关系如下表所示： 颜色 有效数字 倍率 允许偏差（%） 银色 / 10-2 ±10 金色 / 10-1 ±5 黑色 0 100 / 棕色 1 101 ±1 红色 2 102 ±2 橙色 3 103 / 黄色 4 104 / 绿色 5 105 ±0.5 蓝色 6 106 ±0.2 紫色 7 107 ±0.1 灰色 8 108 / 白色 9 109 +5 至 -20 无色 / / ±20 4常见电阻器的外形及电路符号金属膜电阻光敏电阻热敏电阻可变电阻（电位器） 11③色标法：用不同颜色的色环表示电阻器的阻值和误差。四环电阻器、五环电阻器四环电阻器色环颜色与数值对照表1 0 %×1 0 －2银5 %×1 0 －1金×1 0 00黑×1 0 999白0 .0 5 %×1 0 888灰0 .1 %×1 0 777紫0 .2 5 %×1 0 666蓝0 .5 %×1 0 555绿×1 0 444黄×1 0 333橙2 %×1 0 222红1 %×1 0 111棕误差倍率第2 位数第1 位数第4 色环第3 色环第2 色环第1 色环色环颜色 12五环电阻器色环颜色与数值对照表×1 0 000黑×1 0 9999白0 .0 5 %×1 0 8888灰0 .1 %×1 0 7777紫0 .2 5 %×1 0 6666蓝0 .5 %×1 0 5555绿×1 0 4444黄2 %×1 0 2222红1 %×1 0 1111棕误差倍率第3 位数第2 位数第1 位数第5 色环第4 色环第3 色环第2 色环第1 色环色环颜色 电位器： 16一种阻值可以连续调节的电阻器，用来进行阻值、电位的调节 。收录机→控制音调、音量电视机→调节亮度、对比度等8 .1 .2 电位器带开关的电位器电位器的外形和电路图形符号 193 、电位器的检测标称阻值的检测、开关的检测、动触点与电阻体接触是否良好的检测。➢动触点与电阻体接触是否良好的检测方法是：用万用表的...
