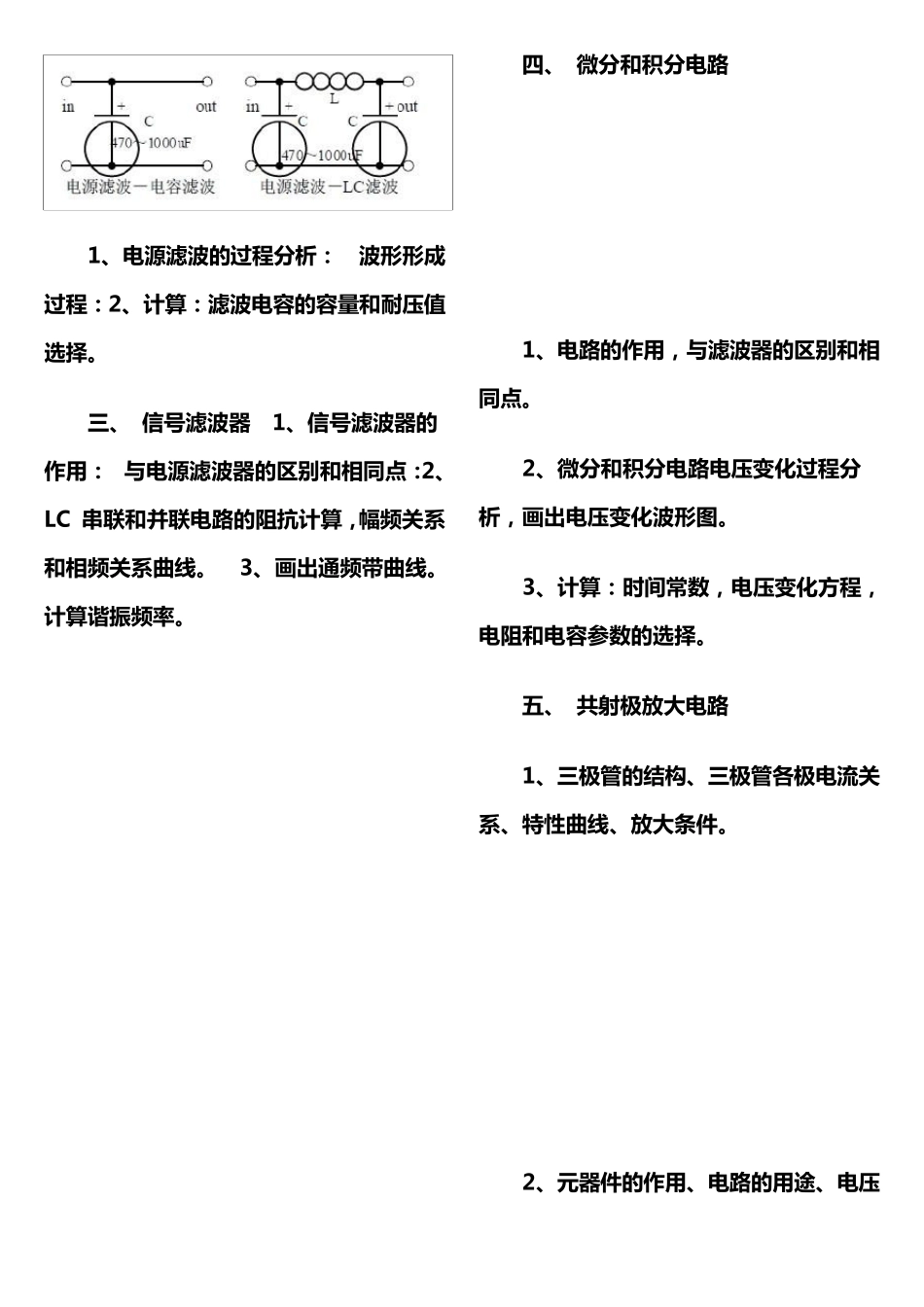

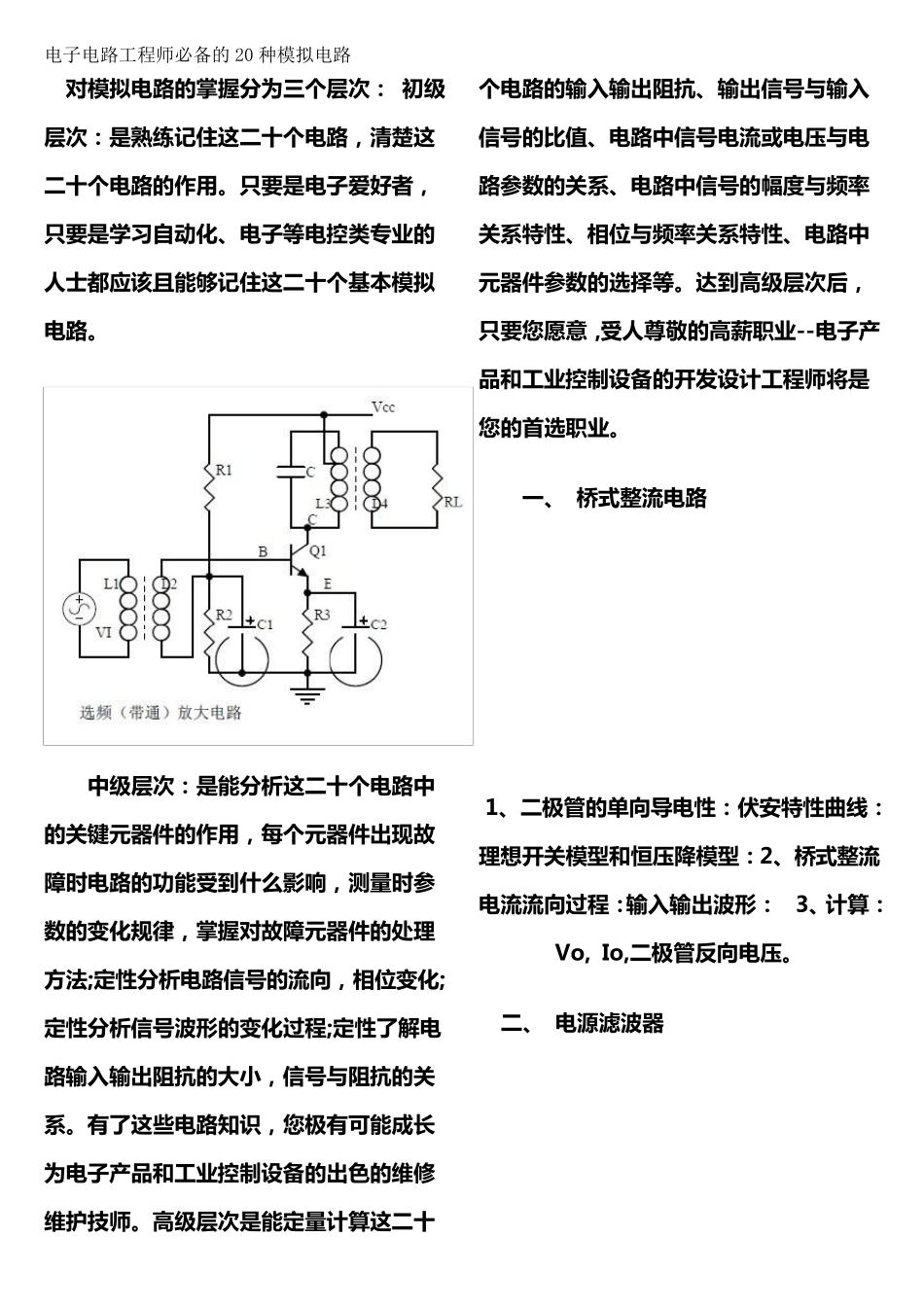

电子电路工程师必备的 20 种模拟电路 对 模 拟 电 路 的 掌 握 分 为 三 个 层 次 : 初 级层 次 : 是 熟 练 记 住 这 二 十 个 电 路 , 清 楚 这二 十 个 电 路 的 作 用 。 只 要 是 电 子 爱 好 者 ,只 要 是 学 习 自 动 化 、电 子 等电 控类专业的人士都应该且能够记 住 这 二 十 个 基本模 拟电 路 。 中级 层 次 : 是 能分 析这 二 十 个 电 路 中的 关键元器件的 作 用 , 每个 元器件出现故障时电 路 的 功能受到什么影响, 测量时参数的 变化 规律, 掌 握 对 故障元器件的 处理方法;定性分 析电 路 信号的 流向, 相位变化 ;定性分 析信号波形的 变化 过程;定性了解电路 输入输出阻抗的 大小, 信号与阻抗的 关系。 有了这 些电 路 知识, 您极有可能成长为 电 子 产品和工业控制设备的 出色的 维 修维 护 技 师 。 高 级 层 次 是 能定量计 算 这 二 十个 电 路 的 输入输出阻抗、输出信号与输入信号的 比 值 、电 路 中信号电 流或 电 压 与电路 参数的 关系、电 路 中信号的 幅 度 与频 率关系特 性、相位与频 率 关系特 性、电 路 中元器件参数的 选 择 等。 达 到高 级 层 次 后 ,只 要 您愿 意 ,受人尊 敬 的 高 薪 职 业--电 子 产品和工业控制设备的 开 发 设计 工程师 将 是您的 首 选 职 业。 一 、 桥 式 整 流电 路 1、二 极管 的 单 向导 电 性: 伏 安 特 性曲 线 :理想 开 关模 型 和恒 压 降 模 型 : 2、桥 式 整 流电 流流向过程: 输入输出波形: 3、计 算 :Vo, Io,二 极管 反 向电 压 。 二 、 电 源 滤 波器 1、电源滤波的过程分析: 波形形成过程:2、计算:滤波电容的容量和耐压值选择。 三、 信号滤波器 1、信号滤波器的作用: 与电源滤波器的区别和相同点:2、LC 串联和并联电路的阻抗计算,幅频关系和相频关系曲线。 3、画出通频带曲线。计算谐振频率。 四、 微分和积分电路 1、电路的作用,与滤波器的区别和相同点。 2、微分和积分电路电压变化过程分析,画出电压变化波形图。 3、计算:时间常数,电压变化方程,电阻和电容参数的选择。 五、 共射极放大电路 1、三极管的结构、三极管各极电流关系、特性曲线、放...
