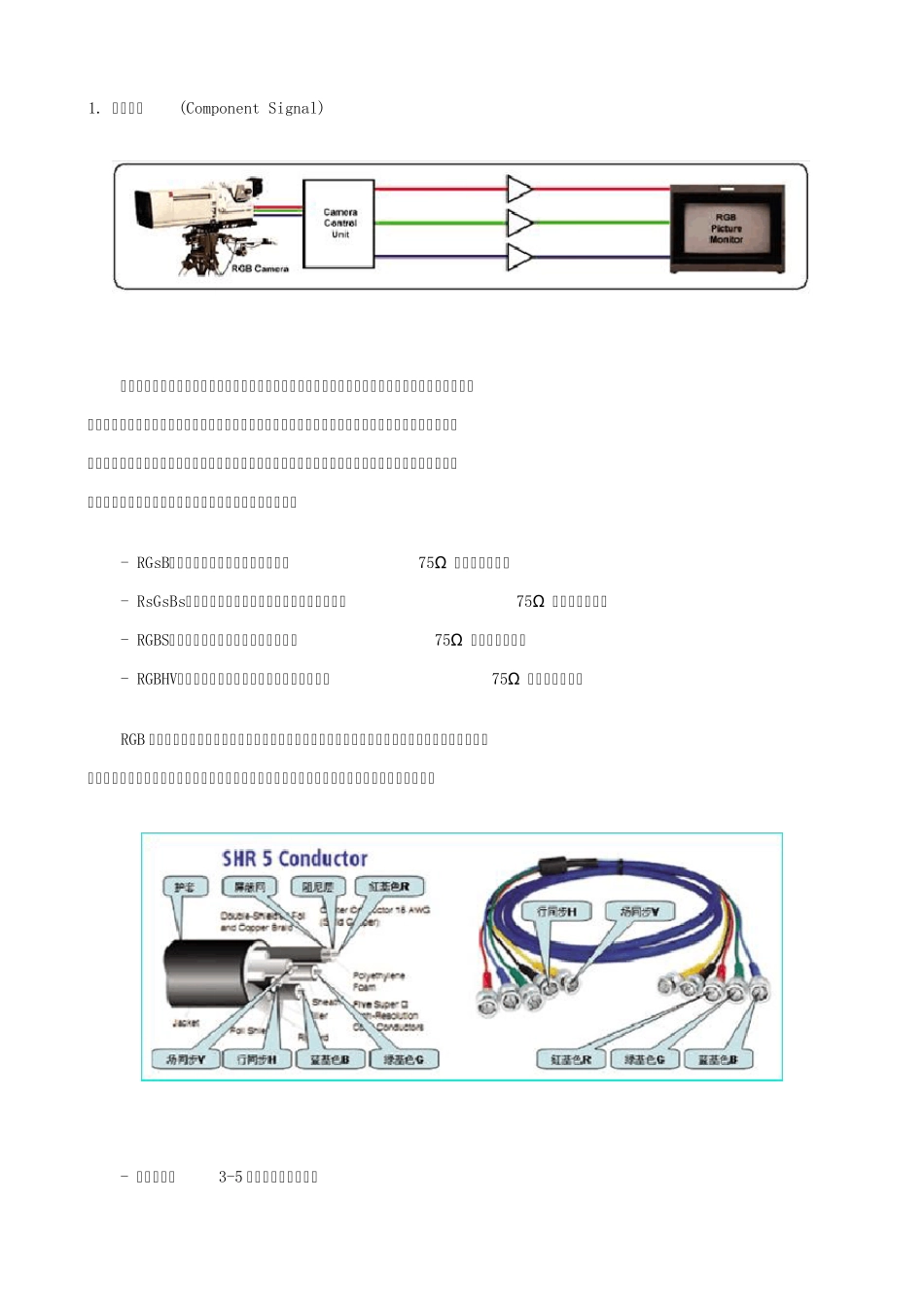

1. 分量视频(Component Signal) 摄像机的光学系统将景像的光束分解为三种基本的彩色：红色、绿色和蓝色。感光器材再把三种单色图像转换成分离的电信号。为了识别图像的左边沿和顶部，电信号中附加有同步信息。显示终端与摄像机的同步信息可以附加在绿色通道上，有时也附加在所有的三个通道，甚至另作为一个或两个独立的通道进行传输，下面是几种常见的同步信号附加模式和表示方法： - RGsB：同步信号附加在绿色通道，三根75Ω 同轴电缆传输。 - RsGsBs：同步信号附加在红、绿、蓝三个通道，三根75Ω 同轴电缆传输。 - RGBS：同步信号作为一个独立通道，四根75Ω 同轴电缆传输。 - RGBHV：同步信号作为行、场二个独立通道，五根75Ω 同轴电缆传输。 RGB 分量视频可以产生从摄像机到显示终端的高质量图像，但传输这样的信号至少需要三个独立通道分别处理，使信号具有相同的增益、直流偏置、时间延迟和频率响应，分量视频的传输特性如下： - 传输介质：3-5 根带屏蔽的同轴电缆 - 传输阻抗：75?- 常用接头：3-5×BNC 接头 - 接线标准：红色=红基色(R)信号线，绿色=绿基色(G)信号线，蓝色=蓝基色(B)信号线，黑色=行同步 (H)信号线，黄色=场同步(V)信号线，公共地＝屏蔽网线(见附图VP-03) 2. 复合视频(Composite-Video) 由于分量视频信号各个通道间的增益不等或直流偏置的误差，会使终端显示的彩色产生细微的变化。同时，可能由于多条传输电缆的长度误差或者采用了不同的传输路径，这将会使彩色信号产生定时偏离，导致图像边缘模糊不清，严重时甚至出现多个分离的图像。 插入NTSC 或 PAL 编解码器使视频信号易于处理而且是沿单线传输，这就是复合视频。复合视频格式是折中解决长距离传输的方式，色度和亮度共享4.2MHz(NTSC)或 5.0-5.5MHz(PAL)的频率带宽，互相之间有比较大的串扰，所以还是要考虑频率响应和定时问题，应当避免使用多级编解码器，复合视频的传输特性如下： - 传输介质：单根带屏蔽的同轴电缆 - 传输阻抗：75?- 常用接头：BNC 接头、莲花(RCA)接头 - 接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(见附图VP-01) 3. 色差信号(Y,R-Y,B-Y) 对视频信号进行处理而传输图像时，RGB 分量视频的方式并不是带宽利用率最高的方法，原因是三个分量信号均需要相同的带宽。 人类视觉对亮度细节变化的感受比彩色的变化更加灵敏，因此我们可以将整个带宽用于亮度信息，把剩余可用带宽用于色差信息，...
