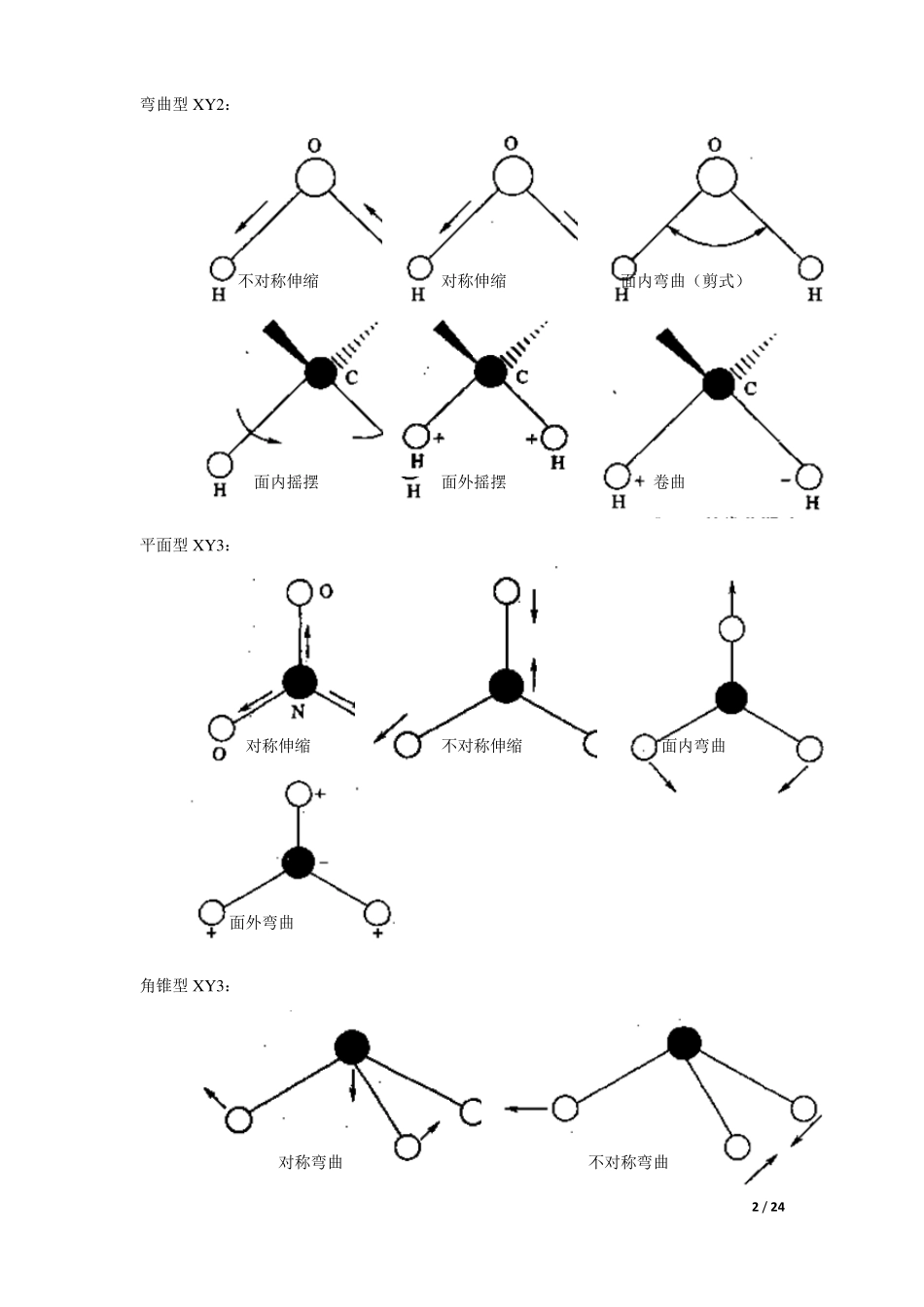

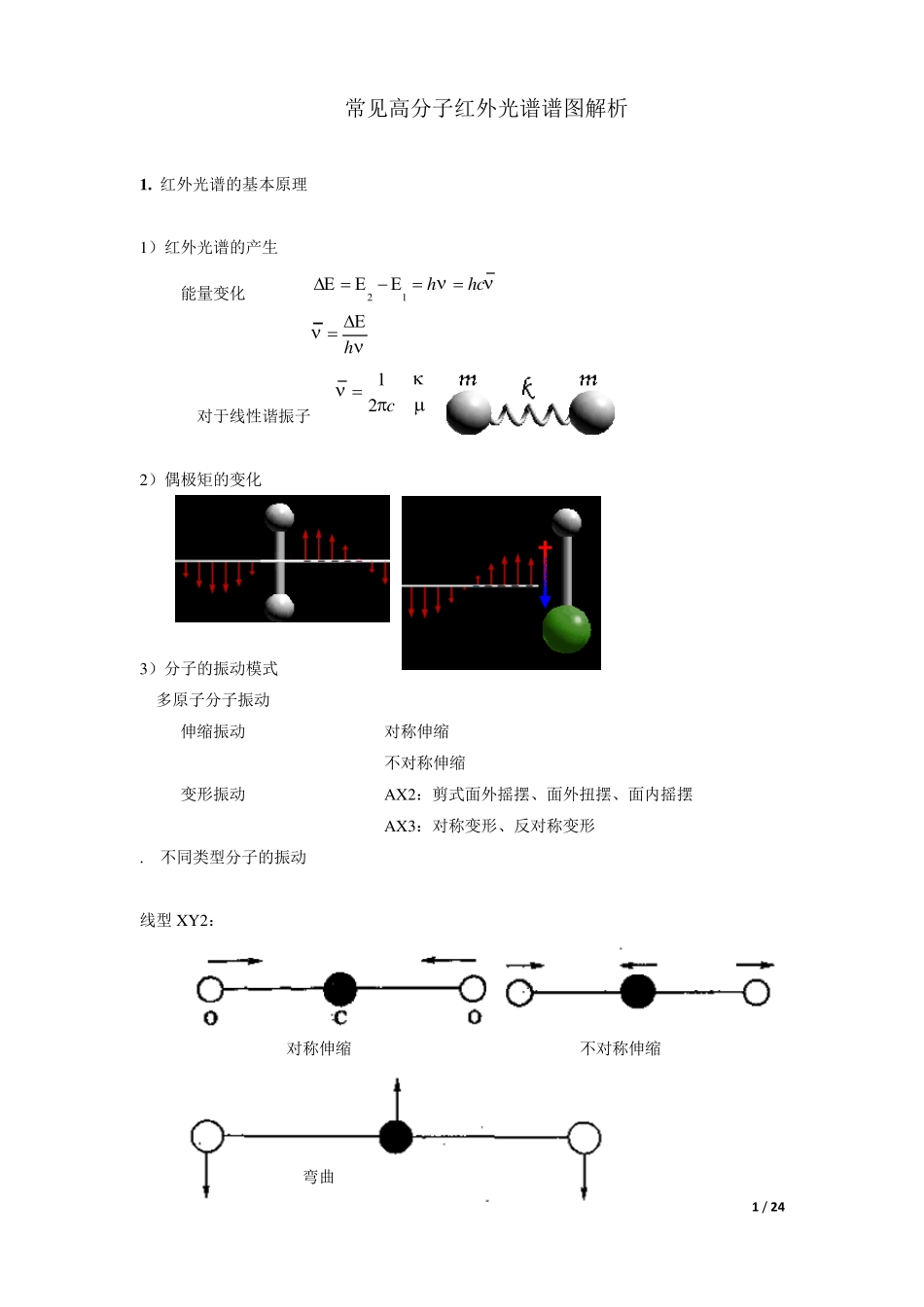

1 / 24 常见高分子红外光谱谱图解析 1 . 红外光谱的基本原理 1）红外光谱的产生 能量变化 hch12 h 对于线性谐振子 c21 2）偶极矩的变化 3）分子的振动模式 多原子分子振动 伸缩振动 对称伸缩 不对称伸缩 变形振动 A X 2：剪式面外摇摆、面外扭摆、面内摇摆 A X 3：对称变形、反对称变形 . 不同类型分子的振动 线型 X Y 2： 对称伸缩 不对称伸缩 弯曲 2 / 24 弯曲型X Y 2： 不对称伸缩 对称伸缩 面内弯曲（剪式） 面内摇摆 面外摇摆 卷曲 平面型X Y 3： 对称伸缩 不对称伸缩 面内弯曲 面外弯曲 角锥型X Y 3： 对称弯曲 不对称弯曲 3 / 24 面内摇摆 4 ）聚合物红外光谱的特点 1 、组成吸收带 2 、构象吸收带 3 、立构规整性吸收带 4 、构象规整性吸收带 5 、结晶吸收带 2 聚合物的红外谱图 1 ）聚乙烯 2919cm-1 －CH2－ 不对称伸缩振动 2851 cm-1 －CH2－ 对称伸缩振动 1467 cm-1 －CH2－ 弯曲振动 725 cm-1 －（CH2）n－（n≥4） 面内摇摆振动 各种类型的聚乙烯红外光谱非常相似。在结晶聚乙烯中，720 cm-1的吸收峰常分裂为双峰。 要用红外光谱区别不同类型的聚乙烯，需要用较厚的薄膜测绘红外光谱。这些光谱之间的差别反映了聚乙烯结构与线性—CH2—链之间的差别，主要表现在1000-870㎝-1之间的不饱和基团吸收不同，甲基浓度不同以及在800-700㎝-1之间支化吸收带不同。 4 / 24 低压聚乙烯（热压薄膜） 中压聚乙烯（热压薄膜） 高压聚乙烯（热压薄膜） 5 / 24 低压 888cm－1 >C＝CH2 面外变形 990cm－1 -CH=CH2 面外变形 909cm－1 -CH=CH2 面外变形 970cm－1 反式-CH=CH- 面外变形 中压 990cm－1 -CH=CH2 面外变形 909cm－1 -CH=CH2 面外变形 高压 888cm－1 >C＝CH2 面外变形 2.聚丙烯 无规聚丙烯 2953 cm－1 －CH3 不对称伸缩振动 2917 cm－1 －CH2－ 不对称伸缩振动 2873 cm－1 －CH3 对称伸缩振动 2845 cm－1 －CH2－ 对称伸缩振动 1459 cm－1 －CH2－ 弯曲振动 1377 cm－1 －CH3 对称变形振动 1156 cm－1 －CH3 面外摇摆振动 971 cm－1 －CH3 面内摇摆振动 6 / 24 等规聚丙烯 等规聚丙烯的红外光谱中，在1250-830 cm－1区域出现一系列尖锐的中等强度吸收带（1165、998、895、840 cm－1）。这些吸收与聚合物的化学结构和...
