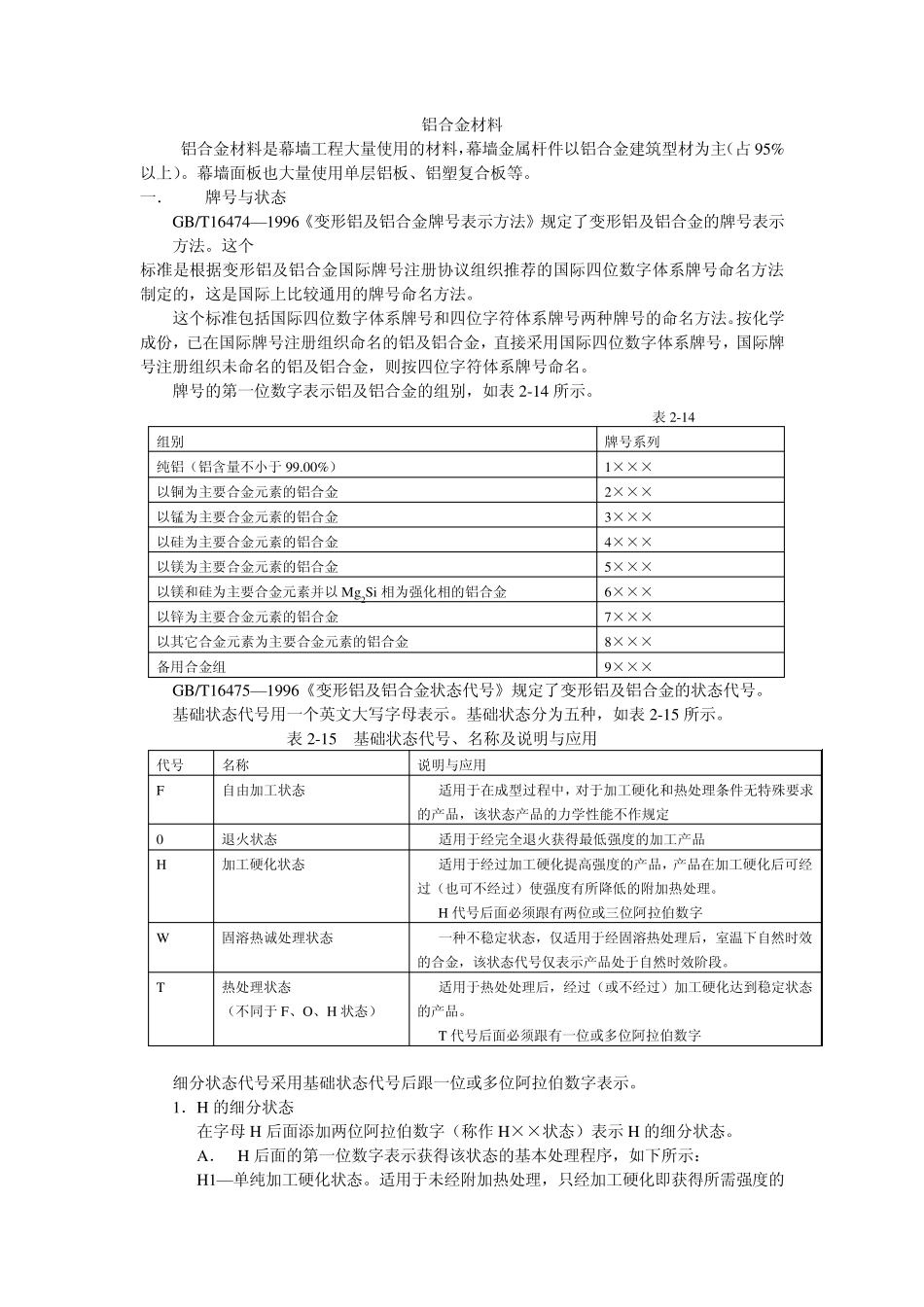

铝合金材料 铝合金材料是幕墙工程大量使用的材料，幕墙金属杆件以铝合金建筑型材为主（占95%以上）。幕墙面板也大量使用单层铝板、铝塑复合板等。 一． 牌号与状态 GB/T16474—1996《变形铝及铝合金牌号表示方法》规定了变形铝及铝合金的牌号表示方法。这个 标准是根据变形铝及铝合金国际牌号注册协议组织推荐的国际四位数字体系牌号命名方法制定的，这是国际上比较通用的牌号命名方法。 这个标准包括国际四位数字体系牌号和四位字符体系牌号两种牌号的命名方法。按化学成份，已在国际牌号注册组织命名的铝及铝合金，直接采用国际四位数字体系牌号，国际牌号注册组织未命名的铝及铝合金，则按四位字符体系牌号命名。 牌号的第一位数字表示铝及铝合金的组别，如表2-14 所示。 表2-14 组别 牌号系列 纯铝（铝含量不小于99.00%） 1××× 以铜为主要合金元素的铝合金 2××× 以锰为主要合金元素的铝合金 3××× 以硅为主要合金元素的铝合金 4××× 以镁为主要合金元素的铝合金 5××× 以镁和硅为主要合金元素并以Mg2Si相为强化相的铝合金 6××× 以锌为主要合金元素的铝合金 7××× 以其它合金元素为主要合金元素的铝合金 8××× 备用合金组 9××× GB/T16475—1996《变形铝及铝合金状态代号》规定了变形铝及铝合金的状态代号。 基础状态代号用一个英文大写字母表示。基础状态分为五种，如表2-15 所示。 表2-15 基础状态代号、名称及说明与应用 代号 名称 说明与应用 F 自由加工状态 适用于在成型过程中，对于加工硬化和热处理条件无特殊要求的产品，该状态产品的力学性能不作规定 0 退火状态 适用于经完全退火获得最低强度的加工产品 H 加工硬化状态 适用于经过加工硬化提高强度的产品，产品在加工硬化后可经过（也可不经过）使强度有所降低的附加热处理。 H 代号后面必须跟有两位或三位阿拉伯数字 W 固溶热诚处理状态 一种不稳定状态，仅适用于经固溶热处理后，室温下自然时效的合金，该状态代号仅表示产品处于自然时效阶段。 T 热处理状态 （不同于F、O、H 状态） 适用于热处处理后，经过（或不经过）加工硬化达到稳定状态的产品。 T 代号后面必须跟有一位或多位阿拉伯数字 细分状态代号采用基础状态代号后跟一位或多位阿拉伯数字表示。 1．H 的细分状态 在字母 H 后面添加两位阿拉伯数字（称作 H××状态）表示H 的细分状态。 A． H 后面的第一位数字表示获得该状...
