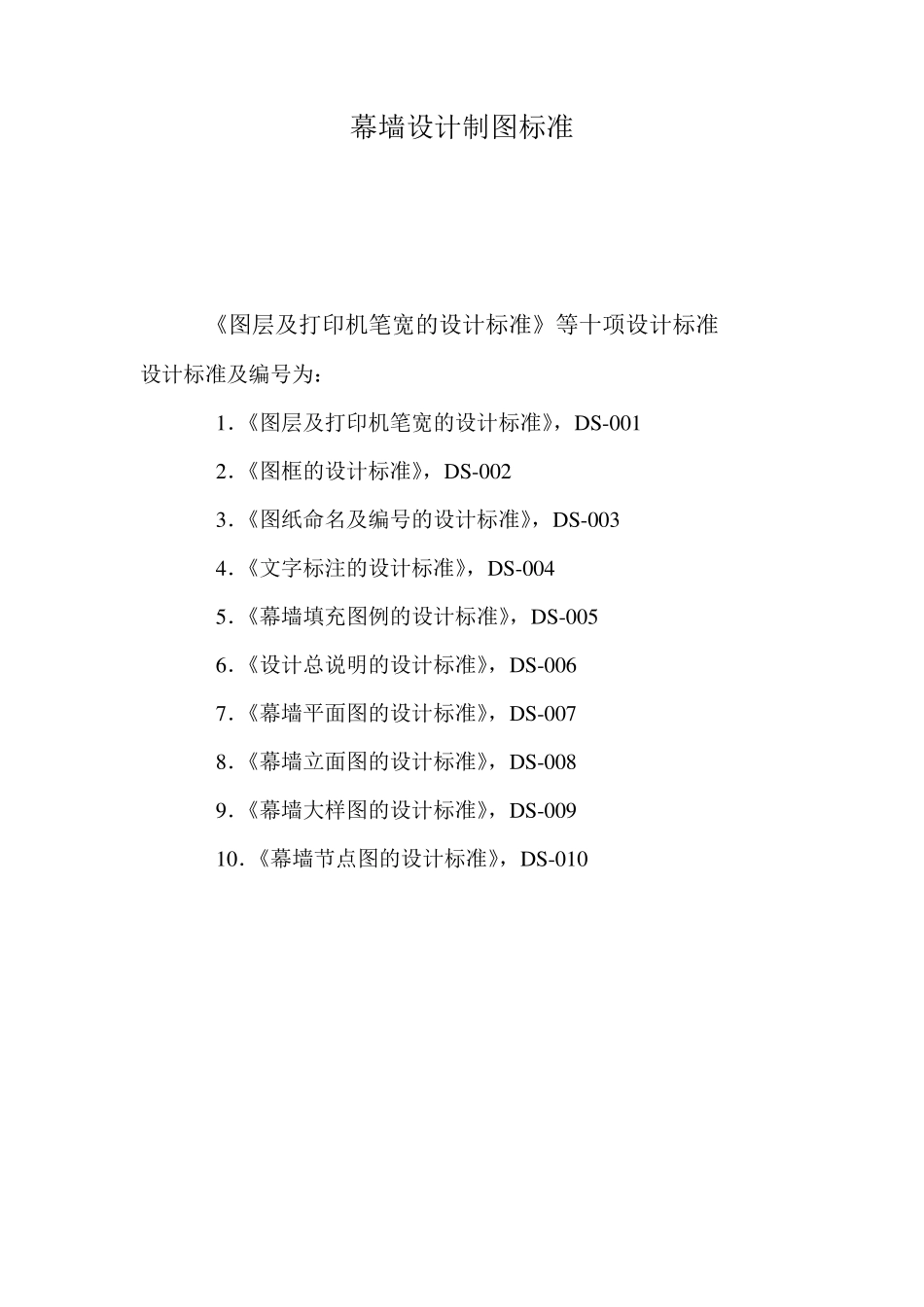

幕墙设计制图标准 《图层及打印机笔宽的设计标准》等十项设计标准 设计标准及编号为： 1．《图层及打印机笔宽的设计标准》，DS-001 2．《图框的设计标准》，DS-002 3．《图纸命名及编号的设计标准》，DS-003 4．《文字标注的设计标准》，DS-004 5．《幕墙填充图例的设计标准》，DS-005 6．《设计总说明的设计标准》，DS-006 7．《幕墙平面图的设计标准》，DS-007 8．《幕墙立面图的设计标准》，DS-008 9．《幕墙大样图的设计标准》，DS-009 10．《幕墙节点图的设计标准》，DS-010 一 、 图 层 及 打 印 机 笔 宽 的 设 计 标 准 为 使 设 计 图 层 及 打 印 机 笔 宽 的 设 计 标 准 化 ， 提 高 设 计 图 纸 的 参 考 价 值 ，规 范 出 图 质 量 ， 全 面 落 实 设 计 图 纸 的 标 准 化 ， 特 制 定 本 标 准 ， 请 设 计 一 部参 照 执 行 ， 并 提 出 改 进 意 见 。 序号 层 名 层 名 代号 颜 色 线 型 笔 宽 备 注 1 0 0 7(白 ) Continuous 0.25(中 ) 图 框 等 2 轴 线 层 ZX 1(红 ) Center 0.15(细 ) 建 筑 轴 线 ， 定位 线 ， 对 称 线等 3 文 字 层 WZ 2(黄 ) Continuous 0.25(中 ) 所 有 文 字 4 虚 线 层 XX 6(粉 红 ) Hidden 0.15(细 ) 虚 线 5 阴 影 层 YY 4(浅 蓝 ) Continuous 0.15(细 ) 阴 影 6 型 材 层 XC 3(绿 ) Continuous 0.35(中粗 ) 钢 ， 铝 型 材 ，花 岗 岩 等 7 标 注 层 BZ 1(红 ) Continuous 0.15(细 ) 标 注 ， 引 出线 ， 索 引 等 8 配 件 层 PJ 4(浅 蓝 ) Continuous 0.15(细 ) 配 件 ,芯 管 ， 埋件 等 9 防 火 保 温层 FH 253 Continuous 0.10(细 ) 防 火 棉 及 保 温棉 10 使 用 层 USER 7(白 ) Continuous 0.25(中 ) 立 面 分 格 线 ，其 它 主 要 线 条等 11 砼 截 面 层 SS 5(蓝 ) Continuous 0.50(粗 ) 砼 边 界 ， 立 面转 角 线 等 二 、 图 框 的 设 计 标 准 为 使 图 框 的 设 计 标 准 化 ， 特 制 定 本 标 准 ， 请 设 计 一 部 参 照 执 行 ， 并 提 出 改进 意 见 。 1. 图 框 中 所 表 达 的 内 容 包 括 备...
