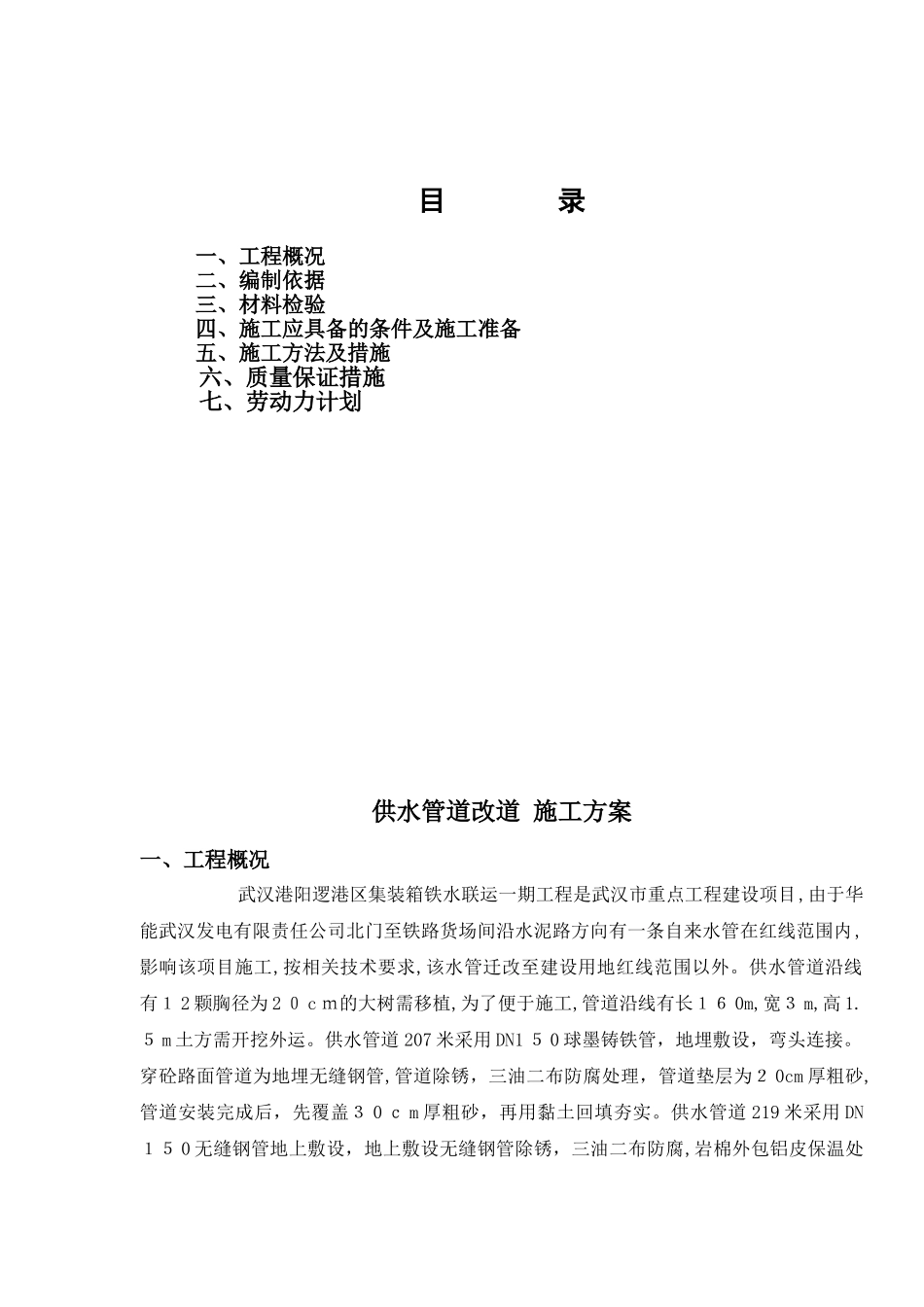

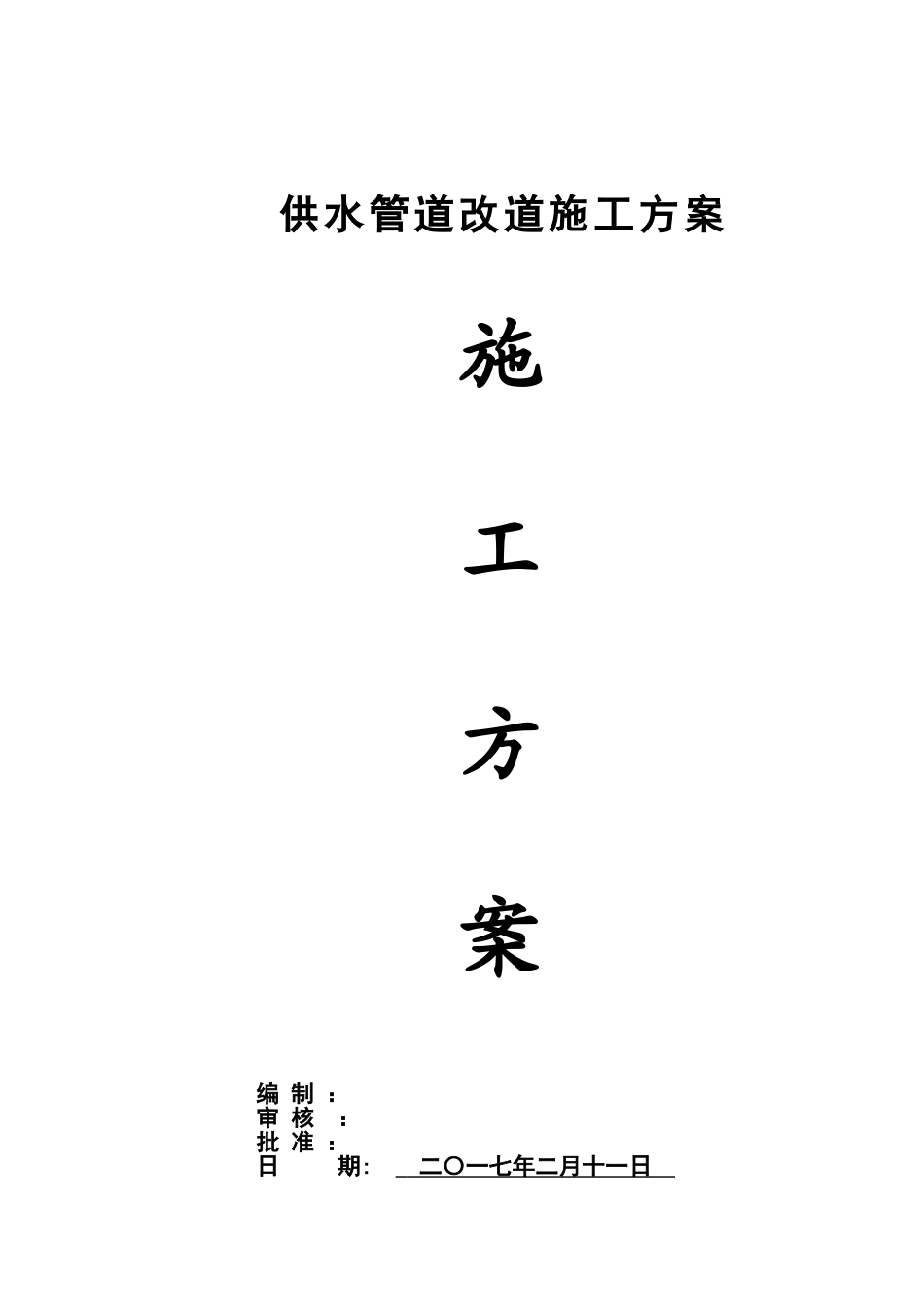

供水管道改道施工方案施工方案编制：审核：批准：日期:二〇一七年二月十一日目录一、工程概况二、编制依据三、材料检验四、施工应具备的条件及施工准备五、施工方法及措施六、质量保证措施七、劳动力计划供水管道改道施工方案一、工程概况武汉港阳逻港区集装箱铁水联运一期工程是武汉市重点工程建设项目,由于华能武汉发电有限责任公司北门至铁路货场间沿水泥路方向有一条自来水管在红线范围内,影响该项目施工,按相关技术要求,该水管迁改至建设用地红线范围以外。供水管道沿线有１2颗胸径为2０cｍ的大树需移植,为了便于施工,管道沿线有长１６0m,宽３m,高1.５m土方需开挖外运。供水管道207米采用DN1５0球墨铸铁管，地埋敷设，弯头连接。穿砼路面管道为地埋无缝钢管,管道除锈，三油二布防腐处理，管道垫层为２0cm厚粗砂,管道安装完成后，先覆盖３0ｃm厚粗砂，再用黏土回填夯实。供水管道219米采用DN１５0无缝钢管地上敷设，地上敷设无缝钢管除锈，三油二布防腐,岩棉外包铝皮保温处理，由于部分路面已经硬化,其中20米路面需拆除砼路面,进行敷设管道后再回填硬化,管道敷设深度为2.2m。由于新敷设管道与原管道对接阀门处，需人工挖沟槽土方２7m，深1.2m,宽１m,挖淤泥6m3,拆除、恢复深2.5m，直径1．5ｍ阀门井2座,拆除、恢复光缆1处,新装管道与原管道重新对接２处。(见下图）１、供水管为DＮ150mm球墨铸铁管207米，DN１5０mm无缝钢管2３9米，球墨铸铁管管道预埋深度0.85m，挖土截面宽度１m(由于本工程供水管道沿线堆积大量土石方,不便于小型机械施工，因此开挖沟槽底截面宽度为1m),安装完成采用０.3m粗砂回填,DＮ15０ｍm无缝钢管地上敷设,地上敷设无缝钢管需除锈,三油二布防腐，岩棉外包铝皮保温处理,过砼路面管道采取直径25０mm钢套管保护，DN２5０钢套管长30m,施工按国标0１S201施工。2、ＤN150弯头5个，ＤN１５0阀门3套，DN80排气阀１个(选用原装进口品牌)，DN１50排污阀１个，DＮ15０法兰4套,DＮ80法兰1套，砖砌阀门井５座，管道安装完成后，需对所安装管道进行吹扫,试压。试压压力9kg,稳压1５分钟，安装按国标S-1４3施工。二、编制依据1、《给排水道工程施工及验收规范》(GＢ5０26８-97）；２、《现场设备、工业管道焊接工程施工及验收规范》ＧＢ50236-98;3、《工程建设交工技术文件规定》（SH35０3-２０01)；三、材料检验1、材料检验的一般规定2、所有材料必须有质量证明书。3、管道组成件（管子、管件、法兰、垫片、紧固件、阀门等）必须具有制造厂的质量证明书，其材质、规格、型号应符合设计文件的规定，并应按国家现行标准１00%进行外观检查,不合格者不得使用。4、法兰和盲板的密封面应平整光洁,不得有毛刺及径向沟槽。５、螺栓、螺母的螺纹应完整,无伤痕、毛刺等缺陷,螺纹应配合良好。6、ＰＥ管检验，无裂纹、缩孔、夹渣、折迭、重皮等缺陷,锈蚀、机械损伤等缺陷不超过壁厚负偏差。四、施工应具备的条件及施工准备1、施工应具备的条件：(1)施工图纸、安装规范、施工方案等资料齐全。图纸会审完毕,并进行设计交底;（2)图纸需经消防部门审批通过;(3）到货的配管材料满足施工要求,施工所需机具、工具、仪器及消耗材料等配备齐全;（4)施工作业带范围内场地清理平整。２、施工准备（1）技术人员、检查员及施工人员应认真熟悉图纸和有关规范、标准、设计要求,审图时应对管道平面布置图及管线表进行仔细核对，确保施工时没有任何管线遗漏。到现场结合图纸了解工程的基本全貌，比如管线长度，管线走向,管材直径，检查井位数量等，还有与工作面开挖有关的地形、地貌、地物等。（2）技术人员应向参加施工的所有人员进行安全技术交底。(3)对管材、管件及阀门等进行检验、确认并收集整理有关的技术证件。要求管材、管件及阀门等按设计要求核对无误,内部清理干净，不存杂物。（4）现场供水、供电条件充足;(５)施工所需机具、工具、消耗材料配备齐全;五、施工方法及措施１、球墨铸铁给水管施工方法（胶圈接口)球墨铸铁管安装(胶圈接口)的工艺流程2、沟槽开挖(1)沟槽开挖前工作开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的...
