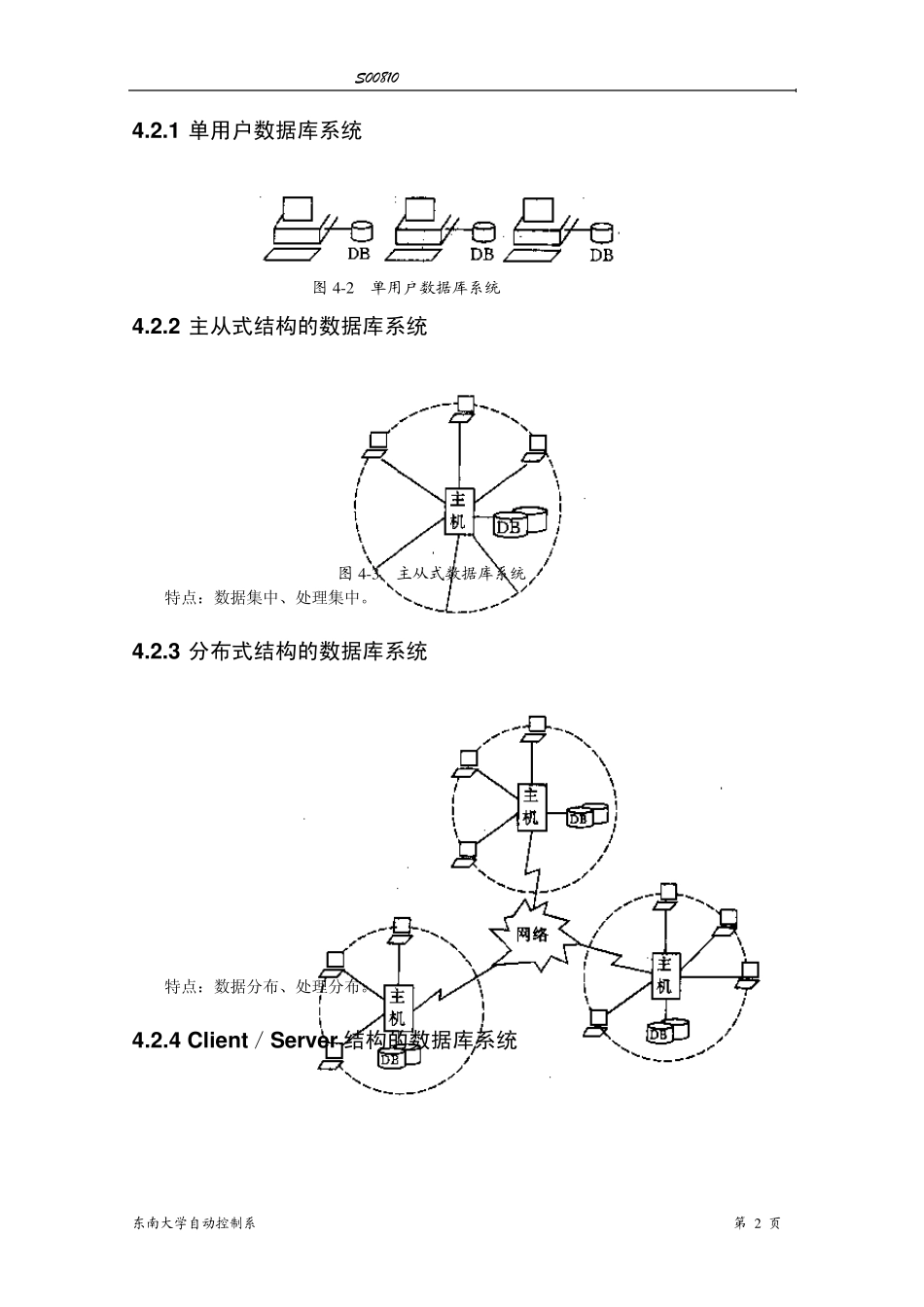

S 00810 数据库原理与设计方法 东南大学自动控制系 第 1 页 第四章 数据库系统结构 4 .1 数据库系统的模式结构 ty pe v alu e 4.1.1 数据库系统的三级模式结构 1. 模式 2. 外模式 3. 内模式 4.1.2 数据库的二级映象功能与数据独立性 两层映象：外模式/模式映象和模式/内模式映象 4.1.3 Conclusion 4 .2 数据库系统的体系结构 从最终用户角度来看，数据库系统分为单用户结构、主从式结构、分布式结构和客户／服务器结构等。 图 4-1 数据库系统的模式结构 S 00810 数据库原理与设计方法 东南大学自动控制系 第 2 页 图 4 -3 主从式数据库系统 图4 -4 分布式数据库系统 4.2.1 单用户数据库系统 4.2.2 主从式结构的数据库系统 特点：数据集中、处理集中。 4.2.3 分布式结构的数据库系统 特点：数据分布、处理分布。 4.2.4 Client／Serv er 结构的数据库系统 图 4 -2 单用户数据库系统 S 00810 数据库原理与设计方法 东南大学自动控制系 第 3 页 集中式特点：数据集中、处理分布。 分布式特点：数据分布、处理分布。 4.2.5 联邦分布式数据库系统 每个结点所看到的数据模式仅仅限于该结点所用到的数据。它—般由两部分组成：一是本结点的数据模式，二是供本结点共享的其他的点上有关的数据模式。 结点间的数据共享由双边协商确定。 特点：数据分布、处理分布。 目前大型主流 DBMS（如 ORACLE、SQL Serv er 等）商品化产品均为支持分布的Client/Serv er 结构。 4.3 Database Management Sy stem 4.3.1 DBMS的功能和组成 1. 数据定义 2. 数据操纵 3. 数据库运行管理 4. 数据组织、存储和管理 5. 数据库的建立和维护 6. 数据通信接口 图 4-5 集中的服务器结构 图 4-6 分布的服务器结构 S 00810 数据库原理与设计方法 东南大学自动控制系 第 4 页 为了提供上述6 方面的功能，DBMS通常由以下4 部分组成。 1. 数据定义语言及其翻译处理程序 2. 数据操纵语言及其编译(或解释)程序 3. 数据库运行控制程序 4. 实用程序 4 .3 .2 数据库管理系统的工作过程 应用程序(或用户)从数据库中读取一个数据通常需要以下步骤： 1. 应用程序A 向DBMS发出从数据库中读数据记录的命令； 2. DBMS对该命令进行语法检查、语义检查，并调用应用程序A 对应的外模式，检查A 的存取权限，决定是否执行该命令。如果拒绝执行，则向用户...
