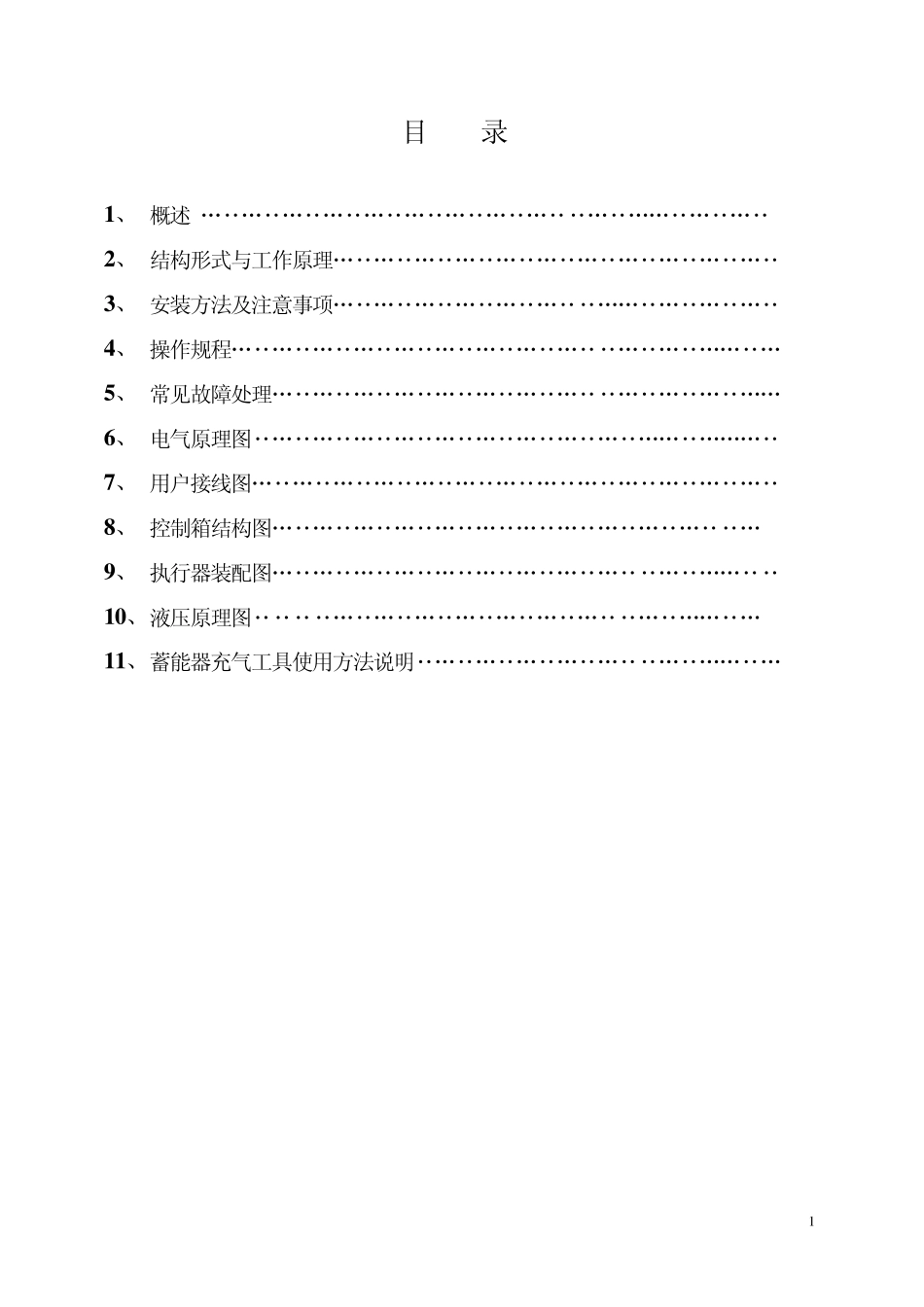

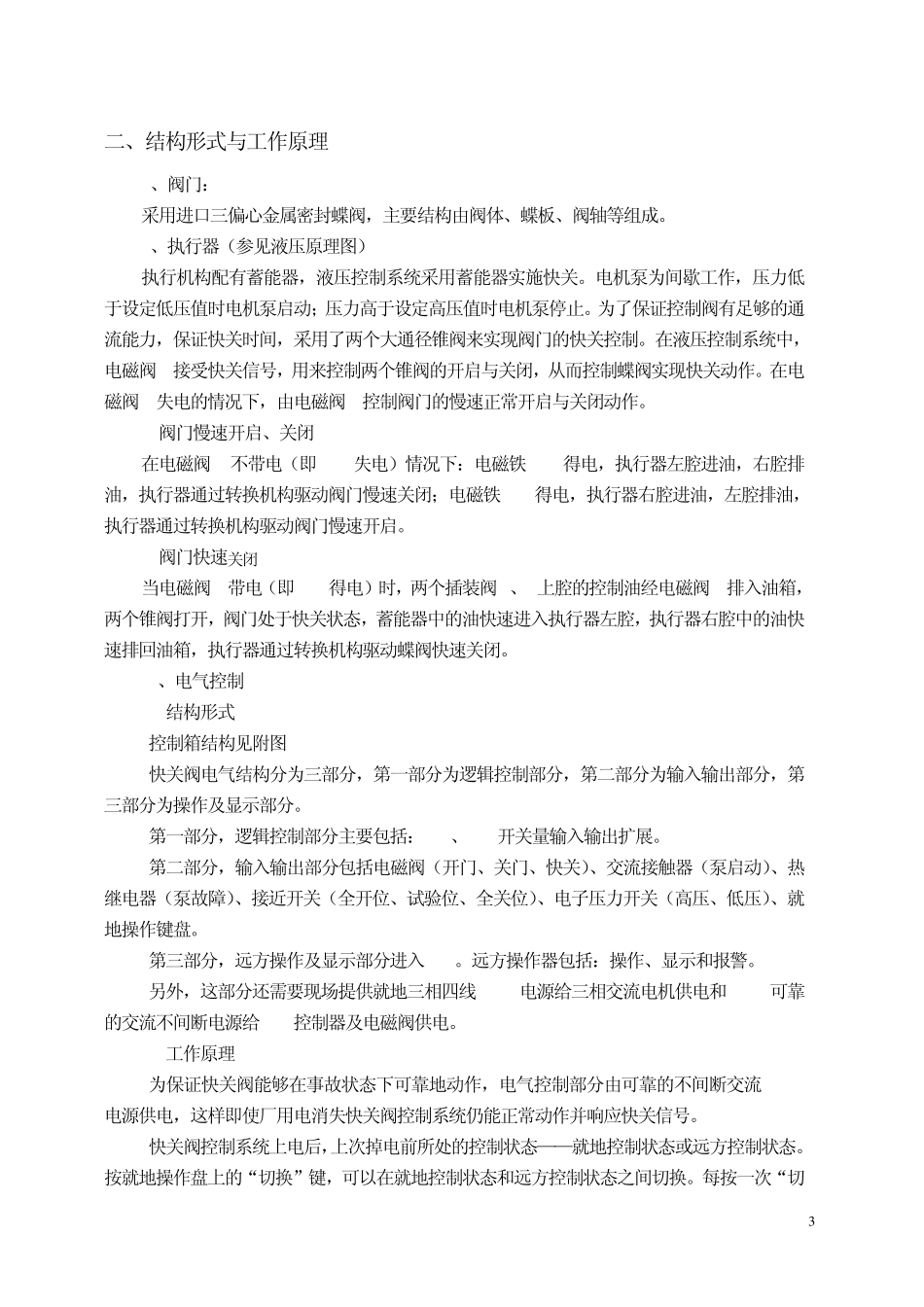

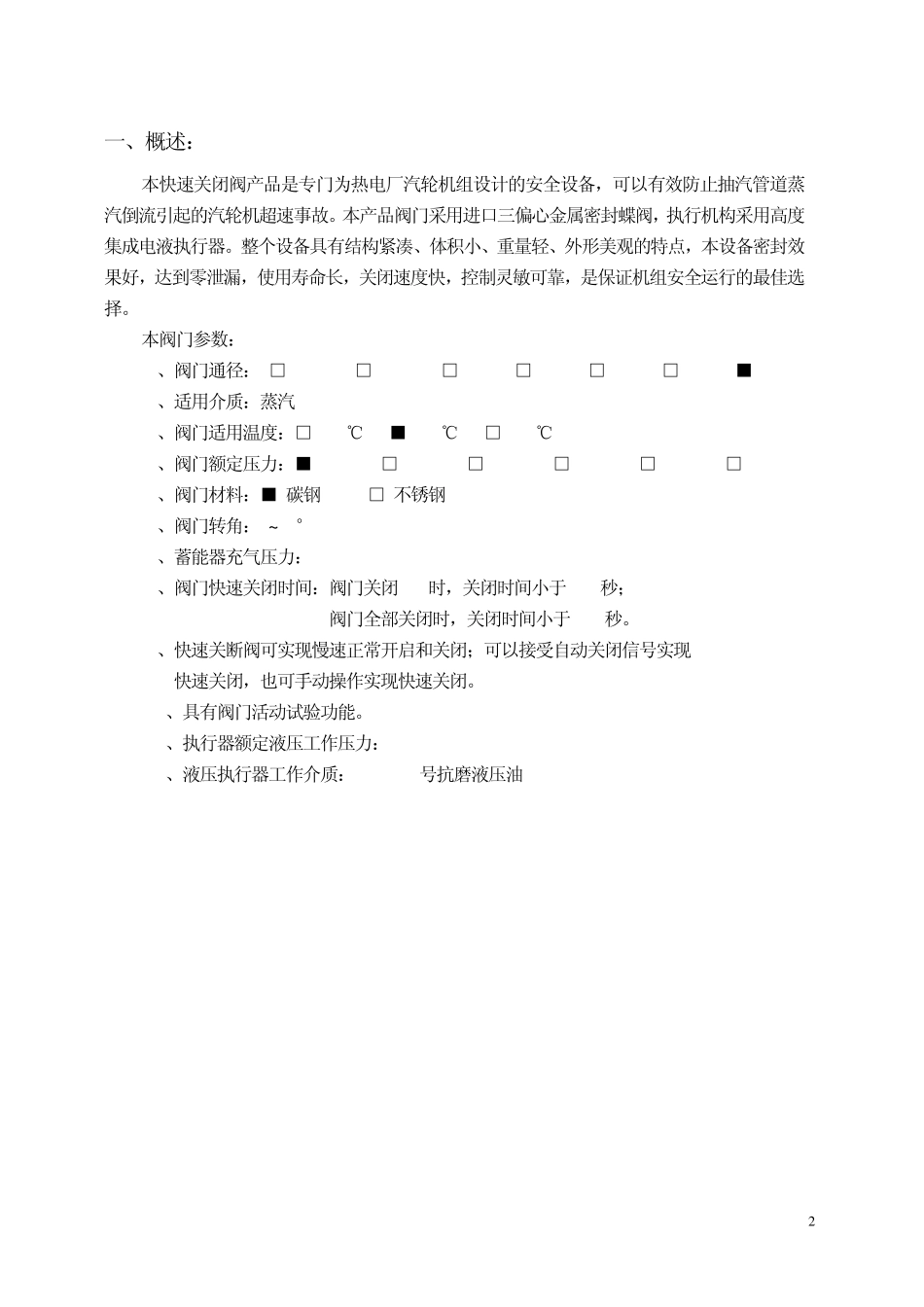

1 目 录 1 、 概述 „‥„‥„‥„‥„‥„‥„‥„‥„‥‥„‥„„‥„‥„‥2 2 、 结构形式与工作原理„‥„‥„‥„‥„‥„‥„‥„‥„‥„‥„‥3 3 、 安装方法及注意事项„‥„‥„‥„‥„‥„‥‥„„‥„‥„‥„‥6 4 、 操作规程„‥„‥„‥„‥„‥„‥„‥„‥„‥‥„‥„‥„„‥„7 5 、 常见故障处理„‥„‥„‥„‥„‥„‥„‥„‥‥„‥„‥„‥„„8 6 、 电气原理图‥„‥„‥„‥„‥„‥„‥„‥„‥„‥„„‥„„„‥11 7 、 用户接线图„‥„‥„‥„‥„‥„‥„‥„‥„‥„‥„‥„‥„‥12 8 、 控制箱结构图„‥„‥„‥„‥„‥„‥„‥„‥„‥„‥„‥‥„ 13 9 、 执行器装配图„‥„‥„‥„‥„‥„‥„‥„‥„‥‥„‥„„‥‥14 1 0 、 液压原理图‥‥‥‥„‥„‥„‥„‥„‥„‥„‥‥„‥„„‥„ 15 1 1 、 蓄能器充气工具使用方法说明‥„‥„‥„‥„‥„‥‥„‥„„‥„16 2 一、概述： 本快速关闭阀产品是专门为热电厂汽轮机组设计的安全设备，可以有效防止抽汽管道蒸汽倒流引起的汽轮机超速事故。本产品阀门采用进口三偏心金属密封蝶阀，执行机构采用高度集成电液执行器。整个设备具有结构紧凑、体积小、重量轻、外形美观的特点，本设备密封效果好，达到零泄漏，使用寿命长，关闭速度快，控制灵敏可靠，是保证机组安全运行的最佳选择。 本阀门参数： 1、阀门通径： □ DN250 □ DN300 □ DN350 □ DN400 □ DN500 □ DN600 ■ DN800 2、适用介质：蒸汽 3、阀门适用温度：□ 350℃ ■ 400℃ □ 460℃ 4、阀门额定压力：■1.0MPa □1.6MPa □2.5MPa □4.0MPa □6.4MPa □100MPa 5、阀门材料：■ 碳钢20 □ 不锈钢1Cr18Ni9Ti 6、阀门转角：0~90° 7、蓄能器充气压力：5MPa 8、阀门快速关闭时间：阀门关闭 90%时，关闭时间小于 0.5秒； 阀门全部关闭时，关闭时间小于 0.8秒。 9、快速关断阀可实现慢速正常开启和关闭；可以接受自动关闭信号实现 快速关闭，也可手动操作实现快速关闭。 10、具有阀门活动试验功能。 11、执行器额定液压工作压力：PN=17MPa 12、液压执行器工作介质：L- HM46号抗磨液压油 3 二、结构形式与工作原理 1、阀门： 采用进口三偏心金属密封蝶阀，主要结构由阀体、蝶板、阀轴等组成。 2、执行器（参见液压原理图） 执行机构配有蓄能器，液压控制系统采用蓄能器实施快...
