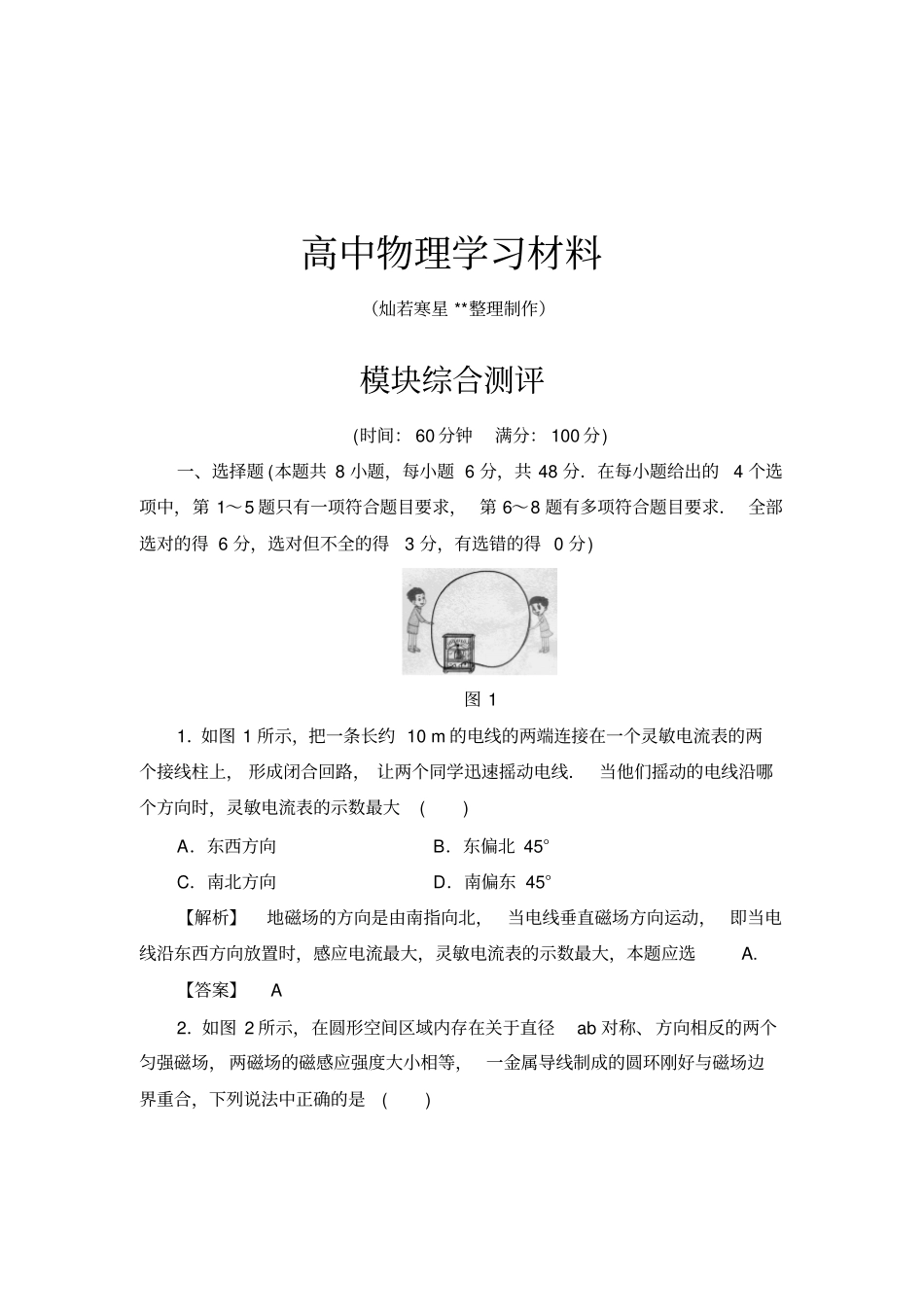

高中物理学习材料（灿若寒星 **整理制作）模块综合测评(时间： 60 分钟满分： 100 分) 一、选择题 (本题共 8 小题，每小题 6 分，共 48 分．在每小题给出的4 个选项中，第 1～5 题只有一项符合题目要求， 第 6～8 题有多项符合题目要求． 全部选对的得 6 分，选对但不全的得3 分，有选错的得 0 分) 图 1 1．如图 1 所示，把一条长约 10 m 的电线的两端连接在一个灵敏电流表的两个接线柱上， 形成闭合回路， 让两个同学迅速摇动电线． 当他们摇动的电线沿哪个方向时，灵敏电流表的示数最大() A．东西方向B．东偏北 45°C．南北方向D．南偏东 45°【解析】地磁场的方向是由南指向北，当电线垂直磁场方向运动， 即当电线沿东西方向放置时，感应电流最大，灵敏电流表的示数最大，本题应选A. 【答案】A 2．如图 2 所示，在圆形空间区域内存在关于直径ab 对称、方向相反的两个匀强磁场， 两磁场的磁感应强度大小相等， 一金属导线制成的圆环刚好与磁场边界重合，下列说法中正确的是() 图 2 【导学号： 31310170】A．若使圆环向右平动，感应电流先沿逆时针方向后沿顺时针方向B．若使圆环竖直向上平动，感应电流始终沿逆时针方向C．若圆环以 ab 为轴转动， a 点的电势高于 b 点的电势D．若圆环以 ab 为轴转动， b 点的电势高于 a 点的电势【解析】若圆环向右平动， 由楞次定律知感应电流先沿逆时针方向后沿顺时针方向， A 选项正确；若圆环竖直向上平动，由于穿过圆环的磁通量未发生变化，所以圆环中无感应电流产生，B 选项错误；若圆环以ab 为轴转动，在0～90°内，由右手定则知 b 点的电势高于 a 点的电势，在 90°～180°内，由右手定则知 a 点的电势高于 b 点的电势，以后 a、b 两点电势按此规律周期性变化，C、D选项错误．【答案】A 3．通过一阻值 R＝10 Ω 的电阻的交变电流， 它的两端电压变化如图3 所示，其周期为 1 s．则通过电阻电流的有效值为() 图 3 A．1.2 A B．0.4 10 A C．1.5 A D．0.8 5 A 【解析】由有效值的定义可得： U21R t1＋U22R t2＝I2RT，代入数据得 10210×0.8＋20210 ×0.2＝I2×10×1，解得： I＝0.4 10 A，故选 B. 【答案】B 4．如图 4 所示为一正弦交变电压随时间变化的图像，由图可知() 【导学号： 31310171】图 4 A．交流电的周期为2 s B．用电压表测量该交流电压时，读数为311 V C．交变电压...
