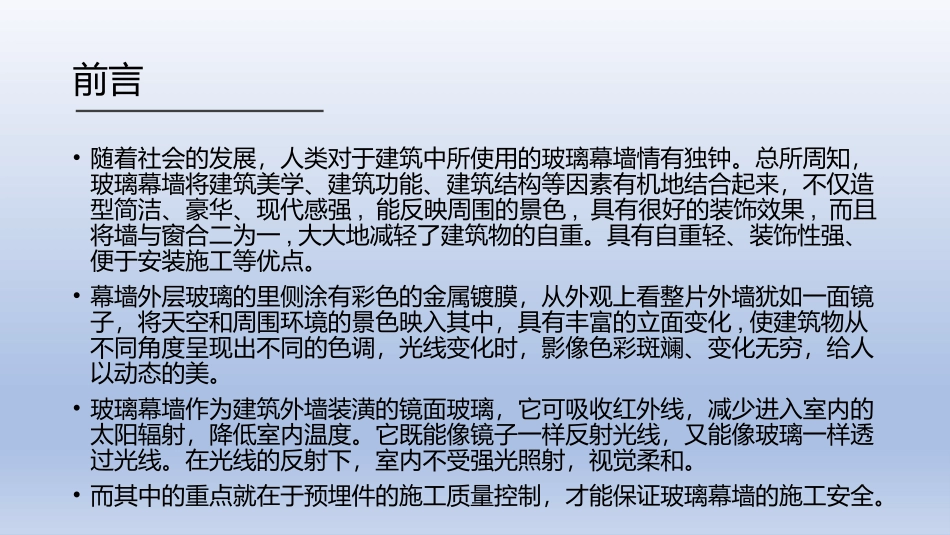

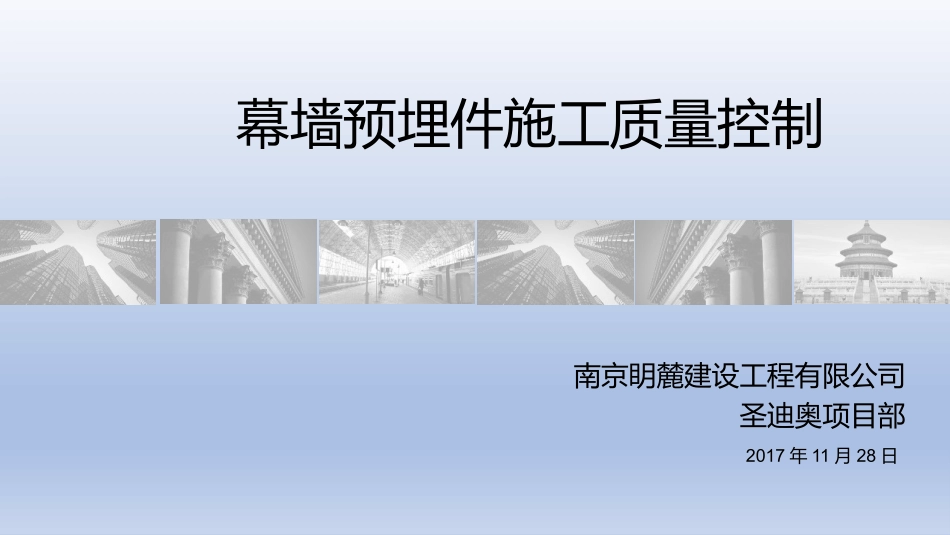

幕墙预埋件施工质量控制南京眀麓建设工程有限公司圣迪奥项目部2017年11月28日前言•随着社会的发展，人类对于建筑中所使用的玻璃幕墙情有独钟。总所周知，玻璃幕墙将建筑美学、建筑功能、建筑结构等因素有机地结合起来，不仅造型简洁、豪华、现代感强,能反映周围的景色,具有很好的装饰效果,而且将墙与窗合二为一,大大地减轻了建筑物的自重。具有自重轻、装饰性强、便于安装施工等优点。•幕墙外层玻璃的里侧涂有彩色的金属镀膜，从外观上看整片外墙犹如一面镜子，将天空和周围环境的景色映入其中，具有丰富的立面变化,使建筑物从不同角度呈现出不同的色调，光线变化时，影像色彩斑斓、变化无穷，给人以动态的美。•玻璃幕墙作为建筑外墙装潢的镜面玻璃，它可吸收红外线，减少进入室内的太阳辐射，降低室内温度。它既能像镜子一样反射光线，又能像玻璃一样透过光线。在光线的反射下，室内不受强光照射，视觉柔和。•而其中的重点就在于预埋件的施工质量控制，才能保证玻璃幕墙的施工安全。概况•圣迪奥项目工程位于安德门大街以东，华为路以西的地块。总用地面积19268.57平方米。•本工程为南京圣迪奥时装有限公司总部基地，框架结构，研发中心A、B地上十四层。地下室两层。选题理由•圣迪奥项目工程是我公司在雨花台地区创品牌树形象的窗口工程，履行公司质量方针：精工细作、追求卓越、客户满意、持续改进。•预埋件安装质量的好坏关系到后期玻璃幕墙安装质量。本工程性质为全玻璃幕墙工程，最显著的一个特点就是预埋铁件较多，最大的埋件尺寸为650*650mm，最小的埋件尺寸为200*200mm，埋件分布在梁侧面、框架柱面等位置纵横交错，埋件数量多达48吨。一层2吨左右，量大，困难大。•为更好的履行工程承包合同，工程质量等级确保优质工程，预埋件施工质量要保证。目标目标：1．有效控制和克服预埋铁件施工质量通病2．提高预埋铁件施工质量一次验收合格率3.“”确保本工程达到优质工程的质量目标基于以上三个关键点的研究分析，我小组决定结合以往的施工经验，攻克这三个关键点，设计出一套集以往经验、合理优化、创新为一体的施工方法，作为本次活动的主要任务。质量通病51%81.6%89.8%96.9%98通过排列图可以看出，标高偏差为主要质量缺陷标高偏差轴线偏差埋件空鼓焊接缺陷制表人：王国玉时间：2017年11月26日其它99.9%可行性研究1.确定目标课题总目标：实现预埋件安装质量一次检验通过，从面实现项目创优。2.可行性分析：a）公司领导对本工程极为重视，工程部领导经常亲临现场指导工作。b“”）工程目标为优质工程，和公司为优质目标的实现，而提供的资金和技术保障，是目标实现的有力保证。c）QC小组成员在其它幕墙项目幕墙预埋件预留方面都有丰富的施工经验，具有一定的借鉴意义。通过调查分析，在施工中利用科学合理的施工方法、规范作业，抓好关键工序质量控制点，完全能够解决埋件施工艺的质量通病，从而使保证土建工程顺利交付幕墙安装单位。通病•通过小组对预埋件安装质量的现状调查分析，预埋铁件在施工过程中的质量缺陷为：•1、埋件标高偏差、•2、轴线偏差、•3、埋件焊接缺陷、•4、埋件与砼接触边缘处裂缝等。•其中，埋件标高偏差是幕墙工程土建项目交付幕墙安装的主要缺陷。我们对此进行了分析比较，原因分析如下：原因分析•1、预埋件表面平整度不够？•2、预埋件加固措施不到位？•3、工人施工技术水平不均，意识不到位？•4、施工方法不正确？•5、作业环境不能满足施工要求？•6、管理不到位？•7、成品保护不到位？•8、技术交底不到位原因分析图轴线、标高偏差过大成品保护不到位管理制度不完善原材平整度不够施工方法不正确预埋件加固不到位作业环境不满足技术交底不到位工人水平不均结论•通过以上分析，确定四个要因，对幕墙安装项目埋件的施工质量造成较大危害：•1.预埋件原材平整度。•2.埋件安装方法不正确。•3.埋件焊接、定位措施不到位。•4.成品保护意识差。解决办法•1、采购新钢板、焊完锚脚之后二次调整板面平整度，保证原材表面平整•2、按图纸设计焊接锚脚筋，并事前做工艺试拉件，派专人跟踪检查，保证焊接到位。•3、技术负责人施工前对工...
