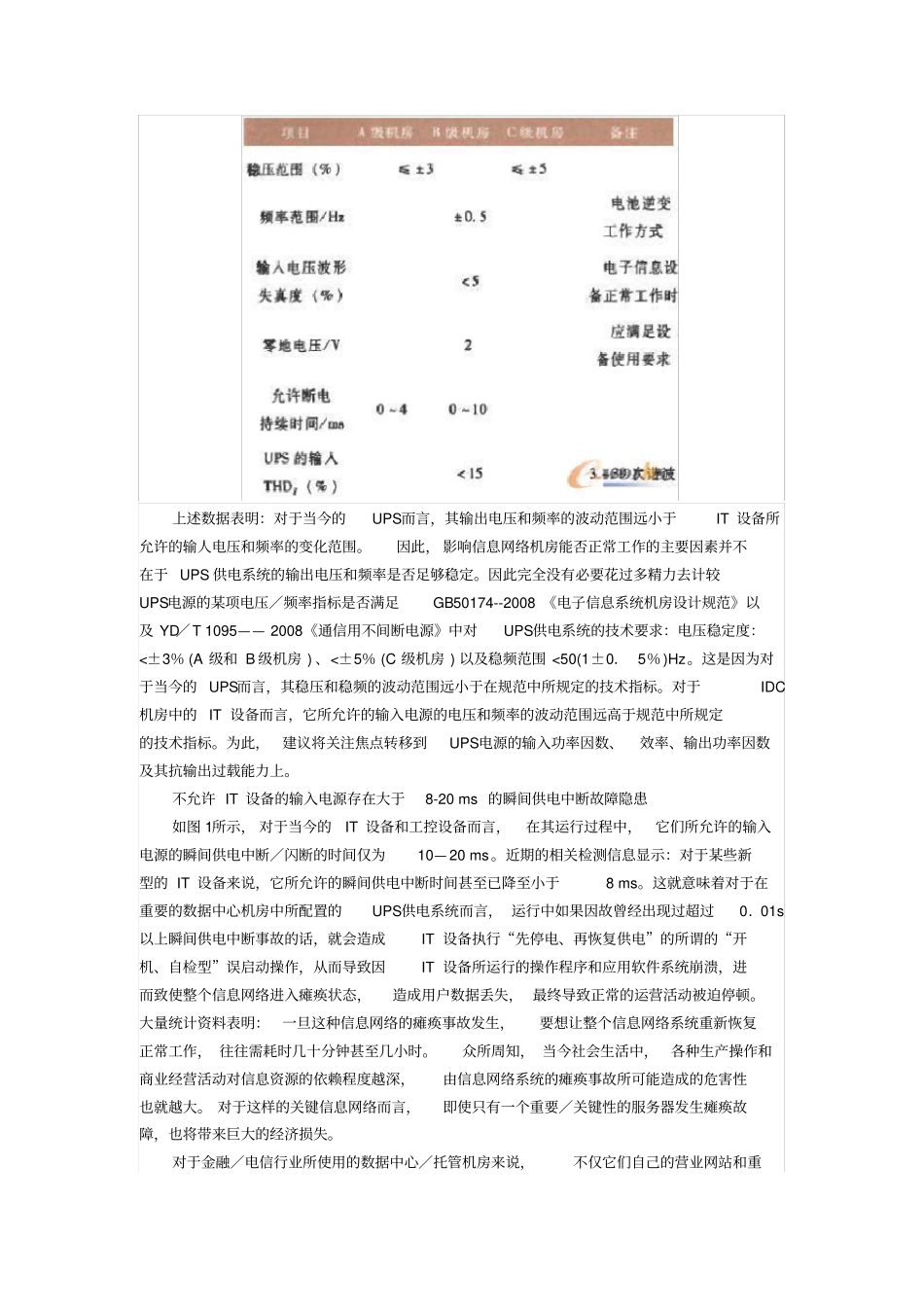

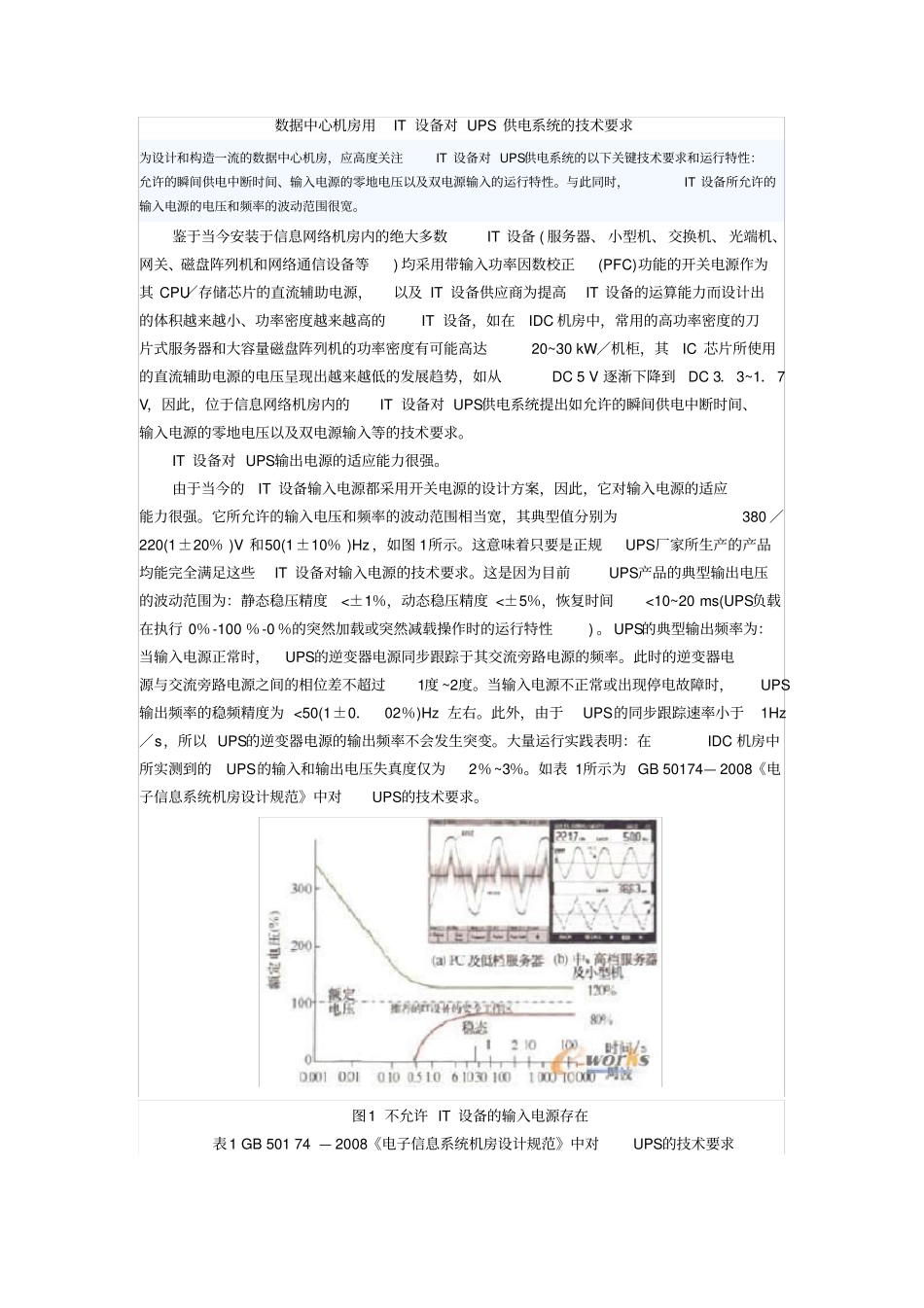

数据中心机房用IT 设备对 UPS 供电系统的技术要求为设计和构造一流的数据中心机房，应高度关注IT 设备对 UPS供电系统的以下关键技术要求和运行特性：允许的瞬间供电中断时间、输入电源的零地电压以及双电源输入的运行特性。与此同时，IT 设备所允许的输入电源的电压和频率的波动范围很宽。鉴于当今安装于信息网络机房内的绝大多数IT 设备 ( 服务器、 小型机、交换机、 光端机、网关、磁盘阵列机和网络通信设备等) 均采用带输入功率因数校正(PFC)功能的开关电源作为其 CPU／存储芯片的直流辅助电源，以及 IT 设备供应商为提高IT 设备的运算能力而设计出的体积越来越小、功率密度越来越高的IT 设备，如在IDC 机房中，常用的高功率密度的刀片式服务器和大容量磁盘阵列机的功率密度有可能高达20~30 kW／机柜，其IC 芯片所使用的直流辅助电源的电压呈现出越来越低的发展趋势，如从DC 5 V 逐渐下降到DC 3．3~1．7 V，因此，位于信息网络机房内的IT 设备对 UPS供电系统提出如允许的瞬间供电中断时间、输入电源的零地电压以及双电源输入等的技术要求。IT 设备对 UPS输出电源的适应能力很强。由于当今的IT 设备输入电源都采用开关电源的设计方案，因此，它对输入电源的适应能力很强。它所允许的输入电压和频率的波动范围相当宽，其典型值分别为380 ／220(1±20％ )V 和50(1±10％ )Hz ，如图 1所示。这意味着只要是正规UPS厂家所生产的产品均能完全满足这些IT 设备对输入电源的技术要求。这是因为目前UPS产品的典型输出电压的波动范围为：静态稳压精度<±1％，动态稳压精度 <±5％，恢复时间<10~20 ms(UPS负载在执行 0％-100 ％-0 ％的突然加载或突然减载操作时的运行特性) 。 UPS的典型输出频率为：当输入电源正常时，UPS的逆变器电源同步跟踪于其交流旁路电源的频率。此时的逆变器电源与交流旁路电源之间的相位差不超过1度 ~2度。当输入电源不正常或出现停电故障时，UPS输出频率的稳频精度为 <50(1±0．02％)Hz 左右。此外，由于UPS的同步跟踪速率小于1Hz／s，所以 UPS的逆变器电源的输出频率不会发生突变。大量运行实践表明：在IDC 机房中所实测到的UPS的输入和输出电压失真度仅为2％~3％。如表 1所示为 GB 50174— 2008《电子信息系统机房设计规范》中对UPS的技术要求。图1 不允许 IT 设备的输入电源存在表1 GB 501 74 — 2008《电子信息系统机房设计规范》中对UPS的技术要求上述数据表明...
