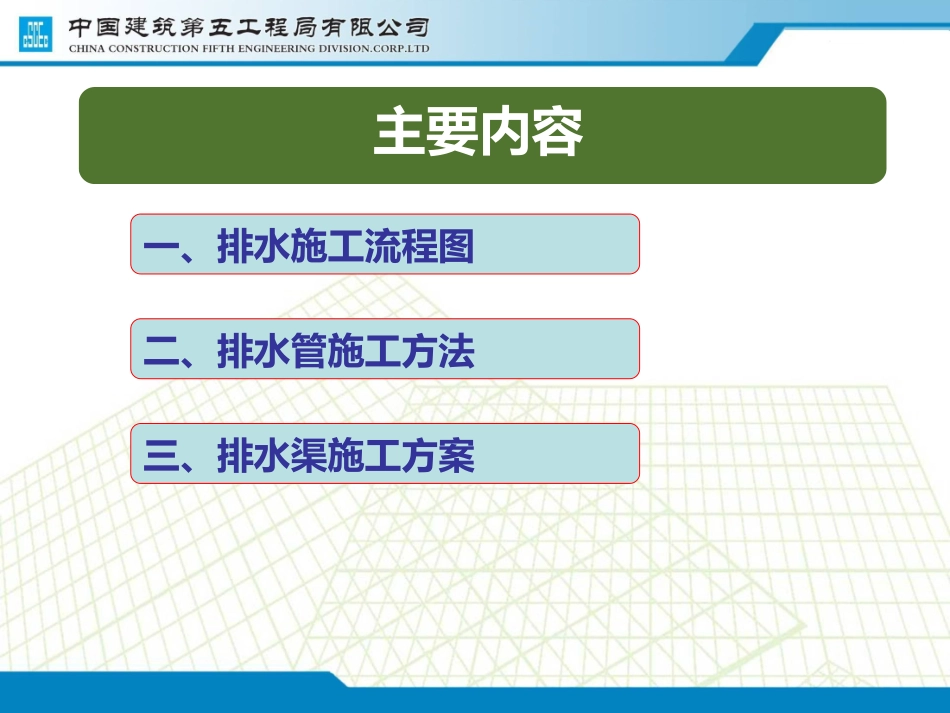

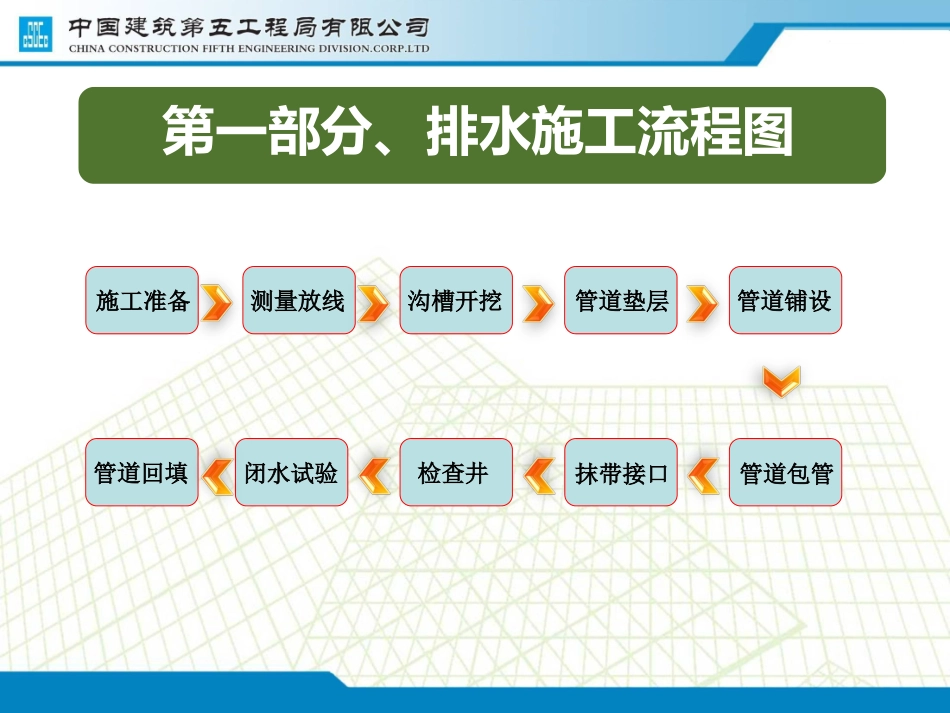

排水施工方法排水施工方法蒋仁珑主要内容一、排水施工流程图二、排水管施工方法三、排水渠施工方案第一部分、排水施工流程图施工准备测量放线沟槽开挖管道垫层管道铺设管道包管抹带接口检查井闭水试验管道回填•排水的施工方法主要按照流程图的各分项工序进行总结分析。第二部分、排水管施工方法1、施工准备1、劳务队准备：施工队伍、技术交底2、施工技术准备：排水施工技术交底3、生产物资准备：项目采取包工包料（除管材、混凝土）的分包形式，劳务队包料所包含的材料由劳务队准备并提前送检，项目部应落实限额领料制度，提供本段工程所需管材、商品砼，管材进场时需检验质量、管径、管壁厚。4、现场施工准备：主要为机械进场，物资进场。2、测量放线1、从测量人员处获取导线点、水准点数据，以便施工进行。2、测量人员向施工员进行桩位交底工作，桩位应完好地保护，并在周边做明显的标记以便寻找以及确认。井位处另作标记以便施工时准确开挖。2、测量放线排水开挖中线以及开挖线3、沟槽开挖1、开挖前先整理好沟槽管底标高，管道直径，管线坡度，垫层厚度。其中管径d≤500使用钢筋混凝土承插管，接口使用橡胶圈接口，180°砂石基础。管径d>500使用钢筋混凝土平口管，接口使用钢丝网水泥砂浆抹带接口，180°C15混凝土基础。2、整个沟槽采用机械加人工开挖，管沟槽基础要求落在地基承载力fk≥160KPa的原土上，如开挖管槽至设计标高是淤泥，必需清至原土后，回填砂砾石至设计标高后再做管道基础；如开挖管沟槽至设计标高是膨胀土须做砂垫层，砂垫层厚度300mm，再做管道基础；如管沟槽落在回填土上，回填土需按路基要求进行回填至设计管顶0.5m后再开挖，然后再做管道基础；如遇有地下水时，应采取降水措施使地下水位降至设计管沟槽标高0.5m以下，再铺100mm砂砾石再做基础。3、沟槽开挖3、开挖深度争取保证一次开挖到位，人工配合清理沟槽底部凸出、松散泥土。4、禁止将开挖的土堆至开挖面槽口边，以防边坡塌方造成安全事故发生。5、沟槽的线型需要保证跟设计值一致，以防井盖错位移动到人行道、辅道上或者发生雨污水管线交错的情况。3、沟槽开挖4、管道垫层1、根据设计图纸，确定管道垫层的材料和厚度，在沟槽开挖中给予考虑。2、管道垫层顶面标高控制。每隔5米一个桩，保证垫层混凝土顶面标高与设计值相符合。垫层面进行粗光，确保垫层面平整且呈设计坡度值。5、管道铺设1、管道运输、装卸和吊运过程中严防碰撞，对管材需要进行检查验收。检查厂商的生产许可证和质量合格证，现场需要确定管材数量，内外表面和接口是否有损坏，内壁光滑，无钢筋露出，管身不得有裂缝，管口不能有缺损。2、在现场卸管材时应把场地实际情况考虑入内，不能挡住施工区域，不能堵塞道路，方便吊车吊运入槽。还需要计算出各个区域需要管材数量，安排合适的管材堆放，避免二次搬运产生不必要的运费。•3、在进行管道安装前需要进行沟槽清底，撒灰线确定管中心线。吊车吊管放入沟槽，根据中心线调整管压在线上，最后人工进行微调，并用砖顶住管下底防止管滚动。•4、在铺设排水管到检查井位时，根据管直径和检查井规格计算出预留井位的宽度。如d800管和Φ1500圆井，计算如图5、管道铺设5、管道铺设井位预留1.268m6、管道包管1、打混凝土时注意不要将混凝土浇筑在管道一侧，以防侧压力将管挤离原来位置；放料不能太快，以防浮管。2、在垂直高度≥2m时，为了防止混凝土离析，采用溜槽或其他方法（挖掘机）入槽，槽内砼采用插入式振捣器捣固;7、抹带接口7、抹带接口1、钢丝网需要锚入包管混凝土中，现场采用浇筑包管混凝土后立即插入混凝土的办法。2、对d≥1000的平口管，管内壁需要用1:3的水泥砂浆念缝。8、检查井1、根据图纸和规范，严格控制检查井尺寸，并随时检查内空是否满足要求。流槽砌筑保证流水面坡度，圆弧贴合管道。污水检查井内外壁均应进行抹灰压实收光，保证平顺。雨水检查井内壁进行抹灰，外壁则需要勾缝处理。2、雨水检查井井室高度一般为1800mm，埋深不足时酌情减少，当D≥1350时，井室高度为D+t+360。污水检查井井室高度一般为D+1800mm，埋深不足时酌情减少。•3、有支管检查井根据支管管底标...
